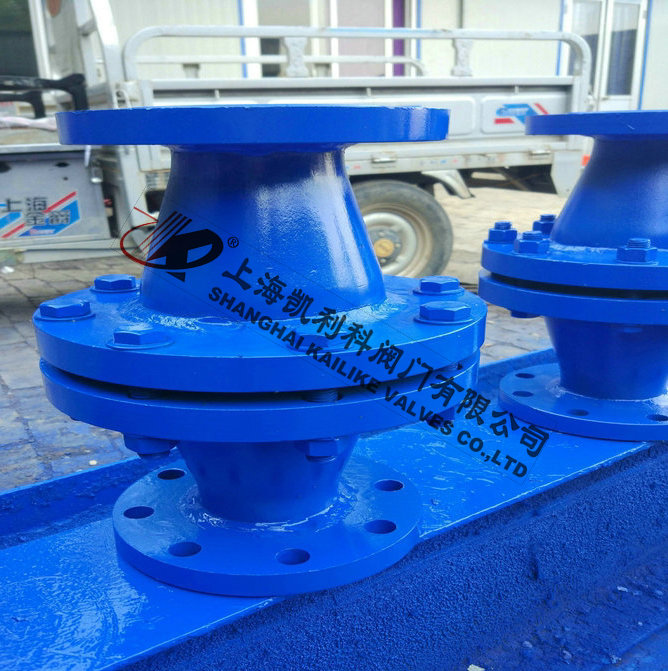

HGS07网型管道阻火器

产品名称：	网型管道阻火器	产品型号：	HGS07
公称通径：	DN20～DN150	功能作用：	网型阻火
公称压力：	1.6MPa～4.0MPa	连接方式：	法兰
适用温度：	-80ºC～+350ºC	安装位置：	管道
阀体材质：	碳钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	油品、燃气、氢气、石油液化气、可燃气体等	生产厂家：	上海凯利科阀门有限公司

产品说明

HGS07网型管道阻火器适用于储存闪点低于28℃甲类、油品、氢氧液化类和闪点低于60℃的管路上。是专用于加热炉的燃料气管道上。应安装在燃料气进入喷嘴前的燃料气管道上，以防止回火。当喷嘴回火时，阻火器内金属网由于器壁效应转化为热能使火焰熄灭，防止因回火而引起燃料气管道内爆炸的危险。

作用特点

HGS07网型管道阻火器也是管道阻火器的一种，它的作用是防止外部火焰窜入存有易燃易爆气体的设备和管道内，防止发生火焰在设备管道间蔓延的迹象。通过金属阻火网实现阻火功能，确保管道设备安全运营。

主要用途

1、输送可燃性气体的管道上。
2、火炬系统。
3、油气回收系统。
4、加热炉燃料气的管网上。
5、气体净化通化系统。
6、气体分析系统。
7、煤矿瓦斯排放系统。

主要性能

1、阻火器连续13次以亚音速火焰试验，每次都能阻止火焰的通过。
2、水压试验2.4MPa无渗漏。

主要零部件

壳体	金属阻火网	密封件	工作温度（℃）	操作压力
碳钢、不锈钢	SS304	金属缠绕垫、聚四氟乙烯	≤350℃	0.6～1.6MPa

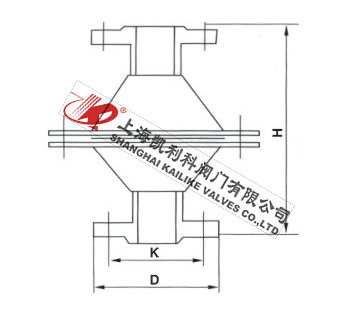

外形结构图



主要外形尺寸

规格DN	尺寸（mm）
	D	K	H
20	105	105	309
25	115	115	309
32	135	135	347
40	145	145	357
50	160	160	351
65	180	180	435
80	195	195	441
100	215	215	437
150	280	280	490

安装使用和维护

1、网型管道阻火器根据阀体上的箭头标记方向安装在管道上，安装前取下法兰保护盖；定期检查一下阻火器内部的砾石，如有被腐蚀需要及时添加或更换砾石；
2、网型管道阻火器安装的管道必须是清洁的，不能有杂质，污垢等东西堵塞住阻火芯件的间隙，影响阻火器正常使用。
3为了保证网型管道阻火器的阻火效果，每隔半年应检查一次。检查阻火层是否有堵塞、变形或腐蚀等缺陷。被堵塞的阻火层应清洗干净，保证每个孔眼畅通，对于变形或腐蚀的阻火层应更换。
4、清洗网型管道阻火器火芯件时，应采用高压蒸汽、非腐蚀性溶剂或压缩空气吹扫，不得采用锋利的硬件刷洗。
5、重新安装砾石阻火器时，应更新垫片并确认密封面已清洁和无损伤，不得漏气。


声明：【HGS07网型管道阻火器】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的HGS07网型管道阻火器产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
