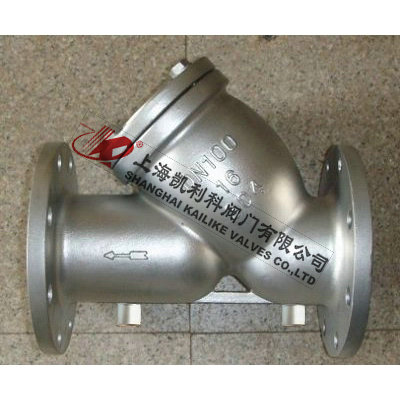

BY41H-Y型保温过滤器
BY41H-Y型保温过滤器是用于水、油、气、沥青等管路和各种设备上不可缺少的一种保温装置，通常安装在减压阀、泄压阀、定水位器或其它设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。Y型保温过滤器具有结构简单，阻力小，排污方便等优点。
|
产品名称： |
Y型保温过滤器 |
产品型号： |
BY41H |
|
公称通径： |
DN40～DN450 |
滤网材料： |
不锈钢 |
|
工作压力： |
1.6MPa～6.4MPa |
连接方式： |
法兰 |
|
适用温度： |
-20ºC～+450ºC |
功能作用： |
过滤管道中的杂质 |
|
阀体材质： |
铸钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
易结晶流体 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
BY41H-Y型保温过滤器是用于水、油、气、沥青等管路和各种设备上不可缺少的一种保温装置，通常安装在减压阀、泄压阀、定水位器或其它设备的进口端，用来清除介质中的杂质，以保护阀门及设备的正常使用。Y型保温过滤器具有结构简单，阻力小，排污方便等优点。在阀体外部焊装有金属夹套，并设有夹套接口，可涵入蒸气或其它过热气体，以保护阀内介质不会在常温下凝固或结晶。同一规格口径的情况下，保温型过滤器的连接尺寸要比Y型过滤器大一到两个规格。
结构特点
1、Y型保温过滤器具有结构简单，阻力小，排污方便等优点。
2、在阀体外部焊装有金属夹套，并设有夹套接口。
3、可涵入蒸气或其它过热气体，以保护阀内介质不会在常温下凝固或结晶。
性能规范:
|
型号 |
连接形式 |
公称压力MPa |
试验压力MPa |
工作压力MPa |
壳体材料 |
过滤网材料 |
适用介质 |
|
BY41H-10 |
法兰 |
1.0 |
1.1 |
1.0 |
灰铸铁 |
1.1 |
水、油和气等 |
|
BY41H-16 |
法兰 |
1.6 |
1.76 |
1.6 |
球墨铸铁 |
1.76 |
|
BY41H-25 |
法兰 |
2.5 |
2.75 |
2.5 |
碳钢 |
2.75 |
外形结构图
主要外形尺寸
|
口径DN（mm） |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
|
BY41H |
L |
200 |
220 |
260 |
280 |
320 |
350 |
380 |
495 |
595 |
640 |
700 |
800 |
850 |
|
H |
100 |
130 |
165 |
195 |
230 |
300 |
335 |
420 |
500 |
580 |
640 |
700 |
790 |
声明：【BY41H-Y型保温过滤器】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的BY41H-Y型保温过滤器产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
