SYSG手摇刷式过滤器

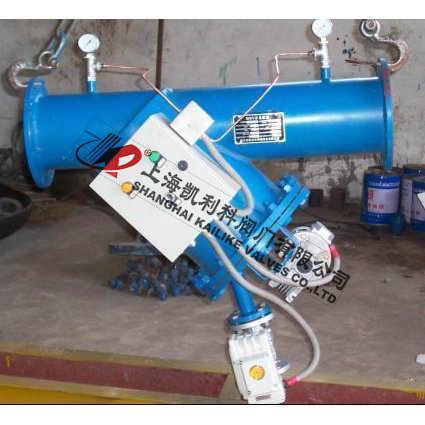

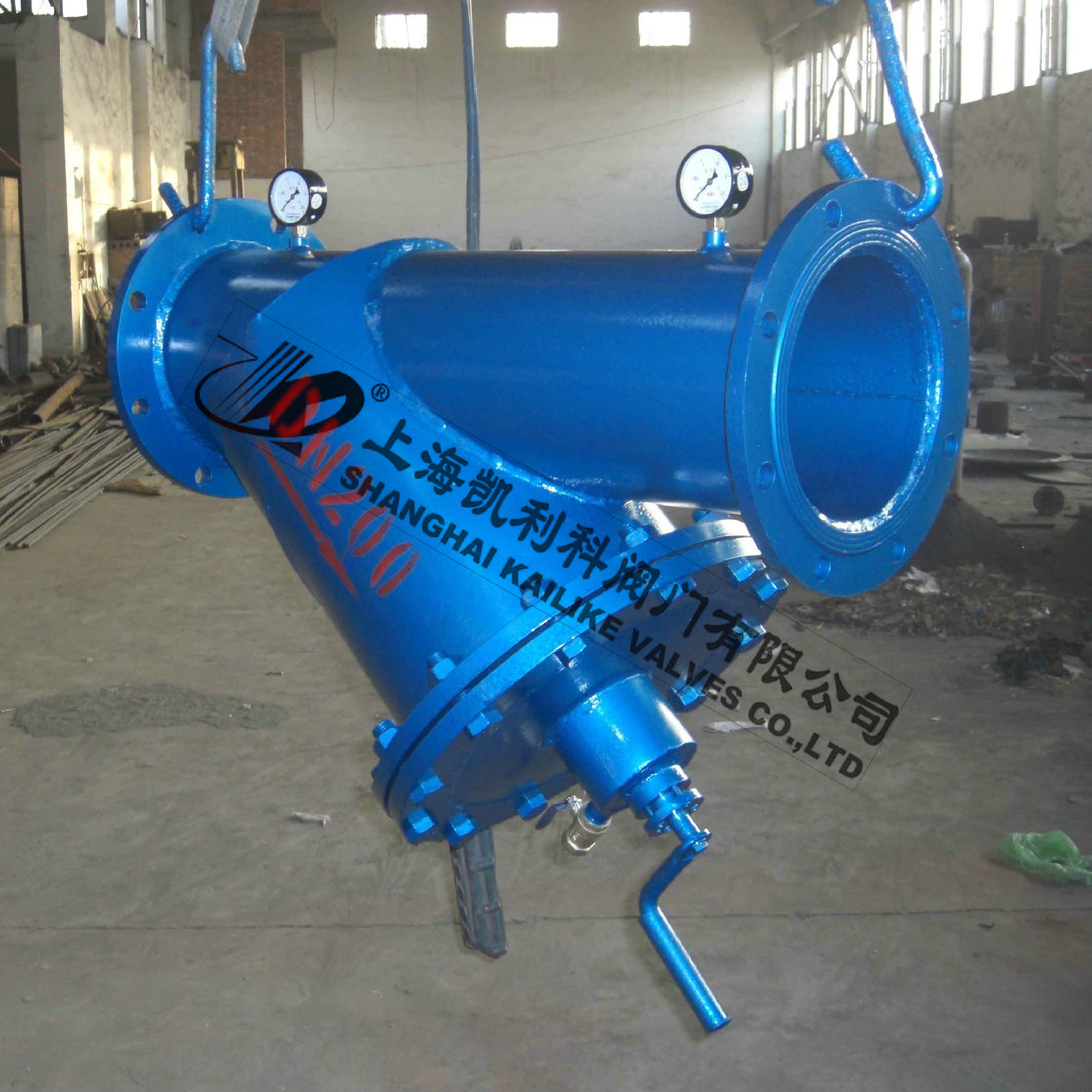

SYSG手摇刷式过滤器结构为骨质猪鬓毛刷及不锈钢部件组成。该部件穿过过滤器盖，刷式装置安装在不锈钢网内部，过滤器盖外装一简单的手柄用于从滤网上刷除微颗粒在通过排污口排出，刷洗过程中水流不中断。不必停机和拆卸过滤器清洗过滤网，外壳为优质碳钢筒体。
|
产品名称： |
手摇刷式过滤器 |
产品型号： |
SYSG |
|
公称通径： |
DN50～DN500 |
结构形式： |
手摇刷式 |
|
工作压力： |
1.6MPa～4.0MPa |
连接方式： |
法兰 |
|
适用温度： |
-20ºC～+450ºC |
功能作用： |
过滤管道中的杂质 |
|
阀体材质： |
铸钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
污水、油品、液体、气体等 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
SYSG手摇刷式过滤器结构为骨质猪鬓毛刷及不锈钢部件组成。该部件穿过过滤器盖，刷式装置安装在不锈钢网内部，过滤器盖外装一简单的手柄用于从滤网上刷除微颗粒在通过排污口排出，刷洗过程中水流不中断。不必停机和拆卸过滤器清洗过滤网，外壳为优质碳钢筒体。
结构特点
1、手摇刷式过滤器结构合理，能有效过滤并迅速排出污物。
2、操作简单：只需人工转动手柄开启排污阀即可，排污时间仅数秒，工作量小，劳动强度低。
3、质量可靠：转动轴采用机械密封，手柄转动灵活，并且克服传统填料式密封易渗漏的缺点。
技术特性
|
孔目数目(英寸) |
丝径(mm) |
可拦截的粒径(μm) |
有效面积(%) |
孔目数目(英寸) |
丝径(mm) |
可拦截的粒径(μm) |
有效面积(%) |
|
10 |
0.508 |
2032 |
64 |
30 |
0.234 |
614 |
53 |
|
12 |
0.457 |
1660 |
61 |
32 |
0.234 |
560 |
50 |
|
14 |
0.376 |
1438 |
63 |
36 |
0.234 |
472 |
46 |
|
16 |
0.315 |
1279 |
65 |
38 |
0.213 |
455 |
46 |
|
18 |
0.315 |
1096 |
61 |
40 |
0.193 |
442 |
49 |
|
20 |
0.315 |
955 |
57 |
50 |
0.152 |
356 |
50 |
|
22 |
0.273 |
882 |
59 |
60 |
0.122 |
301 |
51 |
|
24 |
0.273 |
785 |
56 |
80 |
0.102 |
216 |
47 |
|
26 |
0.234 |
743 |
59 |
100 |
0.081 |
173 |
46 |
|
28 |
0.234 |
673 |
56 |
120 |
0.081 |
131 |
38 |
筛网目数与粒径（μm）
|
目数 |
微米 |
目数 |
微米 |
目数 |
微米 |
目数 |
微米 |
|
2.5 |
7925 |
12 |
1397 |
60 |
245 |
325 |
47 |
|
3 |
5880 |
14 |
1165 |
65 |
220 |
425 |
33 |
|
4 |
4599 |
16 |
991 |
80 |
198 |
500 |
25 |
|
5 |
3962 |
20 |
833 |
100 |
165 |
625 |
20 |
|
6 |
3327 |
24 |
701 |
110 |
150 |
800 |
15 |
|
7 |
2794 |
27 |
589 |
180 |
83 |
1250 |
10 |
|
8 |
2362 |
32 |
495 |
200 |
74 |
2500 |
5 |
|
9 |
1981 |
35 |
417 |
250 |
61 |
3250 |
2 |
|
10 |
1651 |
40 |
350 |
270 |
53 |
12500 |
1 |
外形结构图
主要外形尺寸
|
进出口尺寸 |
L1 |
L2 |
L |
D |
d |
H |
最大流量 |
重量 |
|
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
t/h |
Kg |
|
50 |
2 |
500 |
710 |
330 |
159 |
60 |
550 |
19 |
50 |
|
80 |
3 |
550 |
710 |
330 |
159 |
89 |
550 |
50 |
52 |
|
100 |
4 |
670 |
810 |
430 |
219 |
108 |
670 |
80 |
76 |
|
125 |
5 |
690 |
820 |
430 |
219 |
133 |
680 |
125 |
80 |
|
150 |
6 |
800 |
950 |
480 |
273 |
159 |
720 |
180 |
114 |
|
200 |
8 |
900 |
1050 |
566 |
325 |
219 |
850 |
320 |
154 |
|
250 |
10 |
1200 |
1350 |
744 |
426 |
273 |
1050 |
490 |
260 |
|
300 |
12 |
1300 |
1450 |
900 |
530 |
325 |
1250 |
760 |
470 |
安装说明
1、手摇刷式过滤器安装简单，只需要按照设备桶体上箭头指示方向连接在管路上。
2、设计时应尽量考虑排污口在下部，便于杂物的顺利排放。
3、排污管就近接人排水沟，且应保持排污顺畅。
4、为了便于观察过滤状况，应在进出口安装压力表。
5、排污时，应适当开启排污阀，再转动手柄，清理污物。
6、排污时，应根据排污情况，转动手柄，对过滤网进行清理。
声明：【SYSG手摇刷式过滤器】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的SYSG手摇刷式过滤器产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
