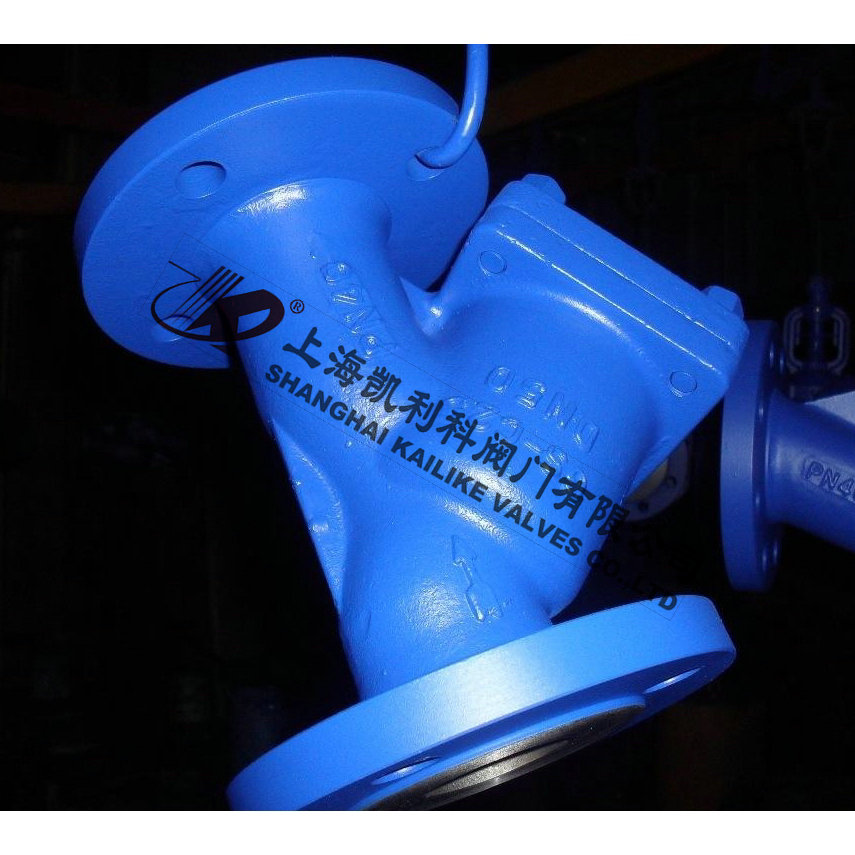

GL41H德标Y型过滤器
GL41H德标Y型过滤器是输送介质的管道系列不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。该过滤器具有结构先进，阻力小，排污方便等特点。适用介质可为水，油、气。
|
产品名称： |
德标Y型过滤器 |
产品型号： |
GL41H |
|
公称通径： |
DN15～DN300 |
滤网材料： |
不锈钢 |
|
工作压力： |
10K～20K～30K |
连接方式： |
法兰 |
|
适用温度： |
-20ºC～+450ºC |
功能作用： |
过滤管道中的杂质 |
|
阀体材质： |
铸钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、油、蒸汽、气体等 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
GL41H德标Y型过滤器是输送介质的管道系列不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。该过滤器具有结构先进，阻力小，排污方便等特点。适用介质可为水，油、气。可按用户要求制作滤网，其外型基本相同（Y型），内部件全部采用不锈钢，坚固耐用。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。该过滤器体形小、滤眼细、阻力小、效果高、安装检修方便、成本低、并排污时间短，对一般小型号者，只需5-10分钟。一般通水网为18-30目/cm2，通气网为40-100目/cm2，通油网为100-300目/cm2。
产品标准
设计标准Design: DIN 3357 EN 12516-1
壁厚标准Wall Thickness: ASME B16.34 EN 12516-1
防火标准Fire Safe: API 307 ISO 10497
结构长度Face to Face: DIN 3202
法兰标准End Flange: DIN EN 1092-1
检测标准/Inspection & Testing: DIN 3230 EN 12266
零部件材料
|
零件名称 |
碳钢 |
不锈钢 |
|
阀体 |
GS-C25、WCB |
奥式体不锈钢 |
|
阀盖 |
GS-C25、WCB |
奥式体不锈钢 |
|
网 |
SS304 |
奥式体不锈钢 |
|
螺栓 |
B7 |
1Cr18Ni9Ti |
|
螺母 |
2H |
1Cr18Ni9Ti |
|
中密封垫片 |
柔性石墨+SS304 |
柔性石墨+SS304 |

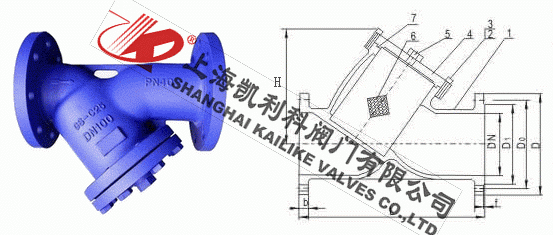

外形结构图
主要外形尺寸
|
公称通径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
如有需要，可以制造成直通式阀体 |
|
H |
85 |
95 |
110 |
125 |
145 |
155 |
175 |
210 |
230 |
270 |
300 |
385 |
535 |
680 |
|
重量（kg） |
PN16 |
3.0 |
4.0 |
5.0 |
7.0 |
9.0 |
12.0 |
16.0 |
21.0 |
30.0 |
43.0 |
61.0 |
121.0 |
154.0 |
255.0 |
|
PN25 |
3.5 |
4.0 |
5.5 |
7.0 |
9.0 |
12.0 |
16.0 |
21.0 |
32.0 |
47.0 |
64.0 |
144.0 |
178.0 |
285.0 |
|
PN40 |
4.0 |
5.0 |
6.0 |
8.0 |
10.0 |
13.0 |
19.0 |
24.5 |
35.0 |
51.0 |
71.0 |
144.0 |
178.0 |
285.0 |
|
Kv |
7 |
11 |
18 |
26 |
37 |
60 |
100 |
150 |
230 |
330 |
400 |
650 |
1200 |
1900 |
声明：【GL41H德标Y型过滤器】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的GL41H德标Y型过滤器产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
