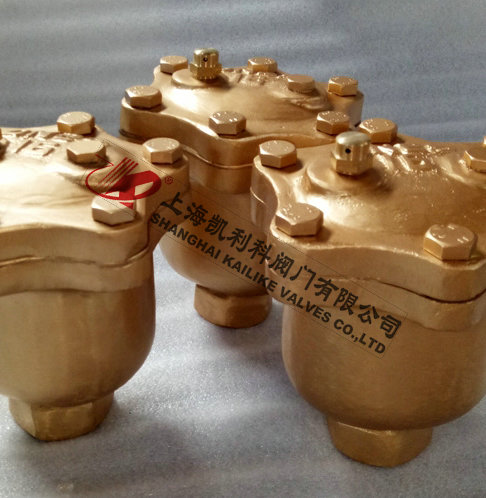

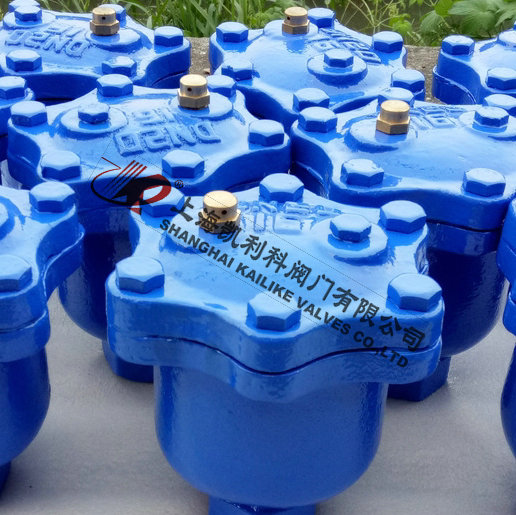

ARVX微量自动排气阀

产品名称：	微量自动排气阀	产品型号：	ARVX
公称通径：	DN15～DN20～DN25	结构形式：	浮球式
公称压力：	1.6MPa	连接方式：	内螺纹
适用温度：	-29ºC～+150ºC	驱动方式：	自动
阀体材质：	铸铁、铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	给排水、清水、污水等	生产厂家：	上海凯利科阀门有限公司

产品说明

ARVX微量自动排气阀在一般情况下，水中约含2VOL%的溶解空气，主输水过程中，这些空气由水中不断地释放出来，聚集在管线的高点处，形成空气袋(AIR POCKET) ，使输水变得困难，系统的输水能力可因此下降约5-15%。此微量自动排气阀主要功能就是排除这2VOL%的溶解空气，并适合装置于高层建筑，厂区内配管，小型泵站用以保护或改善系统的输水效率及节约能源。

工作原理

当管内开始注水时，塞头停留在开启位置，进行大量排气，当空气排完时，阀内积水，浮球被浮起，传动塞头至关闭位置，停止大量排气，当管内水正常输送时，如有小量空气聚集在阀内到相当程度，阀内水位下降，浮球随之下降，此时空气由小孔排出，当抽水机停止，管内水流空时或遇管内产生负压时，此时塞头迅速开启，吸入空气，确保管线完全。

产品特点

1、ARVX微量自动排气阀结构小巧，安装方便，性能卓越，是所有排气阀中应用最广、性能最好的一款。除了直接在管道系统中直接应用外，还可与复合式排气阀配套使用，起到大量排气和微量排气的效果。
2、单杆式微量自动排气阀，为一类似椭圆形阀体，内部所有零件包括浮球、杠杆、杠架、阀座、等均为304S.S不锈钢，内部使标准排气孔径1/16",适合用于PN16工作压力环璋。

主要零件材料

名  称	材  质
阀盖	球墨铸铁
阀座	304不锈钢
杆架	304不锈钢
塞头	合成橡胶BUNA,VITON
杠杆	304不锈钢
浮球	304不锈钢
阀体	球墨铸铁
螺栓	镀锌钢制

工艺细节

阀体整体铸造使用寿命更长	阀盖加厚管道超压时保证不变形

外形结构图



主要外形尺寸

公称通径DN(mm)	进口尺寸	出口尺寸	排气孔尺寸（mm）	H	L	L1
15	1/2"(15m/m)	1/4"	1.6	155	130	86
20	3/4"(20m/m)	1/4"	1.6	155	130	86
25	1" (25m/m)	1/4"	1.6	155	130	86

安装说明

1、于安装前，请先检查并清除主体内的杂物。
2、在阀前装一只闸阀，以便下次的安装维修。阀如果安装于荫井内，应有足够空间以便容纳技术人员调整及维护工作。
3、安装于室外，请注意阀门的保温，以防阀门内水结冰或冻裂阀门。
4、若排气阀所在管线送断水频繁，建议在排气阀前加装一个缓冲阀。

声明：【ARVX微量自动排气阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的ARVX微量自动排气阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
