FLJ41H上展式放料阀
FLJ41H上展式放料阀主要用于反应器，储罐和其他容器的底部排料，借助于阀门底部法兰焊接于储罐和其他容器的底部，因此消除介质常在容器底部的残留现象。放料阀根据实际情况的需要，放底结果设计为平底，阀体为V型，并提供提升和下降两种工作方式的阀瓣。
|
产品名称： |
上展式放料阀 |
产品型号： |
FLJ41H |
|
公称通径： |
DN25～DN200 |
结构形式： |
上展式 |
|
公称压力： |
1.6MPa～2.5MPa～4.0MPa |
连接方式： |
法兰 |
|
适用温度： |
-29ºC～+425ºC |
驱动方式： |
手动、气动、电动 |
|
阀体材质： |
铸钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
颗粒状物料、结晶颗粒、其他物料等 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
FLJ41H上展式放料阀主要用于反应器，储罐和其他容器的底部排料，借助于阀门底部法兰焊接于储罐和其他容器的底部，因此消除介质常在容器底部的残留现象。放料阀根据实际情况的需要，放底结果设计为平底，阀体为V型，并提供提升和下降两种工作方式的阀瓣。阀体内腔装有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间，可以保护阀体不被介质冲刷、腐蚀，并对密封圈进行特种处理，使表面硬度达到HRC56~62，具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要时封面均堆焊接有硬质合金，密封面采用线密封，保证密封的可靠性，并可防止结疤。同时，采取短行程阀瓣的设计。在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛使用。
标准规范
1.设计制造标准按GB/T12235-2007
2.结构长度标准按企业标准
3.法兰连接按JB/T79-94，GB/T9113 HG20592-2009等
4.试验与检验按GB/T13927-2008
上展式与下展式区分
放料阀主要用于储料罐、反应釜及其他容器的底部排放物料，阀门采用法兰或对接焊与设备连接并位于其底部，消除了工艺介质通常在容器出口的残留现象。根据实际情况的需要分为上展式、下展式、柱塞式三种结构形式；上展式用于有搅拌器（除框式锚式）的反应釜放料；而下展式、柱塞式用于框式锚式搅拌器的反应釜放料。密封面采用耐冲刷、耐腐蚀材料，并进行特殊处理，使表面硬度达到HRC48～52，具有高耐磨、耐腐蚀的功能，保证了阀门的密封可靠性。广泛使用在化工、石油、冶金、制药、染料、食品加工等行业。
看图分析上展式与下展式
|

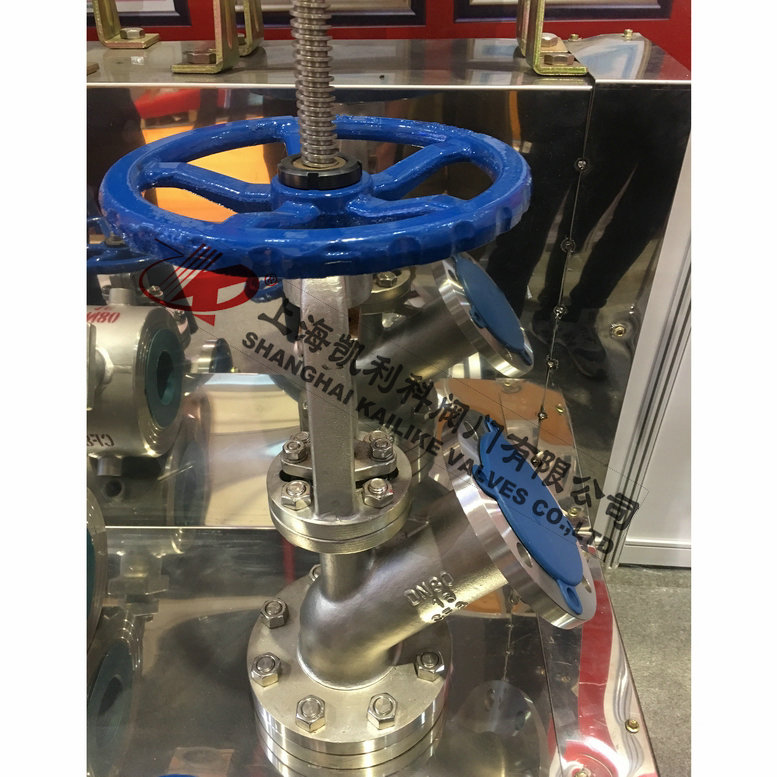

上展式放料阀
|

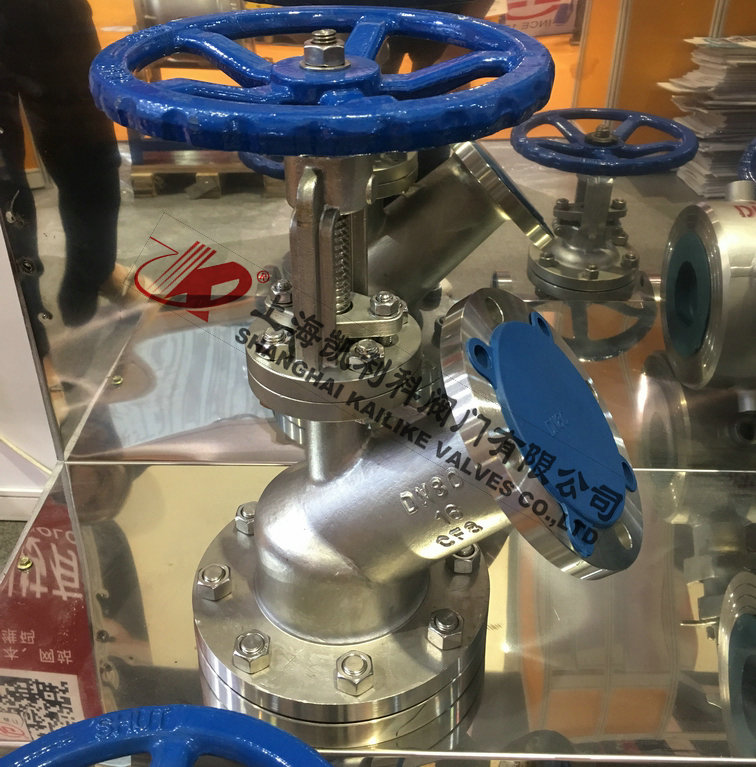

下展式放料阀
|
 |
 |
|
上展式螺杆直接穿过手轮上下运动阀芯顶进容器
|
下展式螺杆随手轮上下运动阀芯不上容器
|
 |
 |
|
底部细节
|
底部细节
|
主要零件材质
|
零件名称 |
ZG1Cr18Ni9Ti系列 |
ZG00Cr18Ni10系列 |
ZG1Cr18Ni12MO 2 Ti系列 |
ZG00Cr17Ni14MO 2 系列 |
WCB系列 |
|
阀体/阀盖 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
|
阀杆 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
|
阀瓣 |
ZG1Cr18Ni9Ti |
ZG00Cr18Ni10 |
ZG1Cr18Ni12MO 2 Ti |
ZG00Cr17Ni14MO 2 |
WCB |
|
垫片 |
304+PTFE |
304L+PTFE |
316+PTFE |
316L+PTFE |
石墨+304 |
|
螺柱 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni2 |
35CrMoA |
|
螺母 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
45 |
外形结构图
主要外形尺寸（上展式）
|
DN |
上法兰 |
上法兰 |
下法兰 |
密封座 |
|
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
|
25 |
115 |
80 |
115 |
85 |
|
|
|
32 |
135 |
100 |
135 |
100 |
|
|
|
40 |
145 |
110 |
145 |
110 |
80 |
60 |
|
50 |
165 |
125 |
160 |
125 |
85 |
70 |
|
65 |
180 |
145 |
180 |
145 |
130 |
85 |
|
80 |
195 |
160 |
195 |
160 |
135 |
95 |
|
100 |
215 |
180 |
215 |
180 |
160 |
130 |
|
125 |
245 |
210 |
245 |
210 |
160 |
140 |
|
150 |
280 |
240 |
280 |
240 |
185 |
165 |
|
200 |
335 |
295 |
335 |
295 |
/ |
/ |
主要外形尺寸（下展式）
|
DN |
上法兰 |
上法兰 |
下法兰 |
密封座 |
|
D1 |
D2 |
D3 |
D4 |
D5 |
D6 |
|
25 |
115 |
85 |
135 |
100 |
70 |
40 |
|
32 |
135 |
100 |
145 |
110 |
75 |
55 |
|
40 |
145 |
110 |
160 |
125 |
85 |
65 |
|
50 |
165 |
125 |
180 |
145 |
100 |
70 |
|
65 |
180 |
145 |
195 |
160 |
135 |
90 |
|
80 |
195 |
160 |
215 |
180 |
155 |
130 |
|
100 |
215 |
180 |
245 |
210 |
180 |
135 |
|
125 |
245 |
210 |
280 |
245 |
195 |
145 |
|
150 |
280 |
240 |
335 |
295 |
210 |
185 |
|
200 |
335 |
295 |
405 |
355 |
|
|
声明：【FLJ41H上展式放料阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的FLJ41H上展式放料阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
