FL641H不锈钢气动放料阀

您的位置:阀门 - 放料阀 - FL641H不锈钢气动放料阀 更新时间:2024-03-27 09:03:05
FL641H不锈钢气动放料阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:FL641H不锈钢气动放料阀主要用于反应器,储罐和其他容器的底部排料,借助于阀门底部法兰焊接于储罐和其他容器的底部,因此消除介质常...

    • 产品描述
    • 在线询价
    • 技术咨询

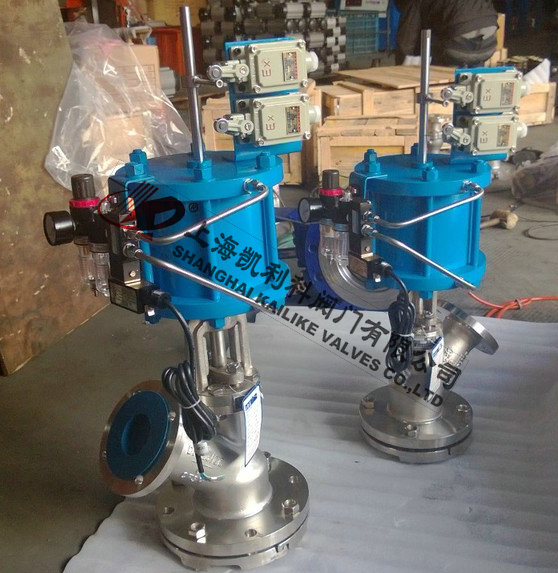

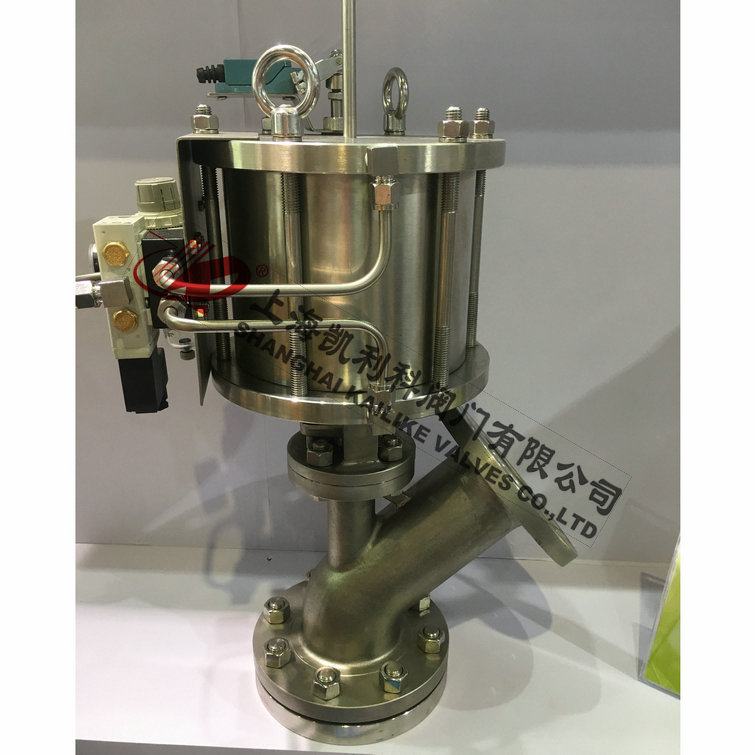

    FL641H不锈钢气动放料阀FL641H不锈钢气动放料阀

    FL641H不锈钢气动放料阀主要用于反应器,储罐和其他容器的底部排料,借助于阀门底部法兰焊接于储罐和其他容器的底部,因此消除介质常在容器底部的残留现象。放料阀根据实际情况的需要,放底结果设计为平底,阀体为V型,并提供提升和下降两种工作方式的阀瓣。

    产品名称: 不锈钢气动放料阀 产品型号: FL641H
    公称通径: DN25~DN200 结构形式: 上展式、下展式
    公称压力: 1.6MPa~2.5MPa~4.0MPa 连接方式: 法兰
    适用温度: -29ºC~+425ºC 驱动方式: 手动、气动、电动
    阀体材质: 铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 颗粒状物料、结晶颗粒、其他物料等 生产厂家: 上海凯利科阀门有限公司

    产品说明

    FL641H不锈钢气动放料阀主要用于反应器,储罐和其他容器的底部排料,借助于阀门底部法兰焊接于储罐和其他容器的底部,因此消除介质常在容器底部的残留现象。放料阀根据实际情况的需要,放底结果设计为平底,阀体为V型,并提供提升和下降两种工作方式的阀瓣。阀体内腔装有耐冲刷、耐腐蚀的密封圈,在开启阀门瞬间,可以保护阀体不被介质冲刷、腐蚀,并对密封圈进行特种处理,使表面硬度达到HRC56~62,具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要时封面均堆焊接有硬质合金,密封面采用线密封,保证密封的可靠性,并可防止结疤。同时,采取短行程阀瓣的设计。在化工、石油、冶金、制药、农药、染料、食品加工等行业广泛使用。

    标准规范

    1.设计制造标准按GB/T12235-2007
    2.结构长度标准按企业标准
    3.法兰连接按JB/T79-94,GB/T9113 HG20592-2009等
    4.试验与检验按GB/T13927-2008

    上展式与下展式区别

    不锈钢气动放料阀主要用于储料罐、反应釜及其他容器的底部排放物料,阀门采用法兰或对接焊与设备连接并位于其底部,消除了工艺介质通常在容器出口的残留现象。根据实际情况的需要分为上展式、下展式、柱塞式三种结构形式;上展式用于有搅拌器(除框式锚式)的反应釜放料;而下展式、柱塞式用于框式锚式搅拌器的反应釜放料。密封面采用耐冲刷、耐腐蚀材料,并进行特殊处理,使表面硬度达到HRC48~52,具有高耐磨、耐腐蚀的功能,保证了阀门的密封可靠性。广泛使用在化工、石油、冶金、制药、染料、食品加工等行业。

    主要零件材质

    零件名称 ZG1Cr18Ni9Ti系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12MO 2 Ti系列 ZG00Cr17Ni14MO 2 系列 WCB系列
    阀体/阀盖 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
    阀杆 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
    阀瓣 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
    垫片 304+PTFE 304L+PTFE 316+PTFE 316L+PTFE 石墨+304
    螺柱 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA
    螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45

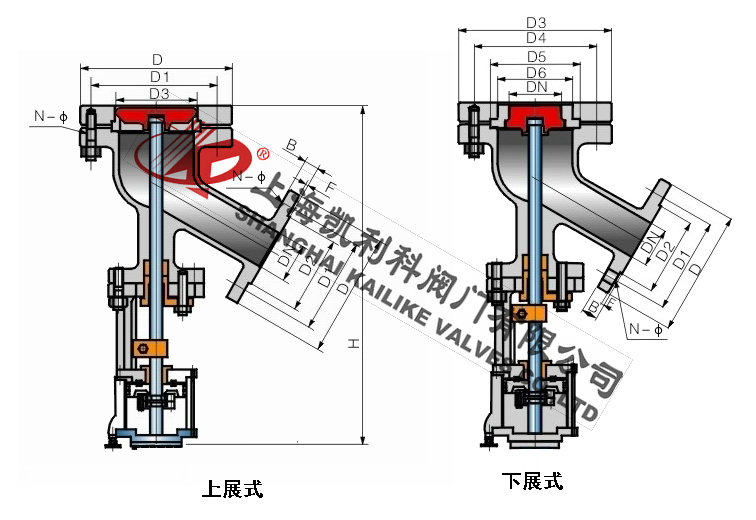

    外形结构图

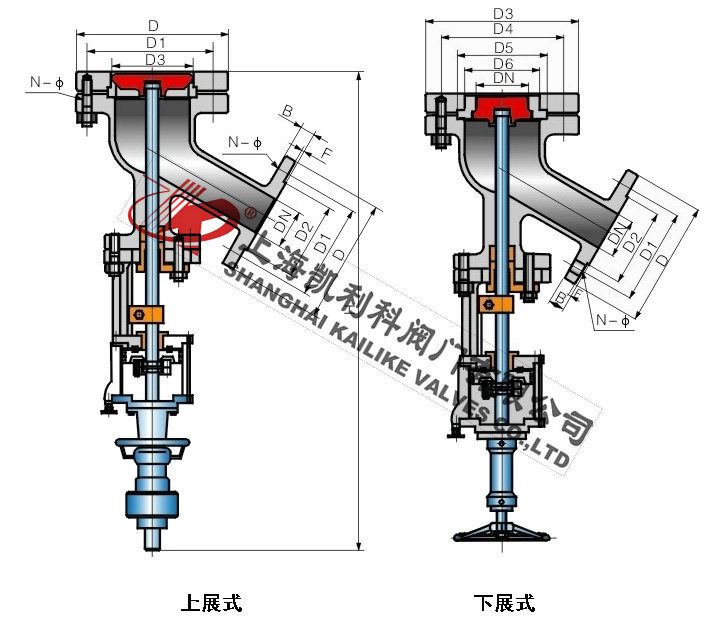

    外形结构图



    主要外形尺寸(上展式)

    DN d D D1 D2 D3 D4 D5 D6
    25 25 115 85 65 115 85 60 40
    32 32 135 100 78 135 100 65 45
    40 40 145 110 85 145 110 80 60
    50 50 160 125 100 160 125 85 70
    65 65 180 145 120 180 145 125 85
    80 80 195 160 135 195 160 135 95
    100 100 215 180 155 215 180 160 130
    125 125 245 210 185 245 210 180 140
    150 150 280 240 210 280 240 185 165
    200 200 335 295 265 335 295 255 230

    主要外形尺寸(下展式)

    DN d D D1 D2 D3 D4 D5 D6
    25 25 115 85 65 135 100 75 55
    32 32 135 100 78 145 110 80 57
    40 40 145 110 85 160 125 100 65
    50 50 160 125 100 180 145 125 70
    65 65 180 145 120 195 160 135 90
    80 80 195 160 135 215 180 155 130
    100 100 215 180 155 245 210 195 135
    125 125 245 210 185 280 240 180 145
    150 150 280 240 210 335 295 215 185
    200 200 335 295 265 405 355 300 220
    250 250 405 355 320 460 410 350 240

    声明:【FL641H不锈钢气动放料阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的FL641H不锈钢气动放料阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
