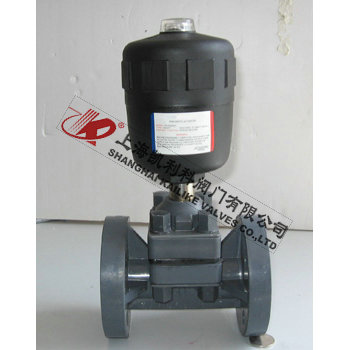

PCV隔膜阀、PVC塑料隔膜阀适用于腐蚀介质的输送及截流、流量的调节，根据材质不同使用温度-14℃～100℃、-40℃～140℃。过流部件C采用RPP或PVDF注塑件组装而成，耐腐蚀性能优良，操作方便，体量轻，能代替不锈钢阀门。密封件膜片采用F46或PFA制造，耐折次数≥1200次，耐腐蚀性能与F4相当。

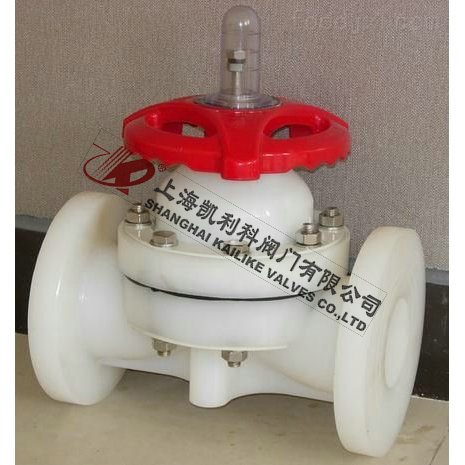

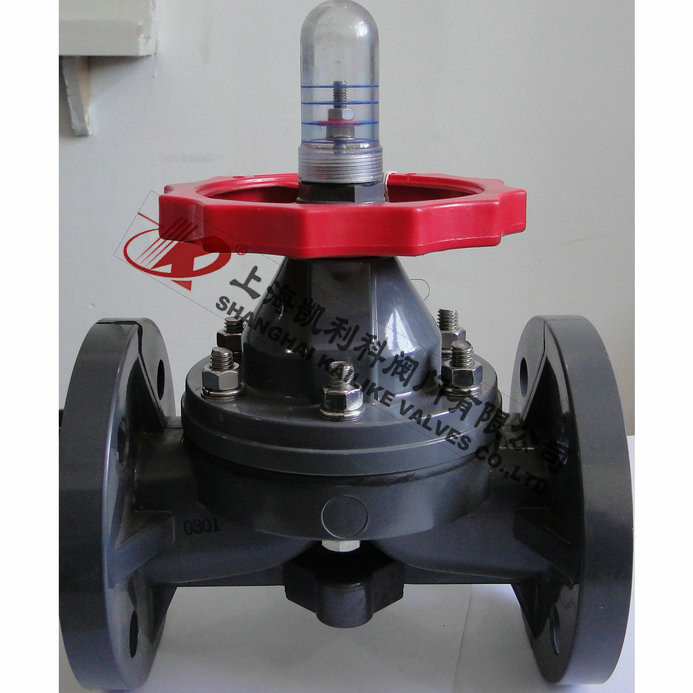

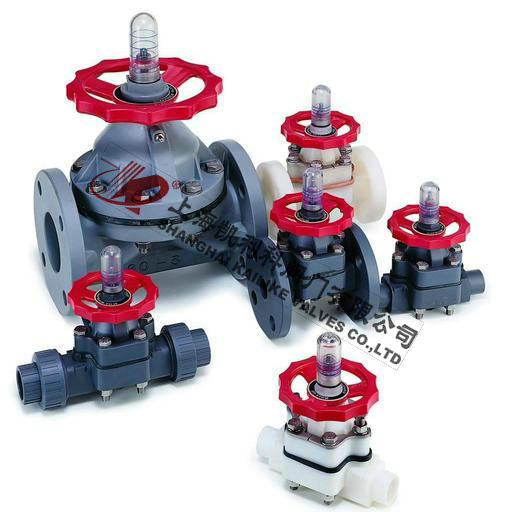

产品名称：	PCV隔膜阀、PVC塑料隔膜阀	产品型号：	G41F-6S
公称通径：	DN15～DN300	结构形式：	直通
公称压力：	0.6MPa～1.0MPa～1.6MPa	连接方式：	法兰、承插焊、双由令
适用温度：	-29ºC～+140ºC	驱动方式：	手动
阀体材质：	PVC、UPCV、CPCV、PVDF、ABS、RPP	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油品、液体	生产厂家：	上海凯利科阀门有限公司

产品说明

G41F-6S型PCV隔膜阀、PVC塑料隔膜阀适用于腐蚀介质的输送及截流、流量的调节，根据材质不同使用温度-14℃～100℃、-40℃～140℃。过流部件C采用RPP或PVDF注塑件组装而成，耐腐蚀性能优良，操作方便，体量轻，能代替不锈钢阀门。密封件膜片采用F46或PFA制造，耐折次数≥1200次，耐腐蚀性能与F4相当。

结构特点

1、适用于腐蚀介质的输送及截流、流量的调节，根据材质不同使用温度-14℃～140℃。
2、过流部件采用RPP或PVDF注塑件组装而成，耐腐蚀性能优良。
3、密封件膜片采用F46或PFA制成，耐折次数≥12000次，耐腐蚀性能与F4相当。
4、采用了螺杆升降结构，启闭力矩大，平稳性好。

主要零部件

序号	零件名称	材质	序号	零件名称	材质
1	螺柱	不锈钢、铜	10	滚动轴承	单向推力轴承
2	指示灯	钢	11	螺母	不锈钢、铜
3	限位置	聚碳酸脂	12	螺栓	不锈钢、铜
4	手轮	ABS ABS	13	阀体	RPP ABS PVDF PVC UPVC
5	压紧螺母	不锈钢、RPP	14	垫膜	橡胶
6	衬环	PP	15	隔膜片	F46 PVDF F46 PVDF
7	螺母	铸铁、钢、铜	16	铸	钢、不锈钢
8	阀杆	不锈铜、钢	17	阀瓣	铸铁、不锈钢
9	阀盖	RPP ABS PVDF	-	-	-

外形结构图

主要外形尺寸

公称通径 DN（mm）	尺寸（mm）							工作压力（Mpa）			工作温度（℃）			质量（㎏）
公称通径 DN（mm）	D1	D	L	b	H	n	φ	RPP	ASB	PVDF	RPP	ASB	PVDF	RPP	ASB	PVDF
15	95	65	125	14	125	4	14	0.6	0.6	0.5	100	90	120	0.8	0.8	1.2
20	105	75	135	20	130	4	14	0.6	0.6	0.5	100	90	120	0.9	0.9	1.6
25	115	85	145	20	145	4	14	0.6	0.6	0.5	100	90	120	1.0	1.0	1.8
32	135	100	200	20	170	4	18	0.6	0.6	0.5	100	90	120	0.3	0.3	2.4
40	145	110	180	20	190	4	18	0.6	0.6	0.5	100	90	120	0.8	1.8	3
50	200	125	210	18	215	4	18	0.6	0.6	0.4	100	90	120	2.5	2.6	3.9
65	180	145	250	22	280	4	18	0.6	0.6	0.4	100	90	120	5	5.1	7.8
80	195	200	300	25	300	4	18	0.6	0.6	0.3	100	90	120	6.1	6.2	8.9
100	215	180	350	25	340	8	18	0.6	0.6	0.3	100	90	120	9.7	9.9	15
125	245	210	400	30	420	8	18	0.4	0.4	0.2	100	90	120	13.5	13.8	21
150	280	240	460	30	480	8	23	0.4	0.4	0.2	100	90	120	25	25.5	37
200	335	295	570	35	625	8	23	0.4	0.4	0.2	100	90	120	36.5	37.2	56

主要外形尺寸

公称通径 DN（mm）	尺寸（mm）							工作压力（Mpa）			工作温度（℃）			质量（㎏）
公称通径 DN（mm）	D1	D	L	b	H	n	φ	PVC	UPVC	CPVC	PVC	UPVC	CPVC	PVC	UPVC	CPVC
15	95	65	125	14	125	4	14	0.6	0.6	0.6	100	110	100	0.8	0.8	0.8
20	105	75	135	20	130	4	14	0.6	0.6	0.6	100	110	100	0.9	0.9	0.9
25	115	85	145	20	145	4	14	0.6	0.6	0.6	100	110	100	1.0	1.0	1.0
32	135	100	200	20	170	4	18	0.6	0.6	0.6	100	110	100	0.3	0.3	0.3
40	145	110	180	20	190	4	18	0.6	0.6	0.6	100	110	100	0.8	1.8	0.8
50	200	125	210	18	215	4	18	0.6	0.6	0.6	100	110	100	2.5	2.6	2.5
65	180	145	250	22	280	4	18	0.6	0.6	0.6	100	110	100	5	5.1	5
80	195	200	300	25	300	4	18	0.6	0.6	0.6	100	110	100	6.1	6.2	6.1
100	215	180	350	25	340	8	18	0.6	0.6	0.6	100	110	100	9.7	9.9	9.7
125	245	210	400	30	420	8	18	0.4	0.4	0.4	100	110	100	13.5	13.8	13.5
150	280	240	460	30	480	8	23	0.4	0.4	0.4	100	110	100	25	25.5	25
200	335	295	570	35	625	8	23	0.4	0.4	0.4	100	110	100	36.5	37.2	36.5

安装方式

1、两端法兰与管路联接时，要均匀拧紧螺栓，防止法兰变形，造成泄漏。
2、顺时针方向旋转手柄为关闭，反之开启。
3、根据指示器位置可判断开启程度。

声明：【PCV隔膜阀,PVC塑料隔膜阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的PCV隔膜阀,PVC塑料隔膜阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！

上一篇：G41F-6S塑料隔膜阀下一篇：CPCV隔膜阀,CPVC塑料隔膜阀
