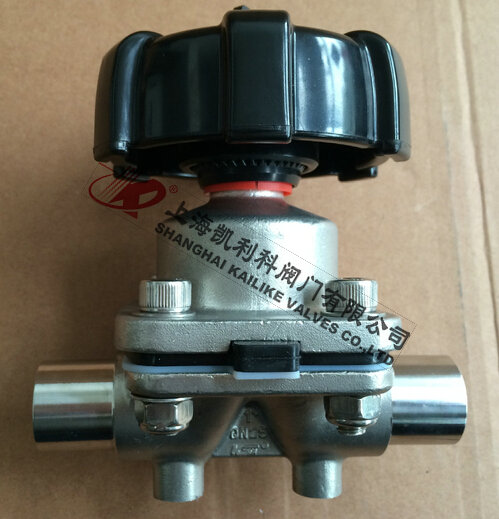

G61F卫生级焊接隔膜阀

产品名称：	卫生级焊接隔膜阀	产品型号：	G61F
公称通径：	DN15～DN50	结构形式：	隔膜式
公称压力：	0.6MPa～1.0MPa～1.6MPa	连接方式：	焊接、快装
适用温度：	-29ºC～+180ºC	驱动方式：	手动
阀体材质：	不锈钢、304、316、316L	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油品、蒸汽、液体	生产厂家：	上海凯利科阀门有限公司

产品说明

G61F卫生级焊接隔膜阀开启和关闭是由手轮带动阀杆的上下运动来实现。当阀杆处于上位时，球形膜片向上弯曲阀门形成导通状态。当阀杆由上往下运动时带动阀芯使膜片弯曲，被迫膜片紧帖阀座区或，关闭了管道流体通向路径。用于控制腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶，适用于不同工作温度和流体管路。主要用于乳制品、食品、制药、啤酒、化妆品等工业领域。所有卫生级焊接隔膜阀与介质接触部份均为镜面抛光处理。

结构特点

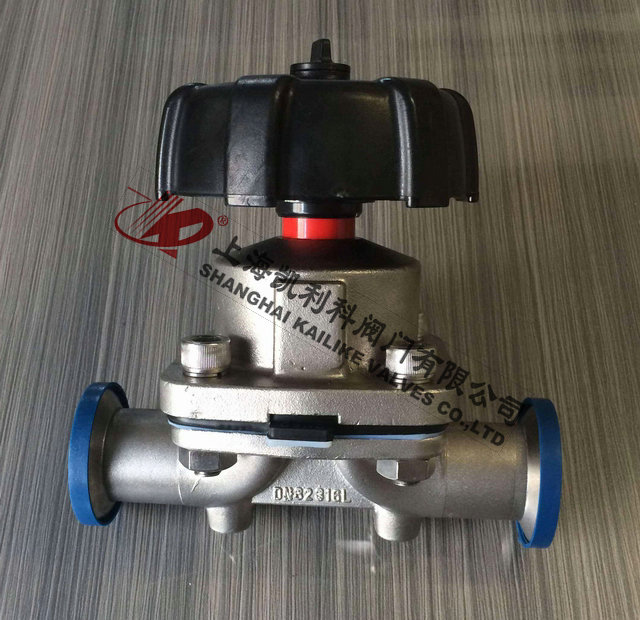

（1）、连接方式：卡箍或焊接；
（2）、规格：1/2"-2"
（3）、控制方式：手动；
（4）、阀门材质：304、316、316L;
（5）、膜片材质：三元乙丙橡胶、聚四氟乙烯/三元乙丙橡胶；
（6）、使用温度：三元乙丙橡胶130℃；聚四氟乙烯/三元乙丙橡胶150℃；
（7）、使用压力：三元乙丙橡胶0～10bar；聚四氟乙烯/三元乙丙橡胶0～10bar
（8）、特点：带有调节限位装置采用焊接圈设计，减少了罐底焊接工作的难度结构紧凑，适用于狭小的空间。
（9）、应用：典型应用于发酵罐、配制罐、灌装机、无菌过滤机、制水设备、PW、WFI输送与分配、无菌流体输送及CIP、SIP等。广泛应用于生物制药、食品饮料、流体设备、化妆品等行业。

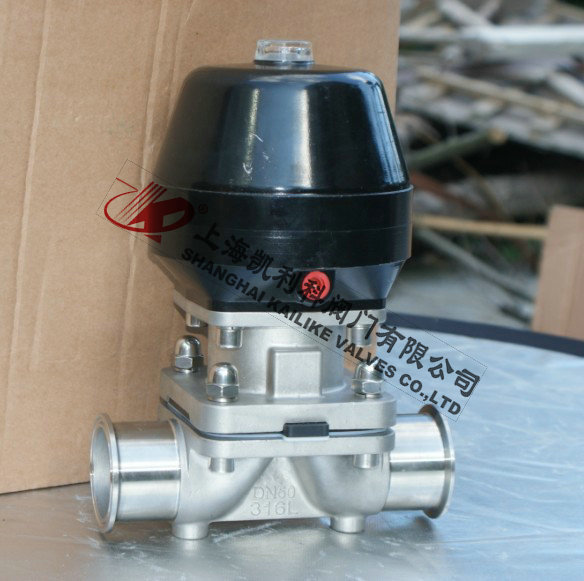

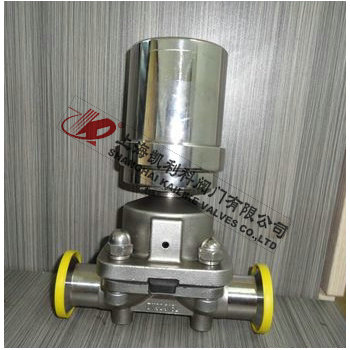

工作原理

卫生级焊接隔膜阀的关闭与开启是通过来自管路的压力作用于增强橡胶隔膜实现的。当压力介质进入阀门控制腔，隔膜下压，关闭阀门通道，当控制腔压力排向大气或下游管道，隔膜上升，阀门通道被打开。阀门没有阀杆、密封垫、定向座等，通道中运动的唯一部件就是隔膜，所以不存在锈蚀及抱死现象，具有更高的稳定性。多种结构形式及控制形式，可适用于多种的流体控制需要。

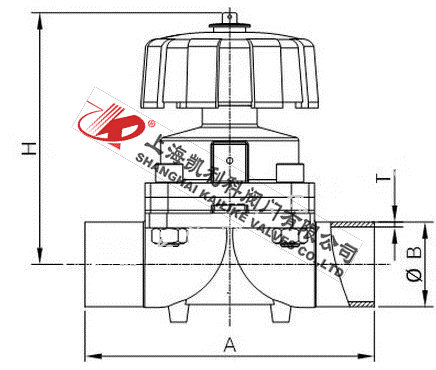

外形结构图



主要外形尺寸

公称通径 DN	公称压力 MPa	Amm	Bmm	Hmm	Tmm
10	1.0	88.9	12.0	66/71	1.5
15		88.9	18.0	92.5/116	1.5
20		108	22.0	111.5/122	1.5
25		117	32.0	111.5/122	1.5
32		127	40.0	144.5/160	1.5
40		159	52.0	167/190	1.5
50		159	70	199/228	2.0
65		191	70	199/228	2.0

声明：【G61F卫生级焊接隔膜阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的G61F卫生级焊接隔膜阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
