EG41J英标衬胶隔膜阀

您的位置:阀门 - 隔膜阀 - EG41J英标衬胶隔膜阀 更新时间:2024-03-27 09:03:01
EG41J英标衬胶隔膜阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:EG41J英标衬胶隔膜阀是一种特殊形式的截断阀,启闭件采用EPDM橡胶材料制成的隔膜,把阀体内腔与阀盖内腔及驱动部件隔开,下部阀体内腔...

    • 产品描述
    • 在线询价
    • 技术咨询

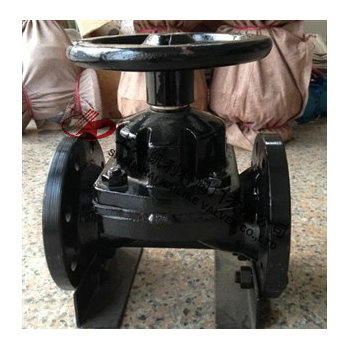

    EG41J英标衬胶隔膜阀EG41J英标衬胶隔膜阀

    EG41J英标衬胶隔膜阀是一种特殊形式的截断阀,启闭件采用EPDM橡胶材料制成的隔膜,把阀体内腔与阀盖内腔及驱动部件隔开,下部阀体内腔与上部阀盖内腔隔开,使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀,省去了填料密封结构,且不会产生介质外漏,阀体流道采用全衬胶设计,避免阀体受工况介质腐蚀,增加了阀门使用寿命。衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质,阀体,内腔表面无衬里或覆有可供选择的各种橡胶,适用于不同工作

    产品名称: 英标衬胶隔膜阀 产品型号: EG41J
    公称通径: DN15~DN350 结构形式: 直通
    公称压力: 0.6MPa~1.0MPa~1.6MPa 连接方式: 法兰
    适用温度: -29ºC~+180ºC 驱动方式: 手动
    阀体材质: 铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油品、蒸汽、液体 生产厂家: 上海凯利科阀门有限公司

    产品说明

    EG41J英标衬胶隔膜阀是一种特殊形式的截断阀,启闭件采用EPDM橡胶材料制成的隔膜,把阀体内腔与阀盖内腔及驱动部件隔开,下部阀体内腔与上部阀盖内腔隔开,使位于隔膜上方的阀杆、阀瓣等零件不受介质腐蚀,省去了填料密封结构,且不会产生介质外漏,阀体流道采用全衬胶设计,避免阀体受工况介质腐蚀,增加了阀门使用寿命。衬胶隔膜阀专用于控制非腐蚀性或一般腐蚀性介质,阀体,内腔表面无衬里或覆有可供选择的各种橡胶,适用于不同工作温度和流体管路。

    结构特点

    1、弹性密封的开闭件,确保没有内漏;
    2、流线型的流道,使得压力损失小;
    3、没有填料函,因此没有外漏;
    4、阀体与盖被中间隔膜隔开,使得隔膜上方的阀盖,阀杆零件不受介质侵蚀;
    5、隔膜可更换,维护费用低;
    6、衬里材料的多样性,可适用于各种介质,并具有良好的耐腐蚀性。

    性能规范

    工作温度 适用介质
    ≤85℃ J型:一般腐蚀性介质
    W型:非腐蚀性介质

    零件材料

    名称 材料
    阀体 J型:灰铸铁/硬橡胶 W型:灰铸铁
    阀盖 /阀瓣/手轮 灰铸铁
    隔膜 天然橡胶
    阀杆 碳钢
    外形结构图

    主要外形尺寸
    公称通径(DN) 公称压力(MPa) 工作压力(MPa) L D D1 Z-Φd f H H1 D0 重量(Kg)
    15 1.6 1.6 108 95 65 4-14 2 90 99 75 2.5
    20 117 105 75 4-14 2 93 103 75 3
    25 127 115 85 4-14 2 100 112 85 4
    32 146 140 100 4-18 2 127 144 120 6.5
    40 159 150 110 4-18 2 136 156 120 7.5
    50 190 165 125 4-18 2 151 177 120 10
    65 1.0 1.0 216 185 145 4-18 2 183 213 165 16
    80 254 200 160 8-18 2 198 273 230 23.5
    100 305 220 180 8-18 2 266 320 280 34
    125 356 250 210 8-18 3 319 386 280 44
    150 406 285 240 8-22 3 380 453 368 67.5
    200 0.6 521 340 295 8-22 3 506 626 400 141.5
    250 635 395 350 12-22 3 598 734 500 229
    300 0.4 749 445 400 12-22 3 698 778 560 321
    350 749 505 460 16-22 3 723 883 560 360
    采用标准 设计制造: BS5156结构长度:BS5156(短结构)法兰:Bs4504PN1.0MPa     GB12239G   B12221     GB/T17241.6


    声明:【EG41J英标衬胶隔膜阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的EG41J英标衬胶隔膜阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
