X47H提升式金属密封旋塞阀

您的位置:阀门 - 旋塞阀 - X47H提升式金属密封旋塞阀 更新时间:2024-03-27 09:03:59
X47H提升式金属密封旋塞阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:X47H提升式金属密封旋塞阀采用了先提升后启闭的阀门操作方式,大大减少了旋塞阀的启闭力矩,而且不同于传统旋塞阀采用矩形缩径通道,...

    • 产品描述
    • 在线询价
    • 技术咨询

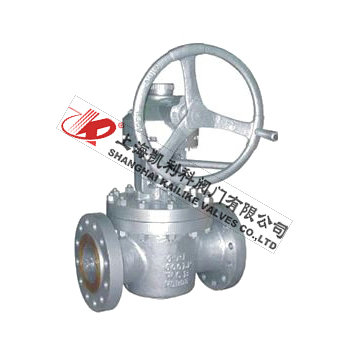

    X47H提升式金属密封旋塞阀X47H提升式金属密封旋塞阀

    X47H提升式金属密封旋塞阀采用了先提升后启闭的阀门操作方式,大大减少了旋塞阀的启闭力矩,而且不同于传统旋塞阀采用矩形缩径通道,该阀门通常采用圆形通道,使旋塞阀的流体阻力大大减少,金属硬密封提升式金属密封旋塞阀兼有球阀与闸阀的有点,能用于高温、高压工况,大大扩展了旋塞阀的使用范围。

    产品名称: 提升式金属密封旋塞阀 产品型号: X47H
    公称通径: DN40~DN450 结构形式: 圆柱形或圆锥形
    公称压力: 150LB~300LB~600LB~900LB~1500LB 连接方式: 法兰
    适用温度: -29ºC~+425ºC 驱动方式: 手动、蜗轮
    阀体材质: 铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油、蒸汽等 生产厂家: 上海凯利科阀门有限公司

    产品说明

    X47H提升式金属密封旋塞阀采用了先提升后启闭的阀门操作方式,大大减少了旋塞阀的启闭力矩,而且不同于传统旋塞阀采用矩形缩径通道,该阀门通常采用圆形通道,使旋塞阀的流体阻力大大减少,金属硬密封提升式金属密封旋塞阀兼有球阀与闸阀的有点,能用于高温、高压工况,大大扩展了旋塞阀的使用范围。

    结构特点

    1、提升式金属密封旋塞阀启闭时先提升旋塞,使旋塞与阀座密封面相脱离,然后 90°旋转旋塞,使阀门开启或关闭。由于阀门在启闭过程中旋塞与阀座相脱离,故阀门的启闭非常轻松,而且密封面在开启或关闭过程中不易擦伤,阀门使用寿命长。
    2、提升式金属密封旋塞阀无论处在开启状态或关闭状态,密封面均受到保护,不受介质冲刷,密封紧密可靠。
    3、普通旋塞阀采用矩形流道,且流道面积缩减,有较大的流体阻力损失,而金属硬密封提升式金属密封旋塞阀采用与管道截面积相同的圆形通道,流体阻力最小。
    4、提升式金属密封旋塞阀结构紧凑,体积小,与闸阀相比,阀门的高度尺寸大大减小,与截止阀相比,流体阻力大大减小。
    5、与普通旋塞阀相比,提升式金属密封旋塞阀适用的压力及温度范围更大。
    6、提升式金属密封旋塞阀两侧阀座密封面均可密封,阀门的安装与使用不受介质流向的限制。
    7、提升式金属密封旋塞阀关闭时,可通过手轮和阀杆对阀座密封面加压,通过加大密封比压,可使旋塞阀具有更好的密封性能。
    8、阀座密封面凸起,便于密封面清洗,密封面上不易积存结晶介质或固体颗粒。

    标准规范

    设计与制造 结构长度 配管法兰
    API 599、
    API 6D、
    Q/ZCD01-2000
    ANSI B16.10、
    GB/T15188.1、
    Q/ZCD 01-2000
    JB/T74~90、
    GB/T9112~9124、
    HG 20592~20635、
    ANSI B16.5、
    SH3406

    性能规范

    压力-温度等级 试验与检验 适用温度 适用介质
    JB/T74、
    GB/T9124、
    HG 20604~20625、
    ANSI B16.34、
    SH 3406
    API598、
    JB/T9092
    425℃ 水、蒸汽、油品等

    零部件材料

    阀 体 WCB CF8 CF3 CF8M CF3M
    旋 塞 CF8 CF8 CF3 CF8M CF3M
    阀杆及内件 2Cr13 0Cr18Ni9 (304) 00Cr19Ni10 (304L) 0Cr17Ni12Mo2 (316) 00Cr17Ni14Mo2 (316L)
    填 料 柔性石墨

    外形结构图



    主要外形尺寸150LB

    DN NPS L d D D1 D2 b z×Φd f L0 H D0 重量/kg
    (mm) (in) RF RJ 堆焊
    40 11/2 222 235 222 38 127 98.5 73 14.5 4×Φ15 1.6 200 210 200 10
    50 2 267 280 267 50 152 120.5 92 16 4×Φ19 1.6 250 260 200 13
    65 21/2 298 311 305 64 178 139.5 105 17.5 4×Φ19 1.6 250 300 200 17
    80 3 343 356 330 76 190 152.5 127 19.5 4×Φ19 1.6 300 330 250 23
    100 4 432 445 356 100 229 190.5 157 24 8×Φ19 1.6 300 350 300 33
    125 5 508 521 381 125 254 216 186 24 8×Φ22 1.6 330 370 300 62
    150 6 533 546 394 150 279 241.5 216 25.5 8×Φ22 1.6 330 440 350 95
    200 8 635 648 457 201 343 298.5 270 29 8×Φ22 1.6 350 550 350 160
    250 10 787 800 533 252 406 362 324 30.5 12×Φ25 1.6 400 650 400 278
    300 12 914 927 610 303 483 432 381 32 12×Φ25 1.6 450 750 400 430
    350 14 978 991 686 337 533 476 413 35 12×Φ29 1.6 500 800 450 620

    主要外形尺寸300LB

    DN NPS L d D D1 D2 b z×Φd f L0 H D0 重量/kg
    (mm) (in) RF RJ 堆焊
    40 11/2 241 254 241 38 156 114.5 73 21 4×Φ22 1.6 250 210 250 14
    50 2 293 299 267 50 165 127.0 92 22.5 8×Φ19 1.6 300 260 250 20
    65 21/2 330 346 305 64 190 149.0 105 25.5 8×Φ22 1.6 350 300 300 25
    80 3 387 403 330 76 210 168.5 127 29 8×Φ22 1.6 350 330 300 35
    100 4 457 473 356 100 254 200 157 32 8×Φ22 1.6 350 350 350 52
    125 5 508 524 381 125 279 235 186 35 8×Φ22 1.6 350 370 350 85
    150 6 559 575 457 150 318 270 216 37 12×Φ22 1.6 400 440 400 130
    200 8 686 702 521 201 381 330 270 41.5 12×Φ25 1.6 450 550 450 210
    250 10 826 842 559 252 445 387.5 324 48 16×Φ29 1.6 500 650 500 340
    300 12 965 981 635 303 521 451 381 51 16×Φ32 1.6 550 750 550 510
    350 14 991 1007 762 337 584 514.5 413 54 20×Φ32 1.6 600 800 600 750

    主要外形尺寸600LB

    DN NPS L d D D1 D2 b z×Φd f L0 H D0 重量/kg
    (mm) (in) RF RJ 堆焊
    40 11/2 318 318 241 38 156 114.5 73 22.5 4×Φ22 6.4 250 230 250 20
    50 2 330 333 292 50 165 127 92 25.5 8×Φ19 6.4 300 280 250 28
    65 21/2 381 384 330 64 190 149 105 29 8×Φ22 6.4 350 320 300 35
    80 3 444 447 356 76 210 168.5 127 32 8×Φ22 6.4 350 350 300 45
    100 4 508 511 432 100 273 216 157 38.5 8×Φ25 6.4 400 380 350 68
    125 5 559 562 508 125 330 266.5 186 44.5 8×Φ29 6.4 400 400 400 100
    150 6 660 663 559 150 356 292 216 48 12×Φ29 6.4 450 470 450 155
    200 8 794 797 660 201 419 349 270 55.5 12×Φ32 6.4 500 580 500 255
    250 10 940 943 787 252 508 432 324 63.5 16×Φ35 6.4 550 680 550 390
    300 12 1067 1070 838 303 559 489 381 67 20×Φ35 6.4 600 780 600 570

    主要外形尺寸900LB

    DN NPS L d D D1 D2 b z×Φd f L0 H D0 重量/kg
    (mm) (in) RF RJ 堆焊
    40 11/2 356 356 305 38 178 124 73 32 4×Φ29 6.4 300 250 300 28
    50 2 381 384 368 50 246 165 92 38.5 8×Φ26 6.4 350 300 300 39
    65 21/2 432 435 419 64 244 190.5 105 41.5 8×Φ29 6.4 400 340 300 49
    80 3 470 473 381 76 241 190.5 127 38.5 8×Φ26 6.4 450 370 350 63
    100 4 559 562 457 100 292 235 157 44.5 8×Φ32 6.4 450 400 400 95
    125 5 610 613 559 125 349 279.5 186 51 8×Φ35 6.4 500 430 450 140
    150 6 737 740 610 150 381 317.5 216 56 12×Φ32 6.4 550 500 500 215
    200 8 813 816 737 201 470 393.5 270 63.5 12×Φ39 6.4 600 520 550 350
    250 10 965 968 838 252 545 470 324 70 16×Φ39 6.4 700 620 600 540
    300 12 1118 1121 965 303 610 533.5 381 79.5 20×Φ39 6.4 700 820 65 0 790


    声明:【X47H提升式金属密封旋塞阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的X47H提升式金属密封旋塞阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
