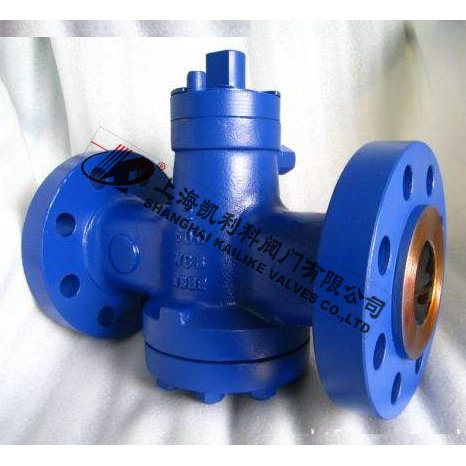

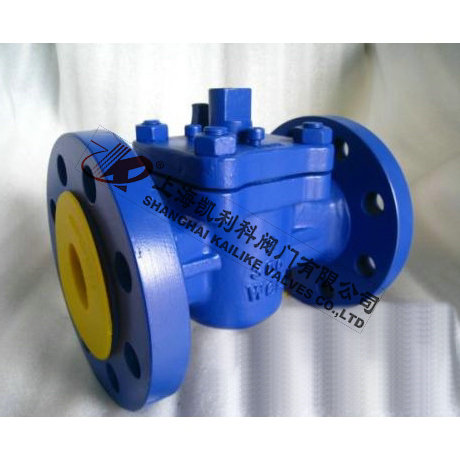

X43F美标卡套式软密封旋塞阀

产品名称：	美标卡套式软密封旋塞阀	产品型号：	X43F
公称通径：	DN15～DN400	结构形式：	圆柱形或圆锥形
公称压力：	150LB～300LB～600LB～900LB	连接方式：	法兰

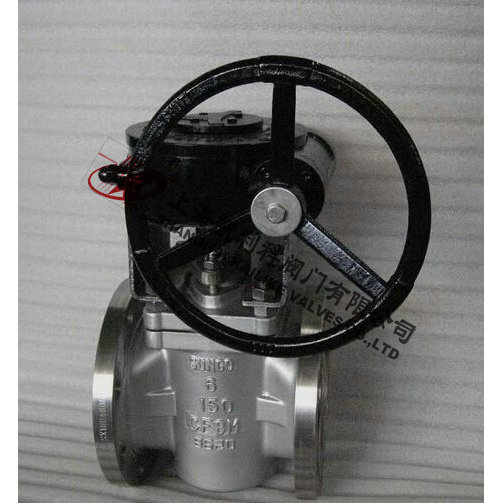

适用温度：	-29ºC～+180ºC	驱动方式：	手动、蜗轮
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽等	生产厂家：	上海凯利科阀门有限公司

产品说明

X43F美标卡套式软密封旋塞阀由阀体、阀盖、卡套、塞子、及其他零部件组成,通过旋转带孔塞子，使塞子孔与阀体孔对齐或错开，适用于公称压力级class150lb-900lb，工作温度-29-180℃的食品、石油、化工、制药、化肥、电力、贵金属等管路。

标准规范

设计标准按照API599、API6D
结构长度按照ANSI B16.10
法兰连接按照ANSI B16.5
检验试验按照API598、API6D

结构特点

1、产品结构精巧、密封可靠、密封寿命长、性能优越、造型符合工艺美学。
2、通过软性卡套与金属塞子过盈配合保证密封、可调节性强。
3、阀门可全方位安装，不受安装方向的控制；阀门体积小，对安装空间没有特殊要求。
4、阀门可用于双向流，容易制造成多通形式，便于控制管道介质流向。
5、卡套与阀体之间有独特的360°金属唇边，能够有效保护和固定卡套，使之不会随着塞子转动，并能够卡套与阀体接触面密封更可靠稳定。
6、塞子转动时会刮搽密封面，提供自清洁功能，适合于粘稠和易结垢介质。
7、阀门没有内部空腔给介质积聚。
8、阀门易于制造成防火防静电结构。

性能规范

公称压力(LB)	壳体试验压力(MPa)	密封试验压力(MPa)	适用温度(℃)	使用介质
150	3.0	2.2	≤180℃	水、蒸汽、油品等
300	7.5	5.5
600	15.0	11.0
900	22.5	16.5

零部件材料

压力级（Lb）	材料
	阀体、阀盖	塞子	调节垫圈	调节垫片	O 形圈
150、300、600、900	铸钢	WCB、Monel 合金、CF8、CF8M	F6、F316、F304L、F316L	增强聚四氟乙烯	氟橡胶
	不锈钢
	超低碳不锈钢

外形结构图



主要外形尺寸150LB

DN	DN/in	L	D0	H	重量/kg
15	1/2	108	120	85	2
20	3/4	117	140	95	3
25	1	127	140	105	4.5
32	1¼	140	200	115	5.2
40	1½	165	250	125	7.5
50	2	178	250	140	11
65	2½	190	300	150	12.5
80	3	203	300	185	18
100	4	229	350	200	23
125	5	254	350	215	32
150	6	267	200	455	52
200	8	292	240	495	115
250	10	330	280	555	195
300	12	356	320	605	305
350	14	686	320	680	325
400	16	762	360	715	340

主要外形尺寸300LB

DN	DN/in	L	D0	H	重量/kg
15	1/2	140	160	85	2.5
20	3/4	152	160	95	4
25	1	165	200	105	5
32	1¼	178	250	115	6
40	1½	190	250	125	8.5
50	2	216	300	140	13
65	2½	241	300	150	15
80	3	283	350	185	24
100	4	305	350	200	27
125	5	381	400	225	40
150	6	403	200	460	65
200	8	419	240	495	145
250	10	457	280	560	255
300	12	502	320	610	325
350	14	762	360	685	355

主要外形尺寸600LB

DN	DN/in	L	D0	H	重量/kg
25	1	216	250	125	7
32	1¼	229	250	135	8.2
40	1½	240	300	140	10.8
50	2	292	350	150	12.5
65	2½	330	350	175	15.3
80	3	356	400	195	25
100	4	432	400	215	29.5
150	6	559	280	500	70



声明：【X43F美标卡套式软密封旋塞阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的X43F美标卡套式软密封旋塞阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
