CS47H,CS17H可调式双金属片蒸汽疏水阀
CS47H、CS17H可调式双金属片蒸汽疏水阀结构独特、性能优良、排水量大、漏汽温度可调节，过冷度在2℃左右，可能排除大量冷空气和其它不凝汽体，不会产生汽堵现象。可更换内件，易于维修和调整。该阀适用于蒸汽主管线和过热蒸汽管线，能自动排除凝结水的排放温度，节能效果好。
|
产品名称： |
可调式双金属片蒸汽疏水阀 |
产品型号： |
CS47H、CS17H |
|
公称通径： |
DN15～DN100 |
结构形式： |
可调式双金属片 |
|
公称压力： |
1.6MPa |
连接方式： |
法兰、螺纹 |
|
适用温度： |
-29ºC～+425ºC |
驱动方式： |
自动 |
|
阀体材质： |
铸钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、蒸汽等 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
CS47H、CS17H可调式双金属片蒸汽疏水阀结构独特、性能优良、排水量大、漏汽温度可调节，过冷度在2℃左右，可能排除大量冷空气和其它不凝汽体，不会产生汽堵现象。可更换内件，易于维修和调整。该阀适用于蒸汽主管线和过热蒸汽管线，能自动排除凝结水的排放温度，节能效果好。热敏感元件采用进口材料，灵敏度高坚固耐用。阀前始终备凝结水，形成水封，无新鲜蒸汽泄漏。排气性能好，抗水击，并可任意角度安装。

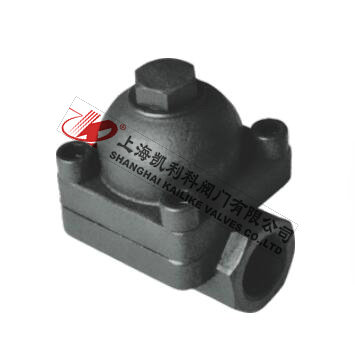

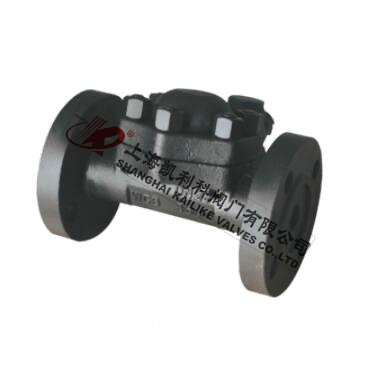

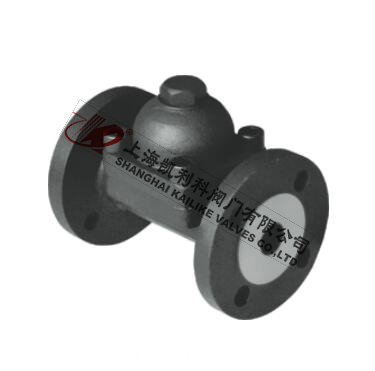

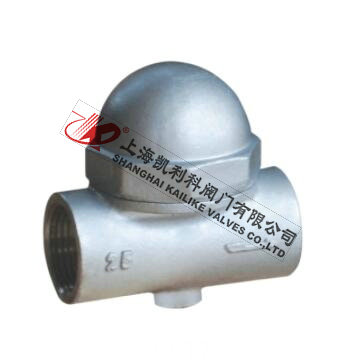

产品图
排量图
结构分析图
主要零部件
|
序号 |
名称 |
材料 |
|
1 |
阀体 |
A105 |
|
2 |
石墨封圈 |
304+石墨 |
|
3 |
滤网 |
304 |
|
4 |
平垫 |
H62 |
|
5 |
内六角圆柱头螺钉 |
304 |
|
6 |
双金属片 |
--- |
|
7 |
并冒 |
304 |
|
8 |
止动片 |
304 |
|
9 |
销 |
304 |
|
10 |
垫圈 |
H62 |
|
11 |
顶螺 |
Q235 |
|
12 |
阀盖 |
A105 |
|
13 |
密封座 |
2Cr13 |
|
14 |
螺杆+弹子 |
2Cr13 |
外形结构图
主要外形尺寸
|
型号 |
口径DN |
L |
H |
h |
W |
|
CS47H |
15 |
100 |
102 |
20 |
80 |
|
20 |
100 |
102 |
20 |
80 |
|
25 |
110 |
110 |
23 |
85 |
|
32 |
160 |
123 |
32 |
91 |
|
40 |
160 |
123 |
32 |
91 |
|
50 |
170 |
135 |
38 |
94 |
主要外形尺寸
|
型号 |
口径DN |
L |
H |
h |
W |
|
CS47H |
15 |
150 |
102 |
20 |
80 |
|
20 |
150 |
102 |
20 |
80 |
|
25 |
160 |
110 |
23 |
85 |
|
32 |
230 |
125 |
32 |
91 |
|
40 |
230 |
125 |
32 |
91 |
|
50 |
230 |
135 |
38 |
94 |
声明：【CS47H,CS17H可调式双金属片蒸汽疏水阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的CS47H,CS17H可调式双金属片蒸汽疏水阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
