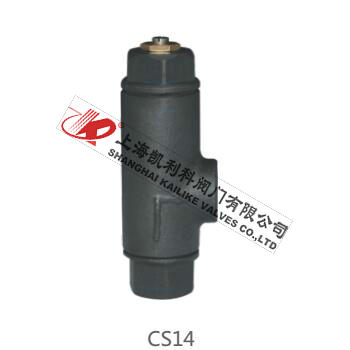

CS14可调恒温式蒸汽疏水阀
CS14可调恒温式蒸汽疏水阀属热静力型中的一种新产品。阀内感温元件中装有感温剂、饱和剂、稳定剂和填充剂组成的感温混和物，利用其对温度的热胀冷缩及状态变换，使得阀门自动关闭或开启，从而达到阻汽排水之目的。选用合适的规格便确定了冷凝水排放的温度范围，然后可在此范围内根据情况要求用调节螺钉进行调节。
|
产品名称： |
可调恒温式蒸汽疏水阀 |
产品型号： |
CS14 |
|
公称通径： |
DN15～DN100 |
结构形式： |
恒温式 |
|
公称压力： |
1.6MPa |
连接方式： |
法兰、螺纹 |
|
适用温度： |
-29ºC～+425ºC |
驱动方式： |
自动 |
|
阀体材质： |
铸钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、蒸汽等 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
CS14可调恒温式蒸汽疏水阀属热静力型中的一种新产品。阀内感温元件中装有感温剂、饱和剂、稳定剂和填充剂组成的感温混和物，利用其对温度的热胀冷缩及状态变换，使得阀门自动关闭或开启，从而达到阻汽排水之目的。选用合适的规格便确定了冷凝水排放的温度范围，然后可在此范围内根据情况要求用调节螺钉进行调节。
工作原理
该阀根据温度的变化造成感受温双金属汽的变形，从而驱使阀芯作主复移位启闭阀座孔，达到阻汽排放。热敏感元件采用进口材料，灵敏度高坚固耐用。阀前始终备凝结水，形成水封，无新鲜蒸汽泄漏。排气性能好，抗水击，并可任意角度安装。适用于蒸汽主管线和过热蒸汽管线，能自动排除凝结水的排放温度，节能效果好。
排量图
结构分析图
主要零部件
|
序号 |
名称 |
材料 |
|
1 |
尾螺 |
Q235 |
|
2 |
垫片 |
PTFE |
|
3 |
滤网 |
304 |
|
4 |
垫片 |
H62 |
|
5 |
封圈 |
304 |
|
6 |
弹簧 |
304 |
|
7 |
阀体 |
WCB |
|
8 |
波纹管 |
304 |
|
9 |
螺帽 |
Q235 |
|
10 |
封圈 |
304 |
|
11 |
垫片 |
PTFE |
|
12 |
调节螺杆 |
304 |
|
13 |
橡胶圈 |
橡胶 |
|
14 |
铜螺母 |
H62 |
|
15 |
套 |
304 |
注：1、图中曲线标注的编号（4,8，12等）代表相应工作压差下的排量及阀座代号
2、压差是指疏水阀的入口端与出口端的压力差
外形结构图
主要外形尺寸
|
型号 |
口径DN |
L |
H |
h |
W |
|
STC |
15 |
150 |
117 |
43 |
44 |
|
20 |
150 |
165 |
48 |
44 |
|
25 |
160 |
170 |
53 |
44 |
|
32 |
230 |
136 |
72 |
48 |
|
40 |
230 |
136 |
72 |
48 |
|
50 |
230 |
235 |
82 |
50 |
|
65 |
230 |
235 |
82 |
62 |
|
80 |
310 |
320 |
113 |
75 |
|
100 |
310 |
320 |
113 |
95 |
主要外形尺寸
|
型号 |
口径DN |
L |
H |
h |
W |
|

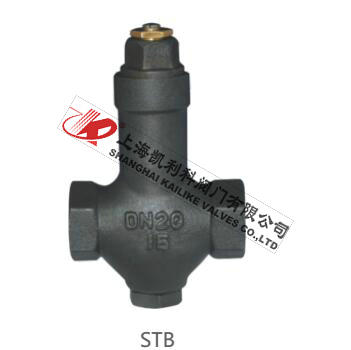

STB |
15 |
90 |
150 |
43 |
44 |
|
20 |
100 |
150 |
48 |
48 |
|
25 |
120 |
165 |
48 |
50 |
|
32 |
130 |
175 |
72 |
62 |
|
40 |
140 |
185 |
72 |
62 |
|
50 |
160 |
195 |
82 |
75 |

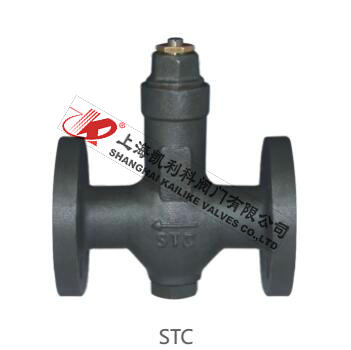

主要外形尺寸
|
型号 |
口径DN |
L |
H |
h |
W |
|
CS14 |
15 |
35 |
176 |
92 |
49 |
|
20 |
35 |
176 |
92 |
49 |
|
25 |
37 |
190 |
102 |
57 |
|

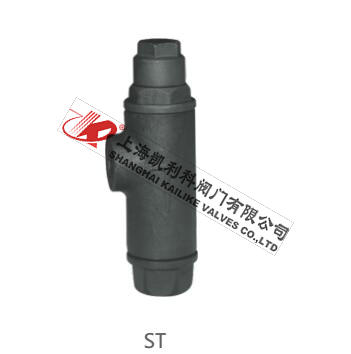

ST |
15 |
35 |
150 |
63 |
49 |
|
20 |
35 |
150 |
63 |
49 |
|
25 |
37 |
165 |
71 |
57 |
