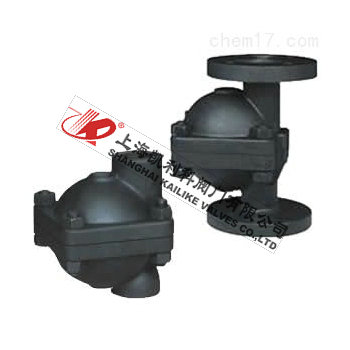

CS11H-3NL立式自由浮球式疏水阀
CS11H-3NL立式自由浮球式疏水阀根据浮力的原理，使阀体内的浮球随水位变化作升降运动，以达到阀门启闭，即排水阻汽的作用。尤其对压力低、排水量低和温度稳定性要求高，不宜带存凝结水的蒸汽设备更为适用。能排连续饱和水，至使设备凝结水滞存量较少、升温快、加热温度稳定。能连续排水、性稳定、排水量大、漏水量小。
|
产品名称： |
立式自由浮球式疏水阀 |
产品型号： |
CS11H-3NL |
|
公称通径： |
DN15～DN50 |
结构形式： |
立式 |
|
公称压力： |
1.6MPa～2.5MPa～4.0MPa |
连接方式： |
法兰、内螺纹 |
|
适用温度： |
-29ºC～+425ºC |
驱动方式： |
自动 |
|
阀体材质： |
铸钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、蒸汽等 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
CS11H-3NL立式自由浮球式疏水阀根据浮力的原理，使阀体内的浮球随水位变化作升降运动，以达到阀门启闭，即排水阻汽的作用。尤其对压力低、排水量低和温度稳定性要求高，不宜带存凝结水的蒸汽设备更为适用。能排连续饱和水，至使设备凝结水滞存量较少、升温快、加热温度稳定。能连续排水、性稳定、排水量大、漏水量小。
外形结构图
主要外形尺寸
|
型号 |
口径DN |
L |
H |
h |
W |
|
CS11H-3NL |
15 |
160 |
63 |
30 |
113 |
|
20 |
160 |
63 |
30 |
113 |
|
25 |
160 |
63 |
30 |
113 |
|
32 |
250 |
100 |
38 |
172 |
|
40 |
250 |
100 |
38 |
172 |
|
50 |
250 |
100 |
38 |
172 |
主要外形尺寸
|
型号 |
口径DN |
L |
H |
h |
W |
|
CS11H-3NL |
15 |
125 |
63 |
30 |
113 |
|
20 |
125 |
63 |
30 |
113 |
|
25 |
125 |
63 |
30 |
113 |
|
32 |
200 |
100 |
38 |
172 |
|
40 |
200 |
100 |
38 |
172 |
|
50 |
200 |
100 |
38 |
172 |
声明：【CS11H-3NL立式自由浮球式疏水阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的CS11H-3NL立式自由浮球式疏水阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
