UNA23H,UNA26H杠杆浮球式疏水阀
UNA23H、UNA26H杠杆浮球式疏水阀广泛用于工业蒸汽加热设备，各种大型热交换器及干燥机、夹套锅等，特别应用于冷凝水特大排量在的工作场合。用于蒸汽加热设备和凝结水回收系统及需要快速排除凝结水的工况，能自动、迅速、连续地排除凝结水，有效地阻止蒸汽泄漏，并获得最好的加热效果。
|
产品名称： |
杠杆浮球式疏水阀 |
产品型号： |
UNA23H、UNA26H |
|
公称通径： |
DN15～DN50 |
结构形式： |
杠杆式 |
|
公称压力： |
1.6MPa～2.5MPa～4.0MPa |
连接方式： |
法兰 |
|
适用温度： |
-29ºC～+425ºC |
驱动方式： |
自动 |
|
阀体材质： |
铸钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、蒸汽等 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
UNA23H、UNA26H杠杆浮球式疏水阀广泛用于工业蒸汽加热设备，各种大型热交换器及干燥机、夹套锅等，特别应用于冷凝水特大排量在的工作场合。用于蒸汽加热设备和凝结水回收系统及需要快速排除凝结水的工况，能自动、迅速、连续地排除凝结水，有效地阻止蒸汽泄漏，并获得最好的加热效果。
产品特点
1、能连续排放饱和凝结水加热设备不会有水积聚，从而获得最高的热效率。
2、蒸汽压力变化时不受影响浮球带动杠杆自动调节阀座孔的开度，工作连续，性能稳定。
3、排空气性能好自动排空气装置能排除不凝结的冷热气体，无气锁现象，工作平稳无噪音。
工作原理
该阀刚启动时，自动排空气装置迅速排除系统中不凝结气体，当蒸汽和热凝结水进入后，阀腔内温度随着升高，排空气装置自动关闭，浮球根据凝结水水位的变化而作升降，带动杠杆调节阀座孔的开度，连续排放凝结水。当凝结水停止进入时，浮球靠自重下降，驱使杠杆带动阀芯关闭排水阀座孔。
排量图
注：1、图中曲线标注的编号（4,8，12等）代表相应工作压差下的排量及阀座代号
2、压差是指疏水阀的入口端与出口端的压力差

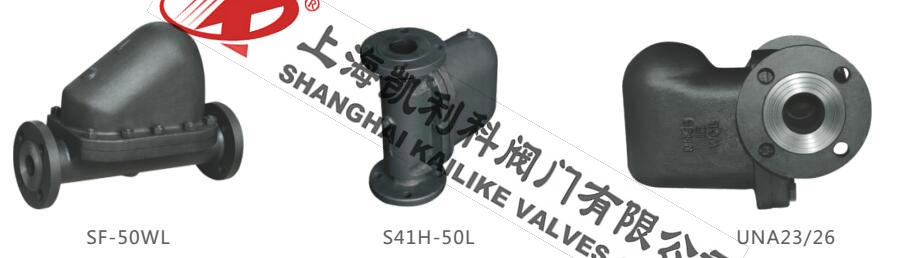

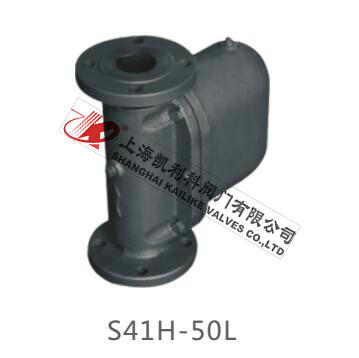

产品示意图

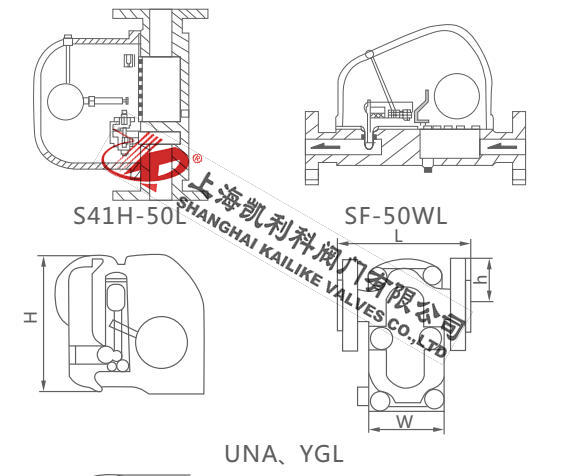

外形结构图
主要外形尺寸
|
型号 |
口径DN |
L |
H |
h |
W |
|
S41H-50L |
15 |
310 |
230 |
198 |
135 |
|
S41H-50L |
20 |
310 |
230 |
198 |
135 |
|
S41H-50L |
25 |
310 |
230 |
198 |
135 |
|
S41H-50L |
40 |
360 |
295 |
198 |
170 |
|
S41H-50L |
50 |
360 |
295 |
198 |
170 |
|
SF-50WL（垂直式） |
50 |
320 |
250 |
160 |
160 |
|
SF-50WL |
50 |
270 |
250 |
160 |
324 |
|
UNA23H/UNA26H |
15-20 |
145 |
128 |
60 |
90 |
|
UNA23H/UNA26H |
25 |
145 |
128 |
60 |
90 |
|
UNA23H/UNA26H |
32-50 |
145 |
128 |
60 |
90 |
