FT43H杠杆浮球式疏水阀

您的位置:阀门 - 疏水阀 - FT43H杠杆浮球式疏水阀 更新时间:2024-11-01 08:11:45
FT43H杠杆浮球式疏水阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:FT43H杠杆浮球式疏水阀广泛用于工业蒸汽加热设备,各种大型热交换器及干燥机、夹套锅等,特别应用于冷凝水特大排量在的工作场合。用于...

    • 产品描述
    • 在线询价
    • 技术咨询

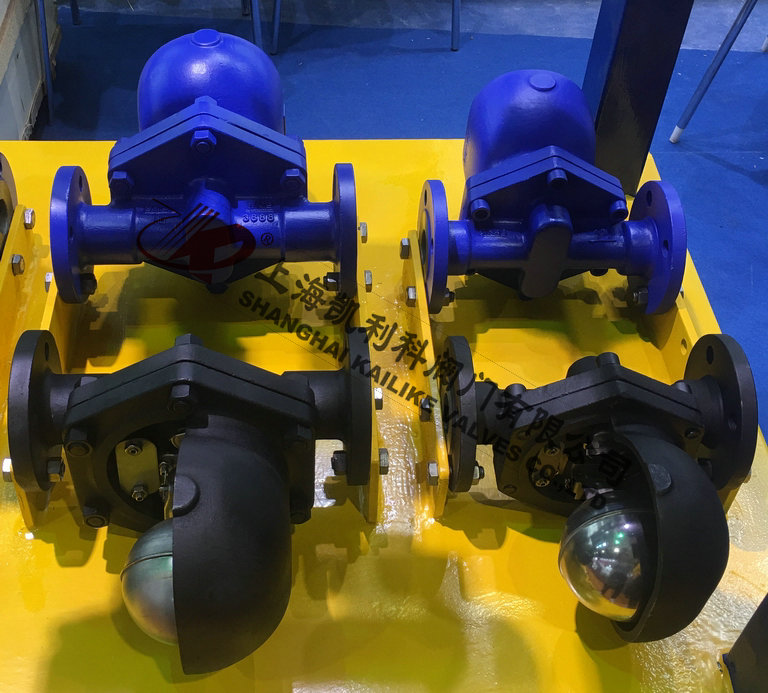

    FT43H杠杆浮球式疏水阀FT43H杠杆浮球式疏水阀

    FT43H杠杆浮球式疏水阀广泛用于工业蒸汽加热设备,各种大型热交换器及干燥机、夹套锅等,特别应用于冷凝水特大排量在的工作场合。用于蒸汽加热设备和凝结水回收系统及需要快速排除凝结水的工况,能自动、迅速、连续地排除凝结水,有效地阻止蒸汽泄漏,并获得最好的加热效果。

    产品名称: 杠杆浮球式疏水阀 产品型号: FT43H
    公称通径: DN15~DN50 结构形式: 杠杆式
    公称压力: 1.6MPa~2.5MPa~4.0MPa 连接方式: 法兰、内螺纹、承插焊
    适用温度: -29ºC~+425ºC 驱动方式: 自动
    阀体材质: 铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、蒸汽等 生产厂家: 上海凯利科阀门有限公司

    产品说明

    FT43H杠杆浮球式疏水阀广泛用于工业蒸汽加热设备,各种大型热交换器及干燥机、夹套锅等,特别应用于冷凝水特大排量在的工作场合。用于蒸汽加热设备和凝结水回收系统及需要快速排除凝结水的工况,能自动、迅速、连续地排除凝结水,有效地阻止蒸汽泄漏,并获得最好的加热效果。

    产品特点

    1、能连续排放饱和凝结水加热设备不会有水积聚,从而获得最高的热效率。
    2、蒸汽压力变化时不受影响浮球带动杠杆自动调节阀座孔的开度,工作连续,性能稳定。
    3、排空气性能好自动排空气装置能排除不凝结的冷热气体,无气锁现象,工作平稳无噪音。

    工作原理

           该阀刚启动时,自动排空气装置迅速排除系统中不凝结气体,当蒸汽和热凝结水进入后,阀腔内温度随着升高,排空气装置自动关闭,浮球根据凝结水水位的变化而作升降,带动杠杆调节阀座孔的开度,连续排放凝结水。当凝结水停止进入时,浮球靠自重下降,驱使杠杆带动阀芯关闭排水阀座孔。

    排量图


    注:1、图中曲线标注的编号(4,8,12等)代表相应工作压差下的排量及阀座代号
            2、压差是指疏水阀的入口端与出口端的压力差

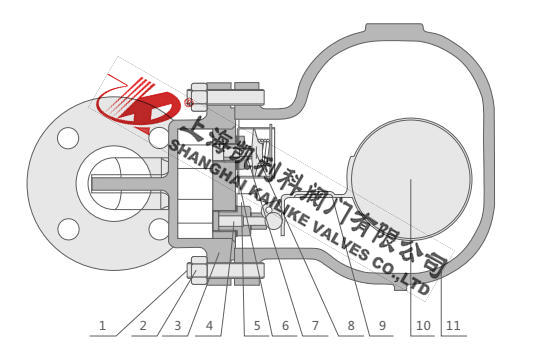

    结构分析图



    主要零部件

    序号 名称 材料
    1 螺柱 WCB
    2 螺母 Q235
    3 阀体 304
    4 弹子密封座 304
    5 支架 35CrMoA
    6 垫圈 45
    7 膜盒密封座 H62
    8 膜盒 304
    9 杠杆 304
    10 浮球 304
    11 阀盖 304

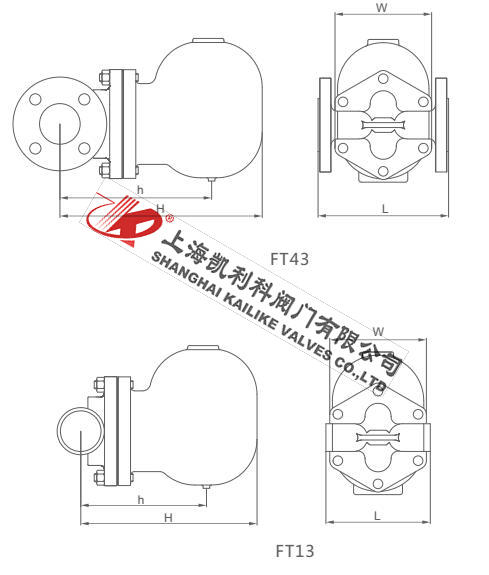

    外形结构图



    主要外形尺寸

    型号 口径DN L H h W
    FT43H 15 150 250 190 118
    20 150 250 190 118
    25 160 250 190 118
    32 230 335 270 175
    40 230 335 270 175
    50 230 350 280 175

    主要外形尺寸

    型号 口径DN L H h W
    FT13H 15 120 199 124 110
    20 120 199 124 110
    25 120 204 129 110
    32 120 204 129 110

    声明:【FT43H杠杆浮球式疏水阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的FT43H杠杆浮球式疏水阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
