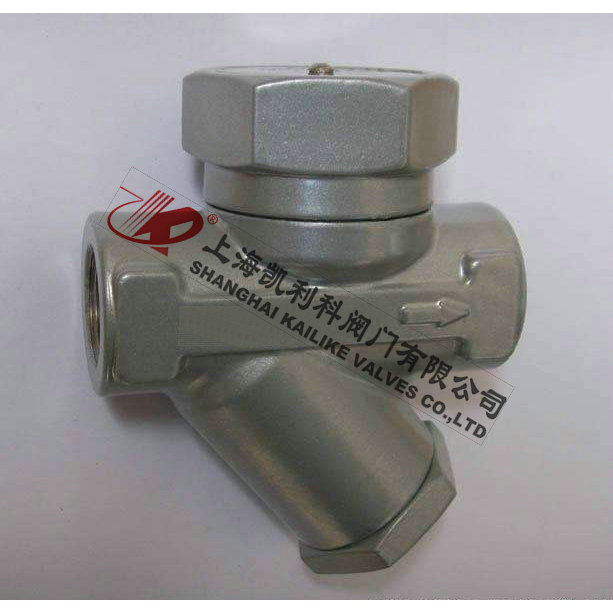

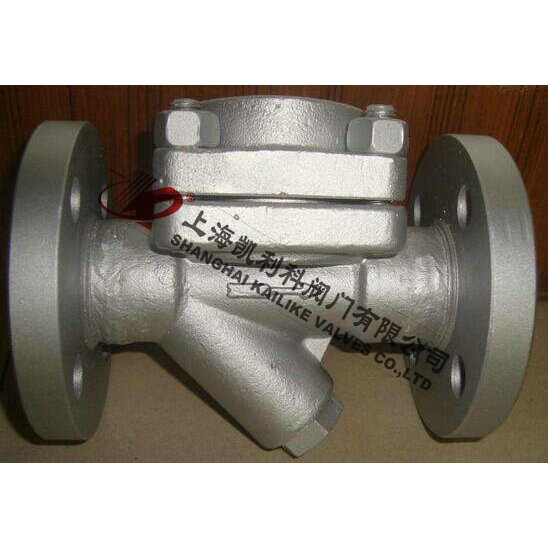

CS16H膜盒式蒸汽疏水阀是目前国际上最常用的先进节能型疏水阀。膜盒式蒸汽疏水阀的反应非常灵敏，工作时阀前存有高温凝结水，无蒸汽泄漏，节能效果显著。CS16H膜盒式蒸汽疏水阀适用于蒸汽主管线、蒸汽伴热管网、仪表伴热和小型加热设备的阻汽排水，使用范围很广。
| 产品名称： | 膜盒式蒸汽疏水阀 | 产品型号： | CS16H |
| 公称通径： | DN15～DN50 | 结构形式： | 膜盒式 |
| 公称压力： | 1.6MPa～2.5MPa～4.0MPa | 连接方式： | 法兰、内螺纹、承插焊 |
| 适用温度： | -29ºC～+425ºC | 驱动方式： | 自动 |
| 阀体材质： | 铸钢、不锈钢 | 制造标准： | 国标GB、德国DIN、美国API、ANSI |
| 适用介质： | 水、蒸汽等 | 生产厂家： | 上海凯利科阀门有限公司 |
| 序号 | 名称 | 材料 |
| 1 | 螺柱 | 35CrMoA |
| 2 | 螺母 | 45 |
| 3 | 标牌 | 304 |
| 4 | 阀盖 | WCB |
| 5 | 双金属片膜盒 | 304 |
| 6 | 双金属片膜盒密封座 | 304 |
| 7 | 石墨垫片 | 石墨 |
| 8 | 垫片 | H62 |
| 9 | 滤网 | 304 |
| 10 | 阀体 | WCB |
| 11 | 垫片 | H62 |
| 12 | 螺堵 | Q235 |
| 型号 | 口径DN | L | H | h | W |
|
CS46H-16C CS46H-25C CS46H-40C |
15 | 150 | 62 | 58 | 72 |
| 20 | 150 | 62 | 58 | 72 | |
| 25 | 160 | 62 | 58 | 72 | |
| 32 | 230 | 87 | 65 | 95 | |
| 40 | 230 | 87 | 65 | 95 | |
| 50 | 230 | 87 | 65 | 95 |
| 型号 | 口径DN | L | H | h | W |
|
CS16H-16C CS16H-25C CS16H-40C |
15 | 100 | 62 | 58 | 72 |
| 20 | 100 | 62 | 58 | 72 | |
| 25 | 120 | 62 | 58 | 72 | |
| 32 | 150 | 87 | 68 | 95 | |
| 40 | 160 | 87 | 68 | 95 | |
| 50 | 160 | 87 | 68 | 95 |
声明：【CS16H膜盒式蒸汽疏水阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的CS16H膜盒式蒸汽疏水阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
