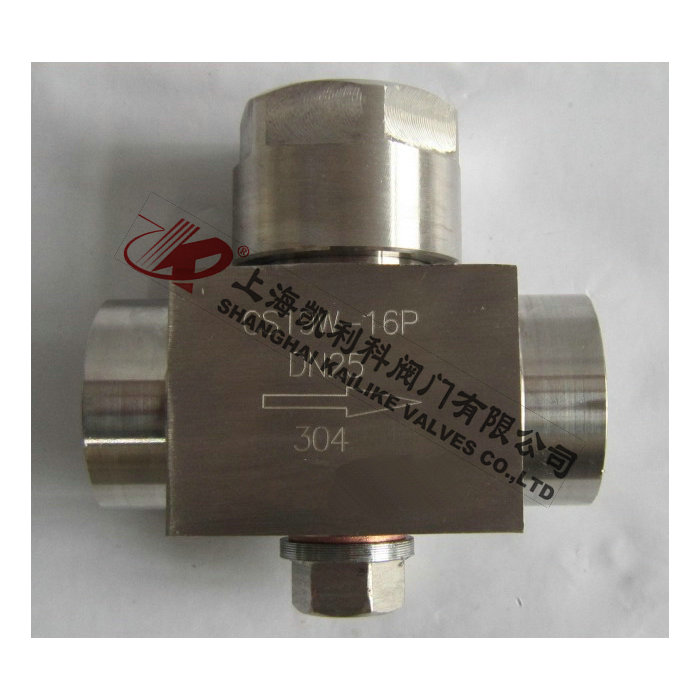

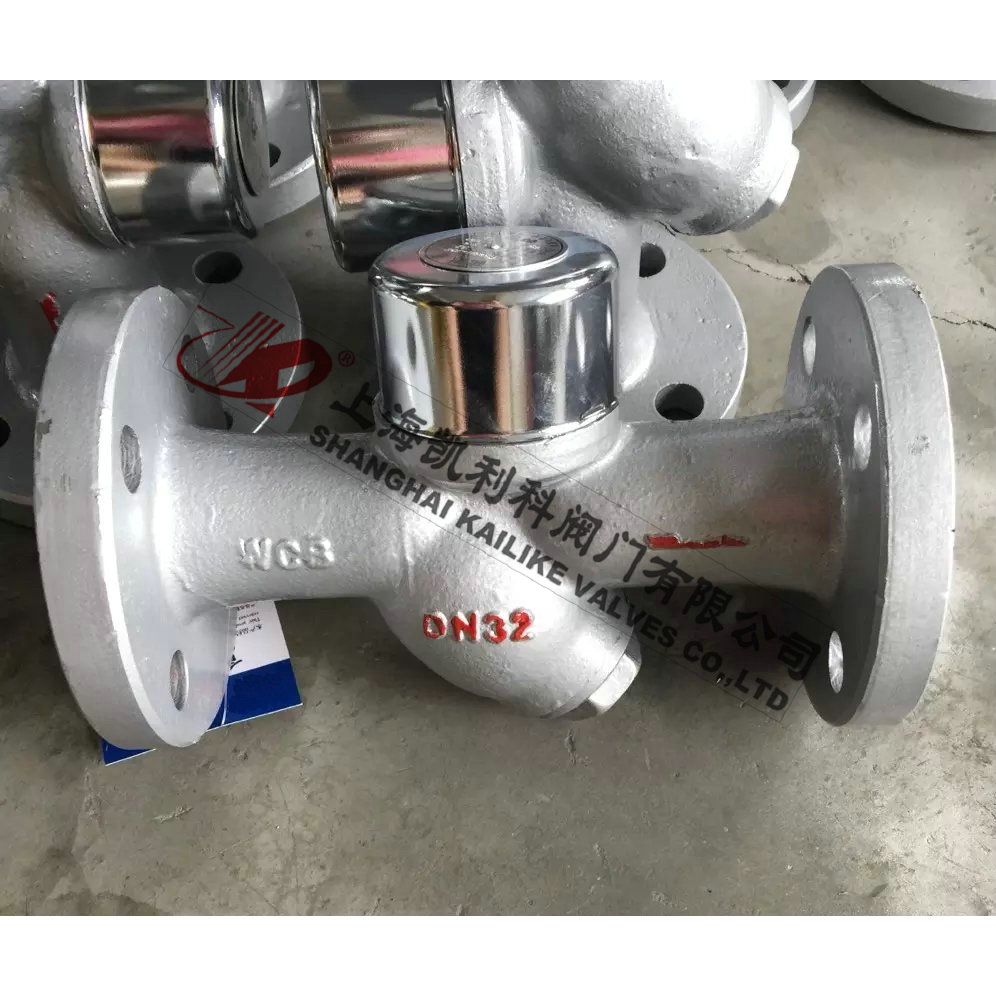

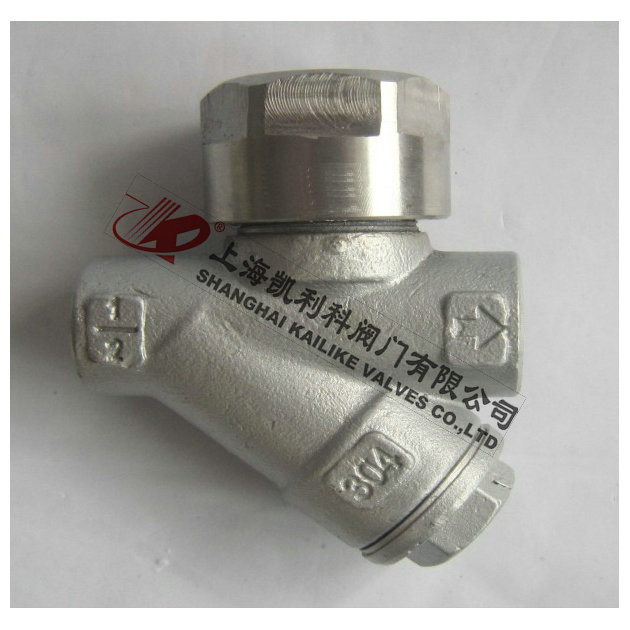

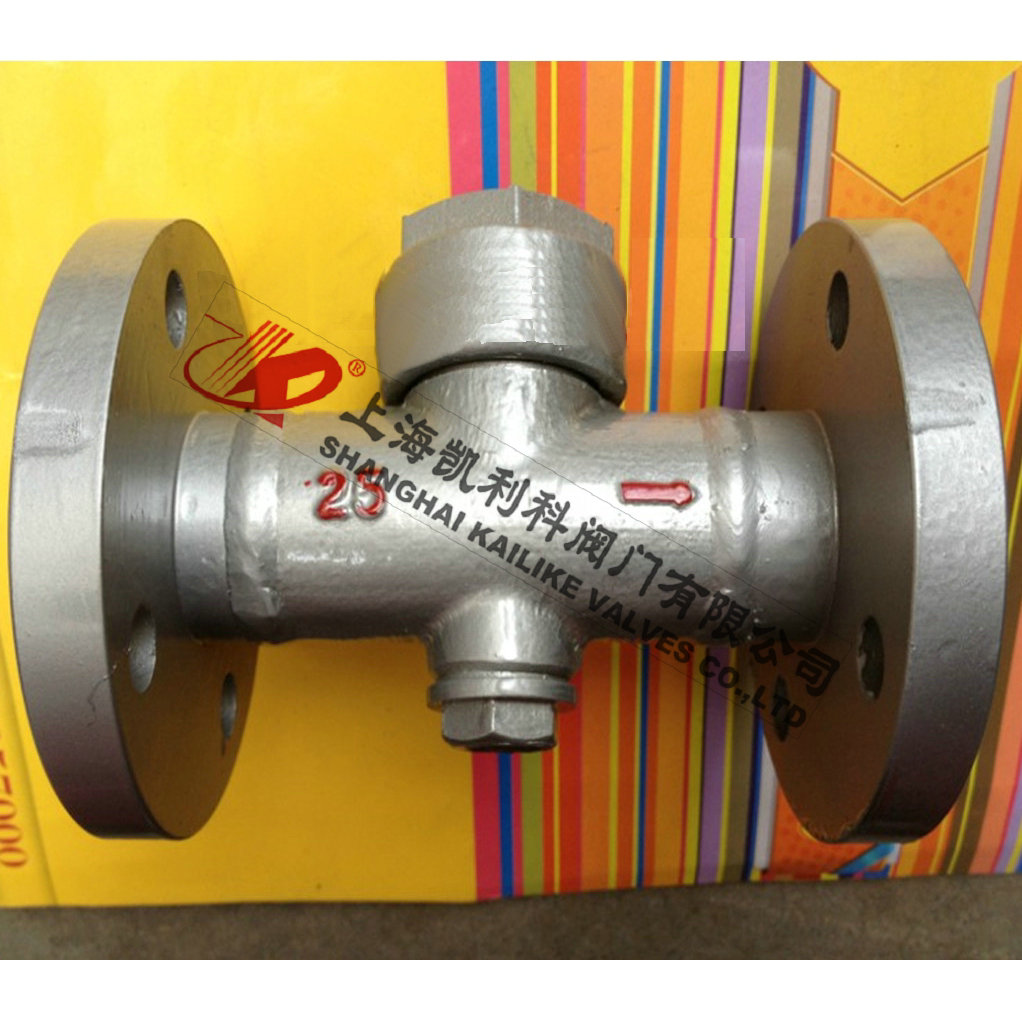

CS49H圆盘式蒸汽疏水阀

CS49H圆盘式蒸汽疏水阀是利用热动力学特性，当凝结水排流较低时会发生第二次蒸发，并在粘度、密封等方面与蒸汽方面存在差异驱动启闭件。带蒸汽或空气保温装置，不受环境温度影响，减少动作频率，延长寿命。备有过滤器和排污。该阀动作灵敏可靠，排水量大。适用于高温蒸汽主管线和过热蒸汽管网的阻汽排水。

产品名称：	圆盘式蒸汽疏水阀	产品型号：	CS49H
公称通径：	DN15～DN150	结构形式：	圆盘式
公称压力：	1.6MPa～2.5MPa～4.0MPa～6.4MPa	连接方式：	法兰、内螺纹、承插焊
适用温度：	-29ºC～+425ºC	驱动方式：	自动
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、蒸汽等	生产厂家：	上海凯利科阀门有限公司

产品说明

CS49H圆盘式蒸汽疏水阀是利用热动力学特性，当凝结水排流较低时会发生第二次蒸发，并在粘度、密封等方面与蒸汽方面存在差异驱动启闭件。带蒸汽或空气保温装置，不受环境温度影响，减少动作频率，延长寿命。备有过滤器和排污。该阀动作灵敏可靠，排水量大。适用于高温蒸汽主管线和过热蒸汽管网的阻汽排水。

结构特点

CS49H圆盘式蒸汽疏水阀结构合理、体积小、重量轻、安装方便。不怕冻、耐水击、耐过热带有不锈钢过滤装置、维护方便动作灵敏、密封性能好，使用寿命长。

工作原理

CS49H圆盘式蒸汽疏水阀是利用蒸汽和凝结水通过阀孔时流速和体积产生变化的不同热力学性质，驱动阀片开关阀座孔，从而达到阻汽排水。

排量图

注：1、图中曲线标注的编号（4,8，12等）代表相应工作压差下的排量及阀座代号
2、压差是指疏水阀的入口端与出口端的压力差

结构分析图

主要零部件

序号	名称	材料
1	阀体	WCB、A105、SS304
2	密封垫片	H62
3	阀盖	Q235、WCB、SS304
4	阀冒	Q235、WCB、SS304
5	标牌	SS304
6	螺钉	SS304
7	阀片	SS304
8	滤网	SS304
9	尾螺	2Cr13
10	密封垫片	H62

外形结构图

主要外形尺寸

型号	口径DN	L	H	h	W
CS49H-16C CS49H-25C CS49H-40C	15	150	95	36	59
	20	150	100	40	59
	25	160	108	42	59
	32	200	115	50	73
	40	230	115	50	73
	50	230	127	52	73
	65	250	173	80	73
	80	280	203	100	97
	100	310	218	110	97
	125	310	218	110	97
	150	350	254	110	107

主要外形尺寸

型号	口径DN	L	H	h	W
CS49H-64C	15	210	110	25	108
	20	210	110	25	108
	25	210	110	25	108
	32	270	145	34	124
	40	270	145	34	124
	50	270	145	34	124

主要外形尺寸

型号	口径DN	L	H	h	W
CS19H-16C CS19H-25C CS19H-40C CS19H-64C	15	75	95	36	59
	20	85	100	40	59
	25	95	108	42	59
	32	115	115	50	73
	40	115	115	50	73
	50	170	127	87	73

主要外形尺寸

型号	口径DN	L	H	h	W
CS69H-16C CS69H-25C CS69H-40C CS69H-64C	15	130	110	25	108
	20	130	110	25	108
	25	130	110	25	108
	32	140	145	34	124
	40	140	145	34	124
	50	140	145	34	124

排量图

注：1、图中曲线标注的编号（4,8，12等）代表相应工作压差下的排量及阀座代号
2、压差是指疏水阀的入口端与出口端的压力差

结构分析图

主要零部件

序号	名称	材料
1	阀体	WCB、SS304
2	过滤网	SS304
3	密封垫片	PPL
4	底盖	Q235、WCB、SS304
5	密封垫片	PPL
6	阀座	SS304
7	密封垫片	PPL
8	阀片	SS304
9	阀盖	Q235、WCB、SS304
10	防护盖	Q235、WCB、SS304

外形结构图

主要外形尺寸

型号	口径DN	L	H	h	W
CS49H-16C Y型 CS49H-25C Y型 CS49H-40C Y型 CS49H-64C Y型	15	150	110	50	53
	20	150	110	50	53
	25	160	110	50	53
	32	230	148	70	68
	40	230	148	70	68
	50	230	158	77	77

主要外形尺寸

型号	口径DN	L	H	h	W
CS19H-16C Y型 CS19H-25C Y型 CS19H-40C Y型 CS19H-64C Y型	15	90	110	50	53
	20	90	112	52	53
	25	90	118	56	53
	32	130	160	81	77
	40	130	160	81	77
	50	150	195	95	80
