A28H、A28W、A28Y弹簧全启式外螺纹安全阀适用于工作温度≤200℃的水、空气、蒸气等介质的设备或管路上。A28Y适用于工作温度≤200℃有腐蚀性介质的设备或管路上，作为超压保护装置。
| 产品名称： | 弹簧全启式外螺纹安全阀 | 产品型号： | A28H、A28W、A28Y |
| 公称通径： | DN15～DN80 | 结构形式： | 弹簧全启式 |
| 公称压力： | 1.6MPa～6.4MPa | 连接方式： | 外螺纹 |
| 适用温度： | -40ºC～+200ºC | 驱动方式： | 弹簧自动起跳 |
| 阀体材质： | 铜、铁、铸钢、不锈钢 | 制造标准： | 国标GB、德国DIN、美国API、ANSI |
| 适用介质： | 水、蒸汽、空气、气体等 | 生产厂家： | 上海凯利科阀门有限公司 |
| NO. | 零件名称 | A28H材料 | A28W-P材料 | A28W-R材料 |
| 1 | 阀体 | HT350 | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 2 | 阀座 | 35 | ZG1Cr18Ni9Ti | ZG1Cr18Ni9Ti |
| 3 | 调节圈 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 4 | 阀瓣 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 5 | 弹簧 | 50CrVA | 50CrVA包覆氟塑料 | 50CrVA包覆氟塑料 |
| 6 | 阀杆 | 2Cr13 | 2Cr13 | 1Cr18Ni9Ti |
| 7 | 调整螺杆 | 45 | 2Cr13 | 1Cr18Ni9Ti |
| 8 | 保护罩 | ZG200-400 | ZG200-400 | 1Cr18Ni9Ti |
| 密封面材料 | 堆焊D507 | 堆焊Co基硬质合金 | ||

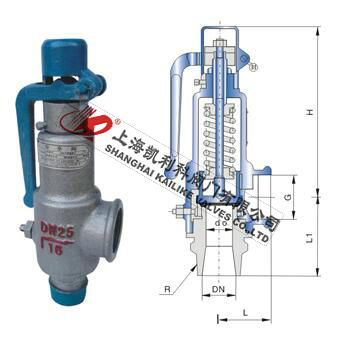

| 公称通径 | 尺寸 | |||||
| do | Rc | L | L1 | G | H | |
| 15 | 10 | 1/2" | 40 | 65 | 1/2" | 135 |
| 20 | 15 | 3/4" | 45 | 70 | 3/4" | 140 |
| 25 | 20 | 1" | 45 | 76 | 1" | 155 |
| 32 | 25 | 11/4" | 55 | 85 | 11/4" | 170 |
| 40 | 32 | 11/2" | 55 | 85 | 11/2" | 310 |
| 50 | 40 | 2" | 67 | 100 | 2" | 322 |
| 65 | 50 | 21/2" | 76 | 112 | 21/2" | 344 |
| 80 | 65 | 3" | 110 | 135 | 3" | 395 |
声明：【A28H,A28W,A28Y弹簧全启式外螺纹安全阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的A28H,A28W,A28Y弹簧全启式外螺纹安全阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
