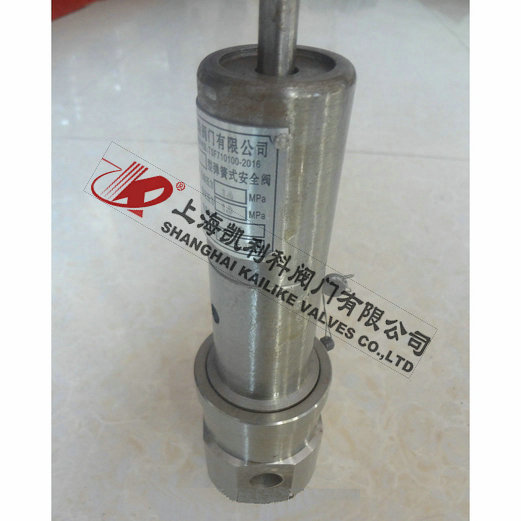

AQ空压机高压安全阀
AQ空压机高压安全阀适用于工作温度≤200℃的空气，系空压机专用安全阀，当设备内压力超过允许值时，阀门自动开启，继而全量排放，当压力降低到规定值时，阀门自动关闭，保证设备安全运行。
|
产品名称： |
空压机高压安全阀 |
产品型号： |
AQ |
|
公称通径： |
DN20～DN25 |
结构形式： |
弹簧式 |
|
公称压力： |
1.6MPa～32.0MPa |
连接方式： |
外螺纹 |
|
适用温度： |
-29ºC～+200ºC |
驱动方式： |
弹簧自动起跳 |
|
阀体材质： |
铸钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
空气、气体等 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
AQ空压机高压安全阀适用于工作温度≤200℃的空气，系空压机专用安全阀，当设备内压力超过允许值时，阀门自动开启，继而全量排放，当压力降低到规定值时，阀门自动关闭，保证设备安全运行。
主要零件材料
|
NO. |
零件名称 |
AQ-20材料 |
|
1 |
阀体 |
2Cr13 |
|
2 |
阀座 |
2Cr13 |
|
3 |
阀瓣 |
2Cr13 |
|
4 |
阀杆 |
2Cr13 |
|
5 |
阀盖 |
ZG230-450 |
|
6 |
阀帽 |
ZG230-450 |
外形结构图
主要外形尺寸
|
公称通径 |
尺寸 |
|
do |
G |
D |
D1 |
Z-ød |
L |
H |
|
20 |
17 |
G1" |
62 |
44 |
4-17 |
25 |
220 |
|
25 |
20 |
M36×2 |
70 |
50 |
4-20 |
28 |
226 |
声明：【AQ空压机高压安全阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的AQ空压机高压安全阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
