A38Y,A43H,A37H双联弹簧式安全阀

您的位置：阀门 - 安全阀 - A38Y,A43H,A37H双联弹簧式安全阀 更新时间：2024-11-01 08:11:35
A38Y,A43H,A37H双联弹簧式安全阀
    • 质量安全：压力、材质、密封等全方位检测确保质量过关！
    • 价格比较：在相同品质的情况下，厂里直销，更具有优势！
    • 交货快捷：常规产品现货供应，生产加工销售一条龙服务！
      导读：A38Y、A43H、A37H双联弹簧式安全阀适用于工作温度≤350℃的蒸汽、水等介质的设备和管路上。作为超压保护装置。A38Y、A43H、A37H型双联弹簧式...

    • 产品描述
    • 在线询价
    • 技术咨询

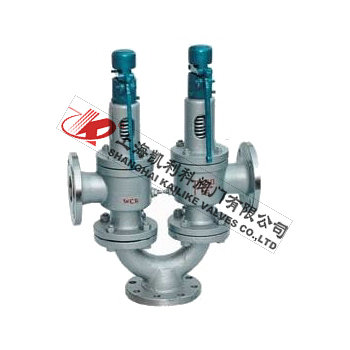

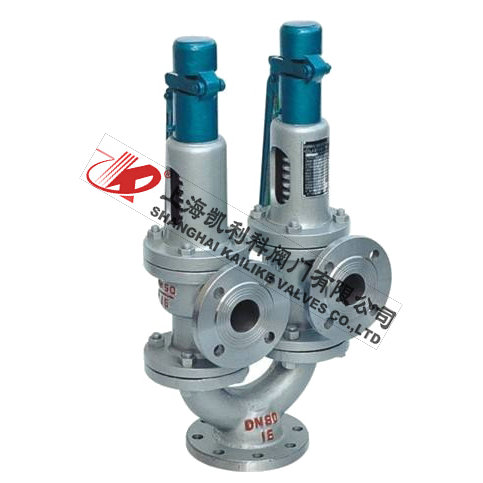

    A38Y,A43H,A37H双联弹簧式安全阀A38Y,A43H,A37H双联弹簧式安全阀

    A38Y、A43H、A37H双联弹簧式安全阀适用于工作温度≤350℃的蒸汽、水等介质的设备和管路上。作为超压保护装置。A38Y、A43H、A37H型双联弹簧式安全阀是在Y型接头上装设两个同样规格的A48Y或A47H型安全阀而构成，其公称通径系列指Y型接头进口通径。

    产品名称： 双联弹簧式安全阀 产品型号： A38Y、A43H、A37H
    公称通径： DN15～DN400 结构形式： 弹簧式
    公称压力： 1.6MPa～4.0MPa 连接方式： 法兰
    适用温度： -29ºC～+540ºC 驱动方式： 弹簧自动起跳
    阀体材质： 铸钢、不锈钢 制造标准： 国标GB、德国DIN、美国API、ANSI
    适用介质： 水、蒸汽、空气、气体等 生产厂家： 上海凯利科阀门有限公司

    产品说明

    A38Y、A43H、A37H双联弹簧式安全阀适用于工作温度≤350℃的蒸汽、水等介质的设备和管路上。作为超压保护装置。A38Y、A43H、A37H型双联弹簧式安全阀是在Y型接头上装设两个同样规格的A48Y或A47H型安全阀而构成，其公称通径系列指Y型接头进口通径。

    双联组合

    A38Y型 相应的A48Y型
    50 32×2
    80 50×2
    100 65×2
    150 100×2
    A43Y型 相应的A47Y型
    50 32×2
    80 50×2
    100 80×2
    125 100×2
    150 125×2
    A37Y型 相应的A47Y型
    50 32×2
    80 65×2
    100 80×2
    125 100×2
    150 125×2

    外形结构图



    主要外形尺寸

    型号 公称通径 do D K g g1 b f f1 Z-ød DN D1 K1 g2 b1 f Z1-ød1 L L1 L0 h H
    A38Y-16C 50 20 165 125 100   20 3   4-18 40 150 110 85 16 3 4-18 198 100 165 225 636
    80 32 200 160 135   20 3   8-18 65 185 145 120 20 3 4-18 230 120 190 265 817
    100 40 220 180 155   22 3   8-18 80 200 160 135 20 3 8-18 293 140 265 265 921
    150 80 285 240 210   24 3   8-23 125 250 210 185 22 3 8-18 320 175 250 420 1097
    A38Y-25 50 20 165 125 100   20 3   4-18 40 150 110 85 16 3 4-18 198 100 165 225 636
    80 32 200 160 135   22 3   8-18 65 185 145 120 20 3 4-18 230 120 190 265 817
    100 40 230 190 160   24 3   8-23 80 200 160 135 20 3 8-18 293 140 265 265 921
    150 80 300 250 218   30 3   8-26 125 250 210 185 22 3 8-18 320 175 250 420 1097
    A38Y-40 50 20 165 125 100 88 20 3 4 4-18 40 150 110 85 16 3 4-18 198 100 165 225 636
    80 32 200 160 135 121 22 3 4 8-18 65 185 145 120 20 3 4-18 230 120 190 265 817
    100 40 235 190 160 150 24 3 4.5 8-23 80 200 160 135 20 3 8-18 293 140 265 265 921
    150 80 300 250 218 204 30 3 4.5 8-26 125 250 210 185 22 3 8-18 320 175 250 420 1097

    主要外形尺寸

    型号 公称通径 do D K g g1 b f f1 Z-ød DN D1 K1 g2 b1 f Z1-ød1 L L1 L0 h H
    A37H-16C A43H-16C 50 25 165 125 100   20 3   4-18 32 140 100 78 18 2 4-18 115 110 165 235 547
    80 40 200 160 135   20 3   8-18 50 165 125 100 16 3 4-18 135 120 190 285 795
    80 50 200 160 135   20 3   8-18 65 185 145 120 18 3 4-18 140 130 205 310 835
    100 65 220 180 155   22 3   8-18 80 200 160 135 20 3 8-18 160 135 255 355 890
    125 80 250 210 185   22 3   8-18 100 220 180 155 22 3 8-18 170 160 260 410 1170
    150 100 285 240 210   24 3   8-23 125 250 210 185 22 3 8-18 190 190 275 430 1240
    A37H-25 A43H-25 50 25 165 125 100   20 3   4-18 32 140 100 78 18 2 4-18 115 110 165 235 547
    80 40 200 160 135   22 3   8-18 50 165 125 100 16 3 4-18 135 120 190 285 795
    80 50 200 160 135   22 3   8-18 65 185 145 120 18 3 4-18 140 130 205 310 835
    100 65 230 190 160   24 3   8-23 80 200 160 135 20 3 8-18 160 135 255 355 890
    125 80 270 220 188   28 3   8-26 100 220 180 155 22 3 8-18 170 160 260 410 1170
    150 100 300 250 218   30 3   8-26 125 250 210 185 22 3 8-18 190 190 275 430 1240
    A37H-40 A43H-40 50 25 165 125 100 88 20 3 4 4-18 32 140 100 78 16 2 4-18 115 110 165 235 547
    80 40 200 160 135 121 22 3 4 8-18 50 165 125 100 16 3 4-18 135 120 190 285 795
    80 50 200 160 135 121 22 3 4 8-18 65 185 145 120 18 3 4-18 140 130 205 310 835



    声明：【A38Y,A43H,A37H双联弹簧式安全阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的A38Y,A43H,A37H双联弹簧式安全阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
