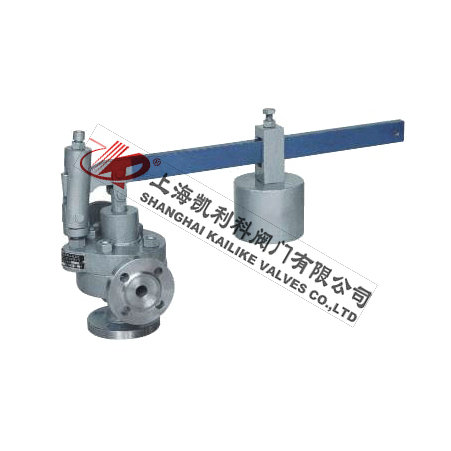

GA49H脉冲杠杆式安全阀
GA49H脉冲杠杆式安全阀主要用于电站锅炉、压力容器、减温减压装置等设备，防止压力超过允许最高压力值，保证设备安全运行。
|
产品名称： |
脉冲杠杆式安全阀 |
产品型号： |
GA49H |
|
公称通径： |
DN25 |
结构形式： |
杠杆式 |
|
公称压力： |
1.6MPa～6.4MPa |
连接方式： |
法兰 |
|
适用温度： |
-29ºC～+450ºC |
驱动方式： |
重锤杠杆 |
|
阀体材质： |
铸钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、蒸汽、气体 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
GA49H脉冲杠杆式安全阀主要用于电站锅炉、压力容器、减温减压装置等设备，防止压力超过允许最高压力值，保证设备安全运行。
结构简述
1、通过杠杆和重锤来平衡阀瓣的压力，使阀门保证密封，移动重锤的位置和改变重锤的重量来达到要求的起跳压力。
2、密封面用铁基铬镍不锈钢堆焊而成，阀瓣经热处理，提高了耐磨性和抗冲蚀性。
3、阀门上部带有开启和关闭的电磁铁，机械和电器动作互不干扰。
安装说明
1、本阀门应与A49H-4型主安全阀配套使用。
2、脉冲安全阀安装时应严格垂直，杠杆应保持水平，与导向叉两侧面间隙必须均匀。
3、脉冲安全阀安装之前，应将管路冲洗干净。
4、脉冲安全阀引出管与主安全阀的入口管之间应保持一定较长的距离，电接点压力表和主安全阀入口管之间的距离，不得小于5倍主安全阀入口管径，以免主安全阀动作时，因排汽影响电接点压力表和脉冲安全阀工作的正确性。
外形结构图
主要外形尺寸
|
公称通径DN(mm) |
尺寸(mm) |
|
D |
D1 |
D2 |
D3 |
Z-Фd |
H1 |
H2 |
L |
L1 |
Lo |
|
25 |
115 |
85 |
65 |
58 |
4-14 |
90 |
125 |
100 |
100 |
670 |
