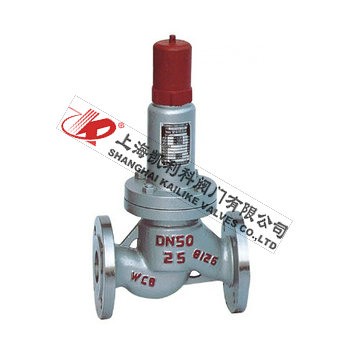

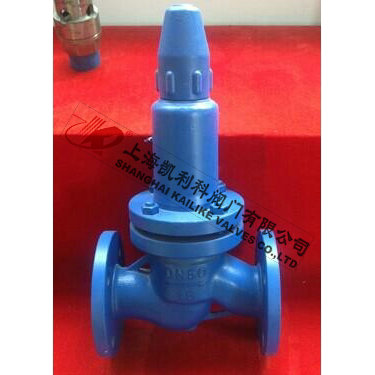

AHN42F平行式安全回流阀
AHN42F平行式安全回流阀安装于液化石油气站罐泵出口的液相回流管道上，当泵前压力超过规定值时，阀门自动开启并起安全回流作用，保证设备和管路的安全运行。
|
产品名称： |
平行式安全回流阀 |
产品型号： |
AH42F、A42F |
|
公称通径： |
DN40～DN150 |
结构形式： |
全启封闭弹簧式 |
|
公称压力： |
1.6MPa～4.0MPa |
连接方式： |
法兰 |
|
适用温度： |
-40ºC～+80ºC |
驱动方式： |
弹簧自动起跳 |
|
阀体材质： |
铸钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
燃气、石油液化气、天然气等气体 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
AHN42F平行式安全回流阀安装于液化石油气站罐泵出口的液相回流管道上，当泵前压力超过规定值时，阀门自动开启并起安全回流作用，保证设备和管路的安全运行。
设计标准
|
设计、制造 |
法兰连接 |
结构长度 |
公称通径 |
公称压力 |
|
GB/T12243 |
JB/T79-94、GB9113-2000 |
GB12221-89 |
DN25~DN150mm |
PN1.6、2.5、4.0MPa |
性能参数
|
公称压力 |
壳体试验 |
密封试验 |
开启压力 |
适用介质 |
适宜温度 |
|
1.6 |
2.4 |
0.9PK |
用户确定 |
液化气、天然气
等非腐蚀性介质 |
-40~+80℃ |
|
2.5 |
3.75 |
|
4.0 |
4.4 |
零件材料
|
阀体、阀盖 |
阀座、阀瓣、阀杆 |
弹簧 |
密封面 |
|
WCB |
铬不锈钢 |
铬钒钢 |
聚四氟乙烯 |
外形结构图
主要外形尺寸
|
公称通径 |
尺寸 |
|
D |
D1 |
D2 |
b |
Z-ød |
L |
H |
|
40 |
150 |
110 |
85 |
16 |
4-18 |
200 |
236 |
|
50 |
165 |
125 |
100 |
16 |
4-18 |
230 |
266 |
|
65 |
185 |
145 |
120 |
20 |
4-18 |
290 |
430 |
|
80 |
200 |
160 |
135 |
20 |
8-18 |
310 |
490 |
|
100 |
215 |
180 |
155 |
22 |
8-18 |
350 |
548 |
|
150 |
280 |
240 |
210 |
24 |
8-23 |
480 |
706 |
声明：【AHN42F平行式安全回流阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的AHN42F平行式安全回流阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
