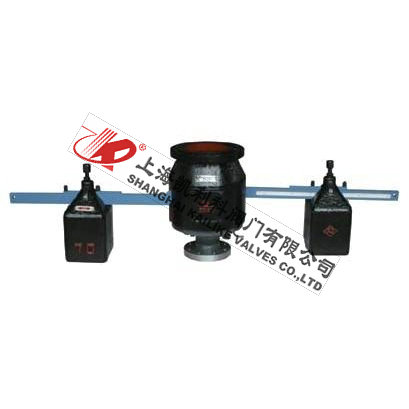

GA44H双杠杆式安全阀
GA44H双杠杆式安全阀适用于温度≤450℃的电站锅炉和压力容器上，防止压力超过允许最高值，介质可为蒸汽、空气。GA44H双杠杆式安全阀除杠杆（材料为碳钢），重锤（材料为铸铁），其余材料均和A44H-16C型弹簧式安全阀相同。
|
产品名称： |
双杠杆式安全阀 |
产品型号： |
GA44H |
|
公称通径： |
DN80～DN250 |
结构形式： |
双杠杆式 |
|
公称压力： |
1.6MPa～6.4MPa |
连接方式： |
法兰 |
|
适用温度： |
-29ºC～+450ºC |
驱动方式： |
重锤杠杆 |
|
阀体材质： |
铸钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、蒸汽、气体 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
GA44H双杠杆式安全阀适用于温度≤450℃的电站锅炉和压力容器上，防止压力超过允许最高值，介质可为蒸汽、空气。GA44H双杠杆式安全阀除杠杆（材料为碳钢），重锤（材料为铸铁），其余材料均和A44H-16C型弹簧式安全阀相同。

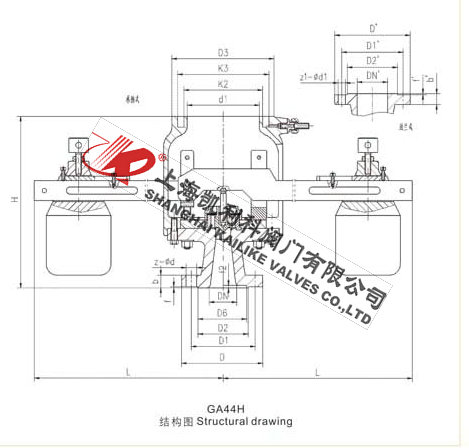

外形结构图
主要外形尺寸
|
型号 |
公称通径 |
尺寸 |
|
do-z |
D |
D1 |
D2 |
D6 |
f |
f2 |
b |
Z-ød |
H |
L |
承插式 |
法兰式 |
|
d1 |
k2 |
k3 |
D3 |
DN' |
D2' |
D1' |
D' |
b' |
f' |
z1-ød1 |
|
GA44H-1.6 |
80 |
50×2 |
200 |
160 |
135 |
/ |
3 |
/ |
20 |
8-18 |
410 |
840 |
120 |
145 |
162 |
190 |
150 |
210 |
240 |
280 |
24 |
3 |
8-23 |
|
GA44H-2.5 |
80 |
50×2 |
200 |
160 |
135 |
/ |
3 |
/ |
22 |
8-18 |
410 |
840 |
120 |
145 |
162 |
190 |
150 |
210 |
240 |
280 |
24 |
3 |
8-23 |
|
GA44H-4.0 |
80 |
50×2 |
200 |
160 |
135 |
121 |
3 |
4 |
22 |
8-18 |
410 |
840 |
120 |
145 |
162 |
190 |
150 |
210 |
240 |
280 |
24 |
3 |
8-23 |
|
GA44H-6.4 |
80 |
40×2 |
210 |
170 |
140 |
121 |
3 |
4 |
30 |
8-23 |
480 |
840 |
200 |
218 |
253 |
285 |
200 |
255 |
280 |
315 |
22 |
3 |
8-18 |
声明：【GA44H双杠杆式安全阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的GA44H双杠杆式安全阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
