AH42F,A42F燃气管道安全阀

您的位置:阀门 - 安全阀 - AH42F,A42F燃气管道安全阀 更新时间:2024-03-27 09:03:40
AH42F,A42F燃气管道安全阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:AH42F、A42F燃气管道安全阀适用于工作温度在-40~80℃的液化石油气的液相出口管上,当进出口压差0.5MPa时液化石油气能自动回流入罐。...

    • 产品描述
    • 在线询价
    • 技术咨询

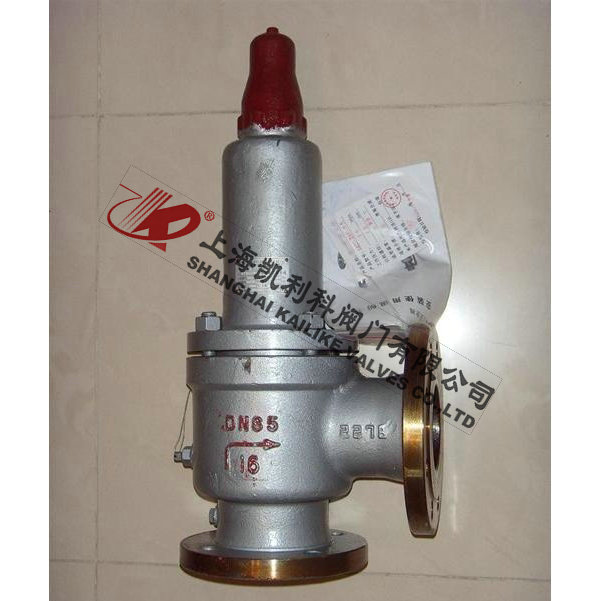

    AH42F,A42F燃气管道安全阀AH42F,A42F燃气管道安全阀

    AH42F、A42F燃气管道安全阀适用于工作温度在-40~80℃的液化石油气的液相出口管上,当进出口压差0.5MPa时液化石油气能自动回流入罐。

    产品名称: 燃气管道安全阀 产品型号: AH42F、A42F
    公称通径: DN25~DN250 结构形式: 全启封闭弹簧式
    公称压力: 1.6MPa~4.0MPa 连接方式: 法兰
    适用温度: -40ºC~+80ºC 驱动方式: 弹簧自动起跳
    阀体材质: 铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 燃气、液化气、天然气等气体 生产厂家: 上海凯利科阀门有限公司

    产品说明

    AH42F、A42F燃气管道安全阀适用于工作温度在-40~80℃的液化石油气的液相出口管上,当进出口压差0.5MPa时液化石油气能自动回流入罐。

    主要零部件

    NO. 零件名称 AH42F-C A42F-C 材料
    1 阀座 2Cr13
    2 阀体 WCB
    3 调节圈 2Cr13
    4 反冲盘 2Cr13
    5 阀瓣 2Cr13+PTFE
    6 导向套 2Cr13
    7 阀盖 ZG230-450
    8 弹簧 50CrVA
    9 阀杆 2Cr13
    10 调整螺杆 45
    11 阀帽 ZG200-400

    外形结构图



    主要外形尺寸

    型号 公称通径 do D K g g1 b f f1 Z-?d DN' D1 K1 g2 b1 f Z1-?d1 L L1 ≈H
    AH42F-16C
    A42F-16C
    20 15 105 75   55 16 2   4-14 25 115 85 65 16 2 4-14 110 95 378
    25 16 115 85   65 16 2   4-14 32 140 100 78 18 2 4-18 110 95 378
    32 20 140 100   78 18 2   4-18 40 150 110 85 18 3 4-18 115 100 378
    40 25 150 110   85 18 3   4-18 50 165 125 100 20 3 4-18 120 110 406
    50 32 165 125   100 20 3   4-18 65 185 145 120 20 3 4-18 135 120 450
    65 40 185 145   120 20 3   4-18 80 200 160 135 20 3 8-18 160 140 520
    80 50 200 160   135 20 3   8-18 100 220 180 155 22 3 8-18 170 135 525
    100 65 220 180   155 22 3   8-18 125 250 210 185 22 3 8-18 195 175 690
    125 80 250 210   185 22 3   8-18 150 285 240 210 24 3 8-23 210 190 780
    150 100 285 240   210 24 3   8-23 175 310 270 240 26 3 8-23 255 230 838
    200 125 340 295   265 26 3   12-23 250 405 355 320 30 3 12-26 300 260 992
    250 150 405 355   320 30 3   12-26 300 460 410 375 30 4 12-26 350 320 1266
    300 220 460 410   375 30 4   12-26 400 580 525 485 36 4 16-30 370 350 1283
    350 250 520 470   435 34 4   16-26 500 715 650 608 44 4 20-34 500 450 1520
    400 280 580 525   485 36 4   16-30 500 715 650 608 44 4 20-34 500 450 1530
    AH42F-25
    A42F-25
    20 15 105 75   55 16 2   4-14 25 115 85 65 16 2 4-14 110 95 378
    25 16 115 85   65 16 2   4-14 32 140 100 78 18 2 4-18 110 95 378
    32 20 140 100   78 18 2   4-18 40 150 110 85 18 3 4-18 115 100 378
    40 25 150 110   85 18 3   4-18 50 165 125 100 20 3 4-18 120 110 406
    50 32 165 125   100 20 3   4-18 65 185 145 120 20 3 4-18 135 120 450
    65 40 185 145   120 22 3   8-18 80 200 160 135 20 3 8-18 160 140 520
    80 50 200 160   135 22 3   8-18 100 220 180 155 22 3 8-18 170 135 525
    100 65 230 190   160 24 3   8-23 125 250 210 185 22 3 8-18 195 175 690
    125 80 270 220   188 28 3   8-26 150 285 240 210 24 3 8-23 210 190 780
    150 100 300 250   218 30 3   8-26 175 310 270 240 26 3 8-23 255 230 838
    200 125 360 310   278 34 3   12-26 250 405 355 320 30 3 12-26 300 260 992
    250 150 425 370   332 36 3   12-30 300 460 410 375 30 4 12-26 350 320 1266
    300 220 485 430   390 40 4   16-30 400 580 525 485 36 4 16-30 370 350 1283
    AH42F-40
    A42F-40
    20 15 105 25 51 55 16 2 4 4-14 25 115 85 65 16 2 4-14 110 95 378
    25 16 115 85 58 65 16 2 4 4-14 32 140 100 78 18 2 4-18 110 95 378
    32 20 140 100 66 78 18 2 4 4-18 40 150 110 85 18 3 4-18 115 100 378
    40 25 150 110 76 85 18 3 4 4-18 50 165 125 100 20 3 4-18 120 110 406
    50 32 165 125 88 100 20 3 4 4-18 65 185 145 120 20 3 4-18 135 120 450
    65 40 185 145 110 120 22 3 4 8-18 80 200 160 135 20 3 8-18 160 140 520
    80 50 200 160 121 135 22 3 4 8-18 100 220 180 155 22 3 8-18 170 135 525
    100 65 235 190 150 160 24 3 4.5 8-23 125 250 210 185 22 3 8-18 195 175 690
    125 80 270 220 176 188 28 3 4.5 8-26 150 285 240 210 24 3 8-23 210 190 780
    150 100 300 250 204 218 30 3 4.5 8-26 175 310 270 240 26 3 8-23 255 230 838
    200 125 375 320 260 282 38 3 4.5 12-30 250 405 355 320 30 3 12-26 300 260 992
    250 150 450 385 313 345 42 3 4.5 12-34 300 460 410 375 30 4 12-26 350 320 1266


    声明:【AH42F,A42F燃气管道安全阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的AH42F,A42F燃气管道安全阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
