ZCX消防专用电磁阀

您的位置:阀门 - 电磁阀 - ZCX消防专用电磁阀 更新时间:2024-03-27 09:03:36
ZCX消防专用电磁阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:ZCX消防专用电磁阀适用于以水或液体为工业介质,可自动化控制或远程控制水、油、液体等工作介质管路的通断。ZCX电磁阀采用橡胶密封,...

    • 产品描述
    • 在线询价
    • 技术咨询

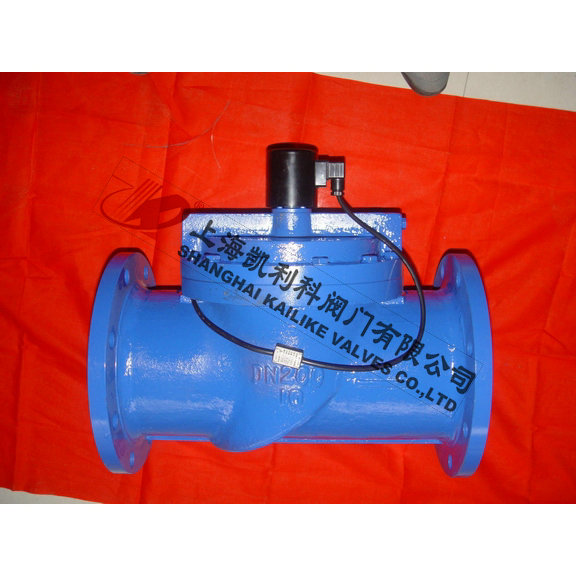

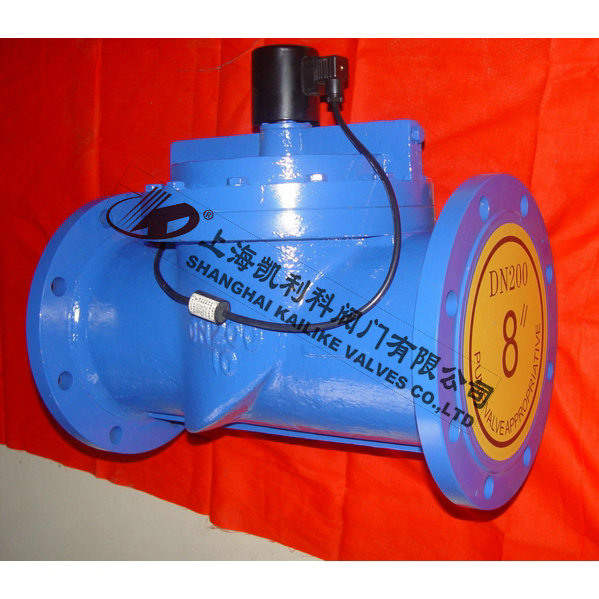

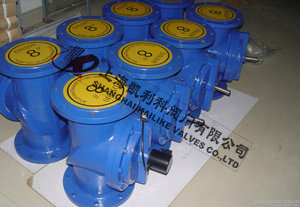

    ZCX消防专用电磁阀ZCX消防专用电磁阀

    ZCX消防专用电磁阀适用于以水或液体为工业介质,可自动化控制或远程控制水、油、液体等工作介质管路的通断。ZCX电磁阀采用橡胶密封,故对工作介质的清洁度大大降低,具有启闭迅速,可靠性高等特点。

    产品名称: 消防专用电磁阀 产品型号: ZCX
    公称通径: DN15~DN300 结构形式: 膜片式、活塞式、先导式、直动式
    公称压力: 1.0MPa~1.6MPa 连接方式: 法兰、螺纹
    适用温度: -5ºC~+80ºC 驱动方式: 电磁动
    阀体材质: 铸铁、铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、给排水 生产厂家: 上海凯利科阀门有限公司

    产品说明

    ZCX消防专用电磁阀适用于以水或液体为工业介质,可自动化控制或远程控制水、油、液体等工作介质管路的通断。ZCX电磁阀采用橡胶密封,故对工作介质的清洁度大大降低,具有启闭迅速,可靠性高等特点。

    结构原理

    ZCX消防专用电磁阀为膜片一次开阀的先导式电磁阀,其结构主要由副阀和主阀组成。根据断电时所处状态的不同,可分为常闭电磁阀和常开电磁阀。
    常闭:常位时,活动铁 芯封住副阀口,阀腔内压力平衡,副阀、主阀口封闭。当线圈通电,产生电磁力将活动铁芯吸上,副阀打开,主阀腔内的介质自导阀口外泄,以致主阀膜片上下产生 压力差,膜片被迅速托起,主阀口开启,阀呈通路状态。当线圈断电,磁场消失,活动铁芯复位,封闭副阀口,继而副阀膜片上腔压力上升,主阀膜片压向阀座,阀又呈关闭状态。
    常开:当线圈通电时,产生磁场力,衔铁在磁力作用下下移,推动副阀阀杯下移,副阀关闭。随着主阀阀内上下压差趋向相等,主阀膜片由弹簧及自重压向密封 阀门关闭。当线圈断电后,磁力为零,衔铁和副阀阀环由于弹簧作用上升,副阀打开,主阀膜片上腔内介质经副阀流走、压力下降,当压力降到一定值后,主阀由上 下压差作用向上升起,主阀打开,阀门开启。

    技术参数

    公称通径(mm) 15 20 25 32 40 50 65 80 100 125 150 200 250 300
    工作介质 液体、水、≤ΟE、及其他非腐蚀性流体
    功耗VA 17 30
    阀体材质  铜  不锈钢 铸铁
    流量系数Kv值 2.8 5 8.5 12 18 28 45 70 110 180 250 600 870 1000
    动作方式 常开常闭
    型式 先导式
    介质温度(℃) -5~80 -50~60
    工作压力(Mpa) 0.05~1.0 0.1~1.0 0.15~1.0
    额定电压 AC220V·DC24V其余规格可作特殊订货

    外形结构图



    主要外形尺寸

    公称通径DN 内螺纹连接 法兰连接
    内螺纹 外形尺寸 外形尺寸 法兰尺寸
    G H L H L D D1 D2 n-d b f
    15 1/2″ 105 90
    20 3/4″ 114 100
    25 1″ 138 120 130 160 115 85 65 4- 14 16 3
    32 11/4″ 151 137 137 180 140 100 76 4- 18 18 3
    40 11/2″ 155 145 152 200 150 110 84 4- 18 18 3
    50 2″ 187 188 152 230 165 125 99 4- 18 20 3
    65       222 290 185 145 118 4- 18 20 3
    80       239 310 200 160 132 8- 18 20 3
    100       255 350 220 180 156 8- 18 22 3
    125       416 360 250 210 184 8- 18 22 3
    150       440 400 285 240 211 8- 22 24 3
    200       443 600 340 295 266 8- 22 24 3
    250       493 750 395 350 319 12- 22 26 3
    300       549 850 445 400 370 12-φ22 26 4


    声明:【ZCX消防专用电磁阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的ZCX消防专用电磁阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
