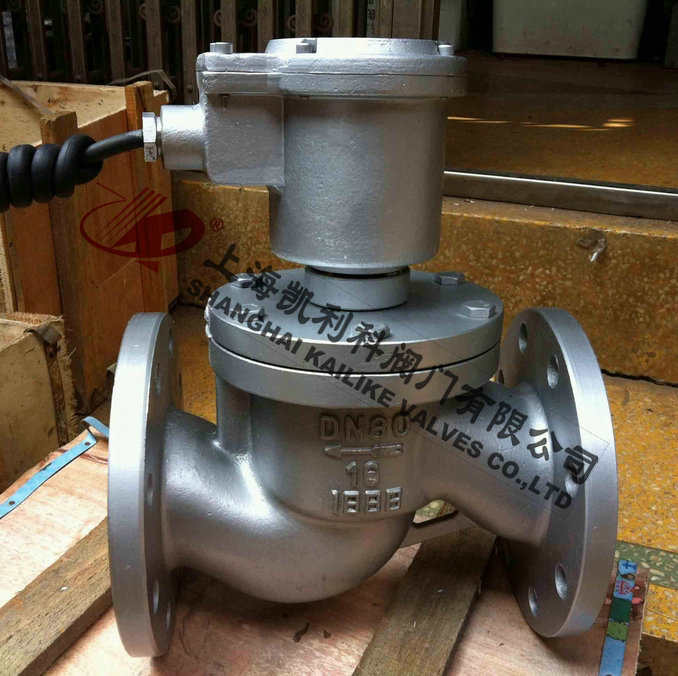

ZCZP防爆蒸汽电磁阀
ZCZP防爆蒸汽电磁阀适用于以蒸汽加热为介质，进行温度自动控制的执行机构。可对蒸汽加热器、散热器、干燥器等蒸汽设备及各类温度自控仪、蒸汽定型机、蒸汽机、蒸汽回潮机等成套设备的锅炉蒸汽管道进行二位式自动控制和远程控制。广泛应用于染化、纺织、印染、食品、医药、卷烟、水泥制品、石油化工、冶金等部门的自控系统。
|
产品名称： |
防爆蒸汽电磁阀 |
产品型号： |
ZCZP |
|
公称通径： |
DN15～DN150 |
结构形式： |
先导活塞式 |
|
公称压力： |
1.0MPa～1.6MPa |
连接方式： |
法兰、螺纹 |
|
适用温度： |
-29ºC～+200ºC |
驱动方式： |
电磁动 |
|
阀体材质： |
铸钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、蒸汽 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
ZCZP防爆蒸汽电磁阀适用于以蒸汽加热为介质，进行温度自动控制的执行机构。可对蒸汽加热器、散热器、干燥器等蒸汽设备及各类温度自控仪、蒸汽定型机、蒸汽机、蒸汽回潮机等成套设备的锅炉蒸汽管道进行二位式自动控制和远程控制。广泛应用于染化、纺织、印染、食品、医药、卷烟、水泥制品、石油化工、冶金等部门的自控系统。
技术参数
|
工作介质 |
蒸汽及其他腐蚀性气体 |
|
介质温度℃ |
≤200 |
|
工作压力MPa |
1.6 |
|
工作压差MPa |
0.05～1.6 |
0.1～1.6 |
|
电源电压 |
AC220V其余规格可作特殊订货 防爆等级：ExdIICT5 |
|
使用寿命 |
按JB/T7352-94规定 |
|
额定流量系数KV |
|
泄漏量ml/min |
按JB/T7352-94·F规定 |
|
公称通径mm |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
功 耗VA |
30、40 |
30、40、50 |
外形结构图
主要外形尺寸
|
公称通径DN |
内螺纹连接 |
法兰连接 |
|
外形尺寸 |
内螺纹 |
外形尺寸 |
法兰尺寸 |
|
H |
L |
G |
H |
L |
D |
D1 |
D2 |
b |
f |
n-d |
|
15 |
148 |
92 |
1/2 |
176 |
130 |
95 |
65 |
46 |
14 |
2 |
4-φ14 |
|
20 |
148 |
92 |
3/4 |
181 |
150 |
105 |
75 |
56 |
16 |
2 |
4-φ14 |
|
25 |
148 |
110 |
1 |
210 |
160 |
115 |
85 |
65 |
16 |
3 |
4-φ14 |
|
32 |
182 |
120 |
1 1/4 |
221 |
180 |
140 |
100 |
76 |
18 |
3 |
4-φ18 |
|
40 |
182 |
140 |
1 1/2 |
230 |
200 |
150 |
110 |
84 |
18 |
3 |
4-φ18 |
|
50 |
192 |
162 |
2 |
252 |
230 |
165 |
125 |
99 |
20 |
3 |
4-φ18 |
|
65 |
|
|
|
265 |
290 |
185 |
145 |
118 |
20 |
3 |
4-φ18 |
|
80 |
|
|
|
276 |
310 |
200 |
160 |
132 |
20 |
3 |
8-φ18 |
|
100 |
|
|
|
373 |
350 |
220 |
180 |
156 |
22 |
3 |
8-φ18 |
|
125 |
|
|
|
416 |
400 |
250 |
210 |
184 |
22 |
3 |
8-φ18 |
|
150 |
|
|
|
400 |
480 |
285 |
240 |
211 |
24 |
3 |
8-φ22 |
声明：【ZCZP防爆蒸汽电磁阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的ZCZP防爆蒸汽电磁阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
