ZCG高温蒸汽电磁阀

您的位置:阀门 - 电磁阀 - ZCG高温蒸汽电磁阀 更新时间:2024-03-27 09:03:32
ZCG高温蒸汽电磁阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:ZCG高温蒸汽电磁阀用于各种中温、高温、常压、高压场合适用于中高温热水、高温蒸汽、饱和蒸汽、过热蒸汽及导热油等管路的自动控制;...

    • 产品描述
    • 在线询价
    • 技术咨询

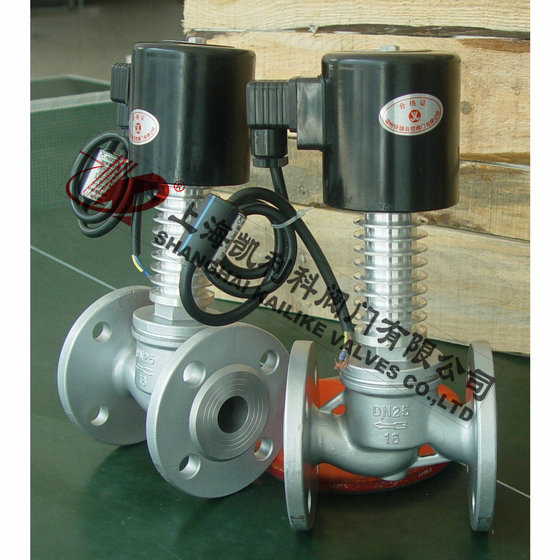

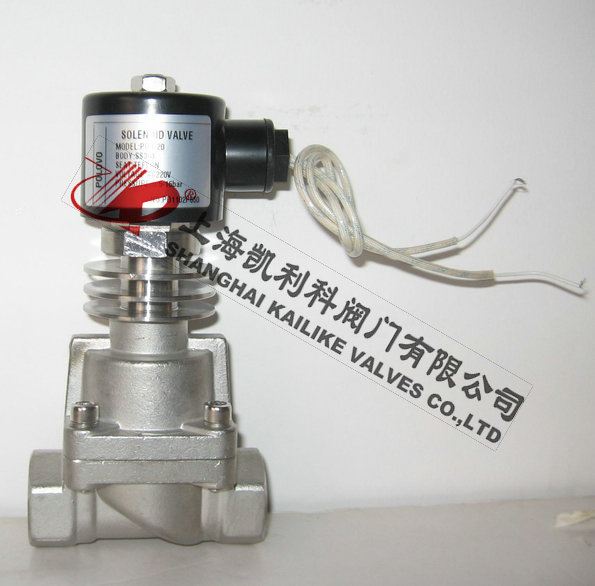

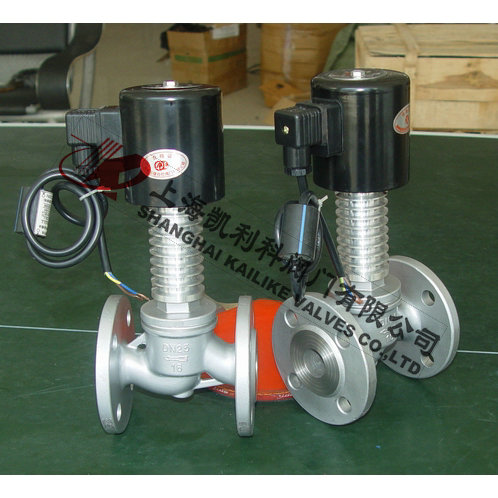

    ZCG高温蒸汽电磁阀ZCG高温蒸汽电磁阀

    ZCG高温蒸汽电磁阀用于各种中温、高温、常压、高压场合适用于中高温热水、高温蒸汽、饱和蒸汽、过热蒸汽及导热油等管路的自动控制;广泛应用于窑炉设备、干燥设备、石油化工、生物制药、暖通空调、电镀涂装、橡塑机械、食品饮料、造纸、印染及电力矿业等行业,是自动化控制工程、项目改造及设备配套的首选产品。

    产品名称: 高温蒸汽电磁阀 产品型号: ZCG
    公称通径: DN15~DN150 结构形式: 先导活塞式
    公称压力: 1.0MPa~4.0MPa 连接方式: 法兰、螺纹
    适用温度: -29ºC~+450ºC 驱动方式: 电磁动
    阀体材质: 铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、蒸汽 生产厂家: 上海凯利科阀门有限公司

    产品说明

    ZCG高温蒸汽电磁阀用于各种中温、高温、常压、高压场合,适用于中高温热水、高温蒸汽、饱和蒸汽、过热蒸汽及导热油等管路的自动控制;广泛应用于窑炉设备、干燥设备、石油化工、生物制药、暖通空调、电镀涂装、橡塑机械、食品饮料、造纸、印染及电力矿业等行业,是自动化控制工程、项目改造及设备配套的首选产品。

    产品特点

    ①特殊场合可持续长时间通电,采用全金属密封,介质流体温度最高可达350℃-450°C
    ②不同的使用介质,采用针对性的密封,更加提高电磁阀合理性
    ③采用新颖巧妙的阀芯结构及安装散热装置,使结构更加紧凑,重量是同类产品的三分之一
    ④采用不锈钢活塞结构,阀芯磨损可自动补偿,更加提高电磁阀的寿命和可靠性,可持续频繁工作
    ⑤介质流体最高压力可分别提供2.5Mpa-4.0Mpa;

    应用范围

    航天、船舶重工、石油化工、电力装备、生物制药、工业炉窑、酿酒、干燥设备、暖通空调、电镀涂装、食品工业、热电厂、橡塑机械等。

    技术参数

    原理结构:分步直动活塞型、先导活塞型
    流体温度:C7组:≤350℃
    控制方式:常闭式、常开式
    标准电压:AC220V、DC24V (其它可特制)
    流体范围①:热水、蒸汽、导热油等高温介质
    环境温度:-30--75℃
    密封材料:PTFE、紫铜
    电气连接:接线盒
    防护等级:普通型IP54、防爆型IP56
    防爆等级:dⅡBT4 、dⅡCT5

    技术规格

    介质温度℃ ZCG ≤250 ≤450
    ZCH ≤400
    公称压力(MPa) ZCG 2.5
    ZCH 4.0
    工作压差(MPa) ZCG 0.1-2.5
    ZCH 0.1-4.0
    公称通径(MPa) 15 20 25 32 40 50 65 80 100
    功耗 130VA 480VA
    电源电压 AC220V DC 24V 其余规格可作特殊订货
    额定流量系数(KV) 3.8 7.4 10.3 18.8 25.7 41 58 85 154
    泄漏量(ml/min) 按JB/T7352-94·F规定

    外形结构图



    主要外形尺寸

    型号规格② 通径DN[mm] 工作压力 [bar] 阀体材质 内螺纹式尺寸[mm] 法兰式尺寸[mm]
    G L H L H D D1 n-d
    ZCG15 15 B016级:0-16
    B8级:0-8(常开)
    B25级:1-25(特制)
    不锈钢 1/2〃 90 198 90 200 Φ95 65 4-Φ12
    ZCG 20 20 3/4〃 95 200 115 205 Φ105 75 4-Φ14
    ZCG 25 25 1〃 110 210 125 210 Φ115 85 4-Φ14
    ZCG 32 32 1 1/4〃 120 220 140 220 Φ135 100 4-Φ18
    ZCG 40 40 1 1/2〃 140 230 165 230 Φ145 110 4-Φ18
    ZCG 50 50 2〃 160 245 190 260 Φ160 125 4-Φ18
    ZCG65F 65 B16级:0.5-16
    B25级:1-25(特制)
    不锈钢
    碳钢WCB
    - - - 250 310 Φ185 145 4-Φ18
    ZCG 80F 80 - - - 270 325 Φ200 160 8-Φ18
    ZCG100F 100 - - - 320 420 Φ220 180 8-Φ18
    ZCG150F 150 - - - 400 490 Φ285 240 8-Φ18

    安装方式

    1、在安装电磁阀前:请仔细核对电磁阀型号和规格并冲洗管道和接口
    2、高温蒸汽电磁阀安装方向:介质流通方向应与阀体上箭头方向一致;电磁线圈部分应竖直向上
    3、不要将高温蒸汽电磁阀安装于管道低凹处,以免因蒸汽凝结水,杂质等沉积在阀内而妨碍动作
    4、高温蒸汽电磁阀不可在爆炸危险场合使用
    5、ZCG高温蒸汽电磁阀安装处应留有一定空间,以便散热及日常保养与定期保养。

    声明:【ZCG高温蒸汽电磁阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的ZCG高温蒸汽电磁阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
