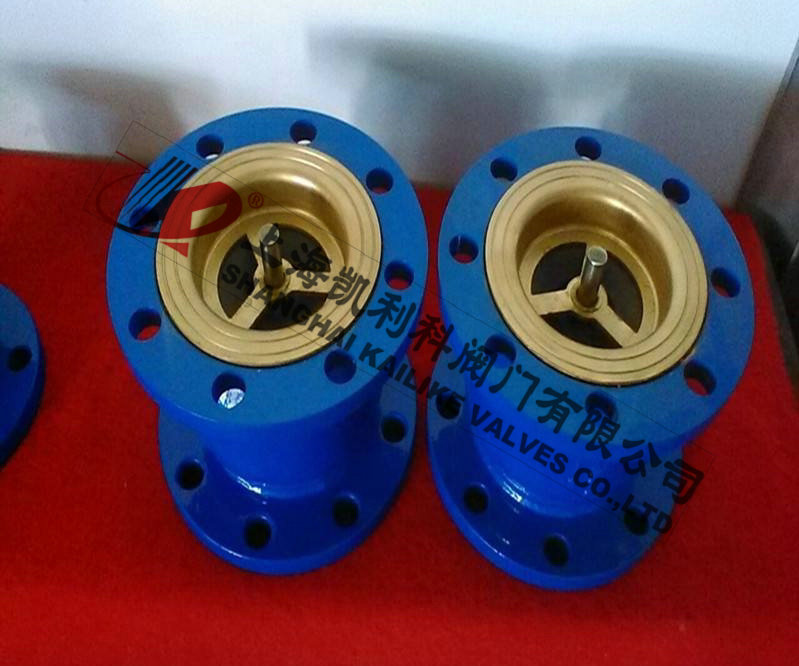

H41X节能消声止回阀
H41X节能消声止回阀适用于给排水管道，阀瓣采用进口两端中心轴导向，启闭灵活，可水平安装或垂直安装。阀瓣采用弹簧加载，其快速关闭能有效的消除水锤，密封性能好，关闭无噪声。它具有体积小、重量轻、流体阻力小，耐疲劳、寿命长等优点。
|
产品名称： |
节能消声止回阀 |
产品型号： |
H41X |
|
公称通径： |
DN40～DN600 |
结构形式： |
弹簧式 |
|
公称压力： |
1.0MPa～1.6MPa |
连接方式： |
法兰、对夹 |
|
适用温度： |
-29ºC～+80ºC |
驱动方式： |
介质推动 |
|
阀体材质： |
球墨铸铁、铸钢、不锈钢 |
标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、污水、热水管网 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
H41X节能消声止回阀适用于给排水管道，阀瓣采用进口两端中心轴导向，启闭灵活，可水平安装或垂直安装。阀瓣采用弹簧加载，其快速关闭能有效的消除水锤，密封性能好，关闭无噪声。它具有体积小、重量轻、流体阻力小，耐疲劳、寿命长等优点。
工作原理
H41X节能消声止回阀阀瓣采用进出口两端中心轴导向，启闭灵活，可水平定装或垂直安装。阀瓣采用弹簧加载，其快速关闭能有效地减小水锤压力，密封性能好，关闭无噪声。它具有体积小、重量轻、流体阻力小、耐疲劳、寿命长等优点。
技术参数
公称压力：1.0～1.6MPa
公称通经：40～600mm
适用介质：水及弱腐蚀性流体
适用温度：0～80℃
法兰标准：GB/T 17241.6 GB/T 9113
试验标准：GB/T 13927 AP 1598
零部件材料
|
型号 |
阀体 |
密封圈 |
弹簧 |
|
H41X-10 |
铸铁或不锈钢 |
丁腈橡胶（NBR） |
不锈钢ICr18Ni9Ti |
|
H41X-16 |
铸钢或不锈钢 |
丁腈橡胶（NBR） |
不锈钢ICr18Ni9Ti |
外形结构图
主要外形连接尺寸 单位：mm
|
公称压力PN（mm） |
公称通径DN（mm） |
尺寸（mm） |
|
L |
D |
K |
b |
Z-φd |
|
H41X-10 |
40 |
112 |
145 |
110 |
18 |
4-18 |
|
50 |
120 |
160 |
125 |
20 |
4-18 |
|
65 |
130 |
180 |
145 |
20 |
4-18 |
|
80 |
150 |
195 |
160 |
22 |
8-18 |
|
100 |
165 |
215 |
180 |
24 |
8-18 |
|
125 |
190 |
245 |
210 |
26 |
8-18 |
|
150 |
210 |
280 |
240 |
26 |
8-22 |
|
200 |
255 |
335 |
295 |
28 |
8-22 |
|
250 |
310 |
390 |
350 |
28 |
12-22 |
|
300 |
320 |
440 |
400 |
28 |
12-22 |
|
350 |
380 |
500 |
460 |
30 |
16-22 |
|
400 |
405 |
565 |
515 |
32 |
16-26 |
|
450 |
430 |
615 |
565 |
32 |
20-26 |
|
500 |
450 |
670 |
620 |
34 |
20-26 |
|
600 |
510 |
780 |
725 |
36 |
20-30 |
|
H41X-16 |
40 |
112 |
145 |
110 |
18 |
4-18 |
|
50 |
120 |
160 |
125 |
20 |
4-18 |
|
65 |
130 |
180 |
145 |
20 |
4-18 |
|
80 |
150 |
195 |
160 |
22 |
8-18 |
|
100 |
165 |
215 |
180 |
24 |
8-18 |
|
125 |
190 |
245 |
210 |
26 |
8-18 |
|
150 |
210 |
280 |
240 |
26 |
8-22 |
|
200 |
255 |
335 |
295 |
30 |
12-22 |
|
250 |
310 |
405 |
355 |
32 |
12-26 |
|
300 |
320 |
460 |
410 |
32 |
12-26 |
|
350 |
380 |
520 |
470 |
36 |
16-26 |
|
400 |
405 |
580 |
525 |
38 |
16-30 |
|
450 |
430 |
640 |
585 |
40 |
20-30 |
|
500 |
450 |
715 |
650 |
42 |
20-33 |
|
600 |
510 |
840 |
770 |
48 |
20-36 |
声明：【H41X节能消声止回阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的H41X节能消声止回阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
