H42H,H42W不锈钢立式止回阀

您的位置:阀门 - 止回阀 - H42H,H42W不锈钢立式止回阀 更新时间:2024-03-27 09:03:02
H42H,H42W不锈钢立式止回阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:H42H、H42W不锈钢立式止回阀本系列阀门正常处于关闭状态,由于管线中进口端介质的压力作用,而克服弹簧阻力使阀门开启。当进口端介质压...

    • 产品描述
    • 在线询价
    • 技术咨询

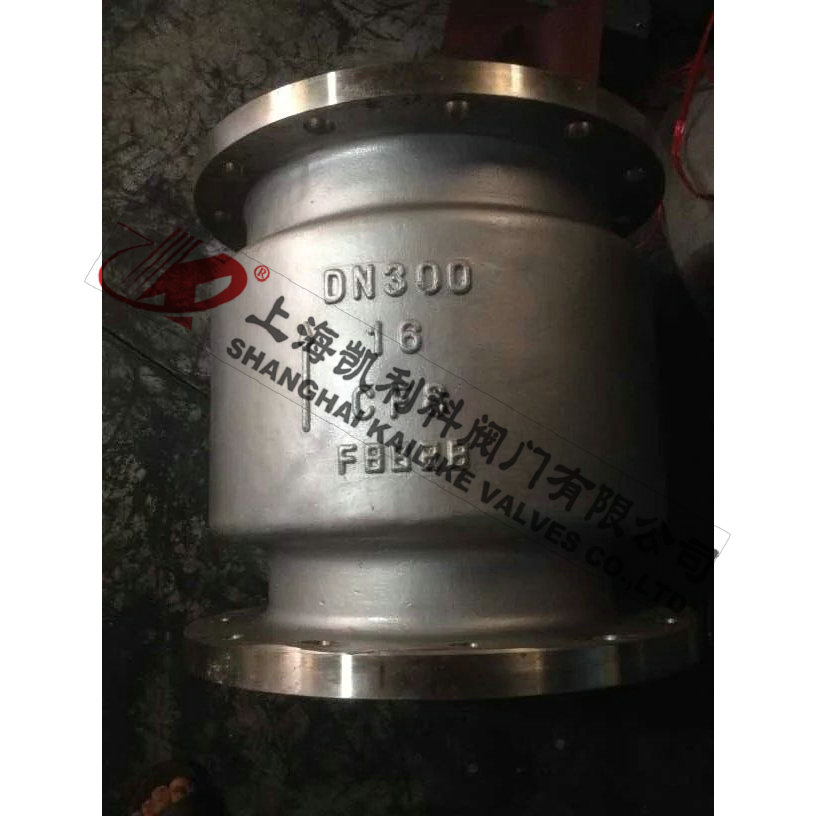

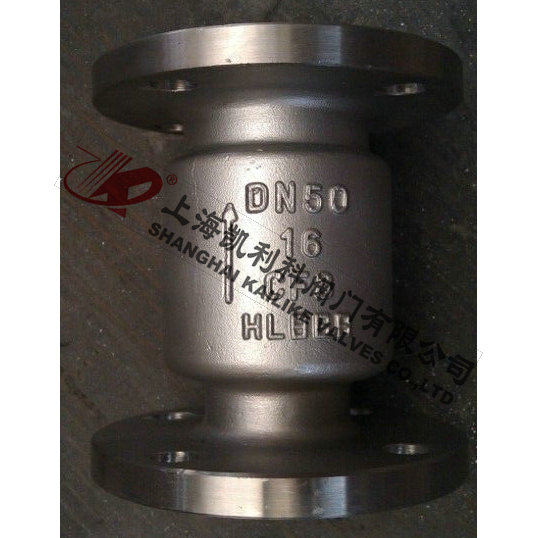

    H42H,H42W不锈钢立式止回阀H42H,H42W不锈钢立式止回阀

    H42H、H42W不锈钢立式止回阀本系列阀门正常处于关闭状态,由于管线中进口端介质的压力作用,而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时,弹簧将阀芯推向阀座而使阀门关闭,阻止介质逆流,故起止回作用。由于采用弹簧支撑阀芯,故采用立式安装或卧式装均可。

    产品名称: 不锈钢立式止回阀 产品型号: H42H、H42W
    公称通径: DN15~DN300 结构形式: 立式
    公称压力: 1.6MPa~4.0MPa 连接方式: 法兰
    适用温度: -29ºC~+425ºC 驱动方式: 介质推动
    阀体材质: 铸铁、铸钢、不锈钢 标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油、蒸汽、气体、液体 生产厂家: 上海凯利科阀门有限公司

    产品说明

    H42H、H42W不锈钢立式止回阀本系列阀门正常处于关闭状态,由于管线中进口端介质的压力作用,而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时,弹簧将阀芯推向阀座而使阀门关闭,阻止介质逆流,故起止回作用。由于采用弹簧支撑阀芯,故采用立式安装或卧式装均可。

    设计标准

    设计与制造 GB/T12235
    连接端尺寸 结构长度 GB/T12221
    法兰尺寸 JB/T79
    检验与试验 JB/T9092
    材料 碳钢 GB/T12229
    不锈钢 GB/T12230
    合金钢 Q/ZB66
    标志 GB/T12220
    供货 JB/T7928

    主要性能

    型号 公称
    压力
    试验压力 工作温度(℃)
    强度
    (水)Mpa
    密封
    (水)空气(Mpa)
    低压密封
    (空气)Mpa
    H42W/H-16C/P 1.6 2.4 1.8 0.6 ≤425
    H42W/H-25C/P 2.5 3.8 2.8 0.6 ≤425
    H42W/H-40C/P 4.0 6.0 4.4 0.6 ≤200

    外形结构图



    主要外形尺寸

    型号 公称通径 DN 尺寸(mm)
    L D D1 D2 H b Z-Φd
    H42W-16P
    H42H-16C
    15 130 95 65 45 77 14 4-14
    20 150 105 75 55 77 14 4-14
    25 160 115 85 65 80 16 4-14
    32 180 135 100 78 85 16 4-18
    40 200 145 110 85 95 16 4-18
    50 230 160 125 100 105 16 4-18
    65 290 180 145 120 120 18 4-18
    80 310 195 160 135 130 20 8-18
    100 350 215 180 155 140 20 8-18
    125 400 245 210 185 155 22 8-18
    150 480 280 240 210 180 24 8-23
    200 600 335 295 265 215 26 12-23
    H42W-25P
    H42H-25C
    15 130 95 65 45 77 16 4-14
    20 150 105 75 55 80 16 4-14
    25 160 115 85 65 85 16 4-14
    32 180 135 100 78 95 18 8-18
    40 200 145 110 85 105 18 8-18
    50 230 160 125 100 120 20 8-18
    65 290 180 145 120 130 212 8-18
    80 310 195 160 135 140 22 8-18
    100 350 230 190 160 155 24 8-23
    125 400 270 220 188 180 28 8-25
    150 480 300 250 218 215 30 8-25
    200 600 360 310 278 973 34 12-25


    声明:【H42H,H42W不锈钢立式止回阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的H42H,H42W不锈钢立式止回阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
