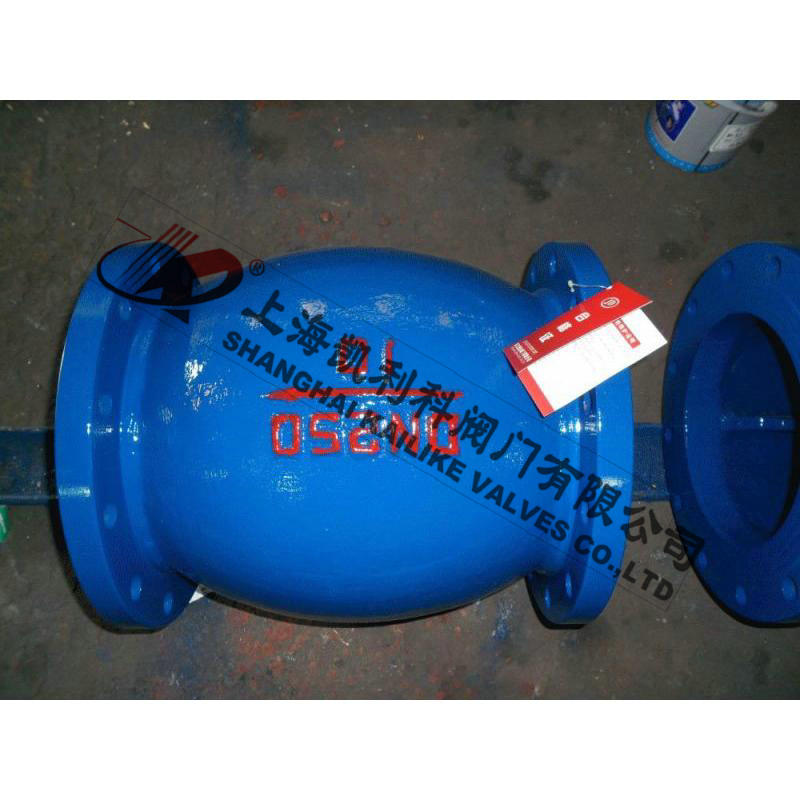

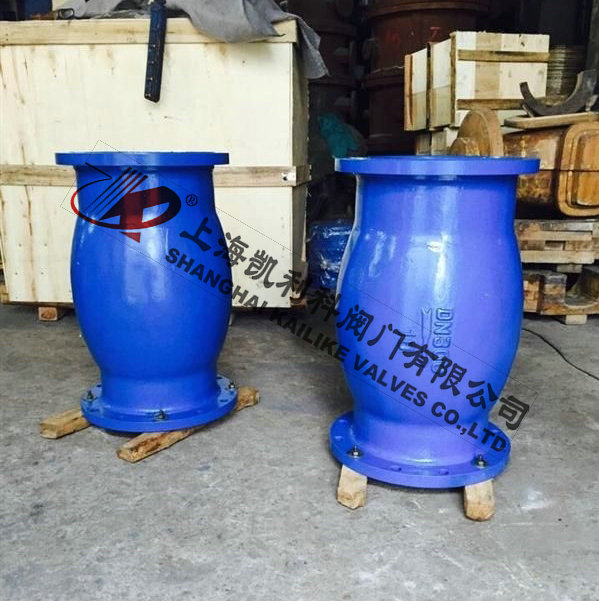

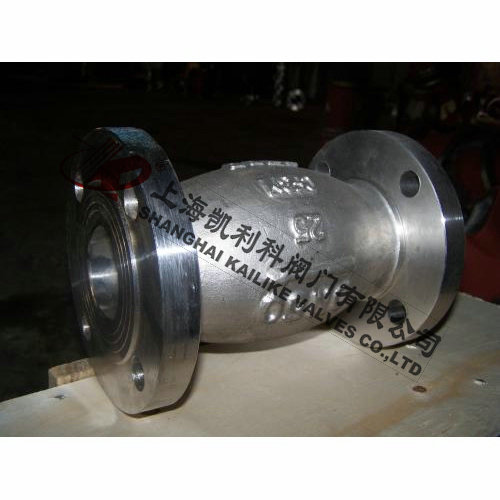

HQ44X,HQ45X微阻球形止回阀
HQ44X、HQ45X微阻球形止回阀采用橡胶包皮球为阀瓣，在介质的作用下，可在阀替内的滑道上滚动，从而打开或关闭阀门，流量大流阻损失小，密封性能好，消声关闭，可减小水击波.水平或垂直安装均可，可用于冷水、热水、工业及生活污水等管网的水泵出口，防止介质倒流。
|
产品名称： |
球式止回阀 |
产品型号： |
HQ41X |
|
公称通径： |
DN50～DN350 |
结构形式： |
球形 |
|
公称压力： |
1.0MPa～1.6MPa |
连接方式： |
法兰 |
|
适用温度： |
-29ºC～+80ºC |
驱动方式： |
介质推动 |
|
阀体材质： |
球墨铸铁、铸钢 |
标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、污水、热水管网 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
HQ44X、HQ45X型微阻球形止回阀采用橡胶包皮球为阀瓣，在介质的作用下，可在阀替内的滑道上滚动，从而打开或关闭阀门，流量大流阻损失小，密封性能好，消声关闭，可减小水击波.水平或垂直安装均可，可用于冷水、热水、工业及生活污水等管网的水泵出口，防止介质倒流。
技术参数
公称压力：1.0～1.6MPa
公称通经：50～1000mm
适用介质：水及弱腐蚀性流体
适用温度：0～80℃
法兰标准：GB/T17241.6GB/T9113
试验标准:GB/T13927AP1598
性能规范
|
型 号 |
公称压力 (MPa) |
壳体试验 压力(MPa) |
密封试验 压力(MPd) |
阀体材料 |
球体材料 |
|
HQ44 45X10 |
1.0 |
1.5 |
1.1 |
铸铁 |
碳钢包胶 |
|
HQ44 45X16 |
1.6 |
2.4 |
1.76 |
外形结构图
主要外形尺寸
|
DN（mm) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
L |
203 |
216 |
241 |
292 |
330 |
356 |
495 |
622 |
698 |
781 |
|
H |
180 |
210 |
225 |
245 |
280 |
320 |
380 |
450 |
470 |
500 |
|
H1 |
|
|
|
|
|
|
510 |
570 |
640 |
715 |
主要外形尺寸
|
DN（mm) |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
L |
914 |
978 |
978 |
1295 |
1448 |
1600 |
1760 |
1900 |
|
H |
815 |
825 |
980 |
1155 |
1260 |
1350 |
1660 |
1700 |
声明：【HQ44X,HQ45X微阻球形止回阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的HQ44X,HQ45X微阻球形止回阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
