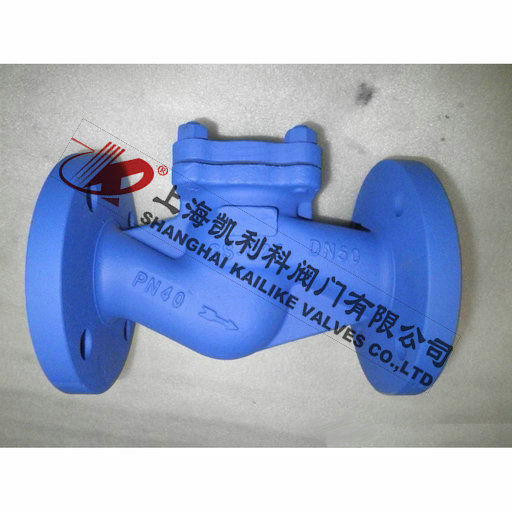

H41H,H41W德标升降式止回阀
H41H、H41W德标升降式止回阀广泛适用于公称压力PN16-PN40，工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上，适用介质为：水、油品、蒸汽等。其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。
|
产品名称： |
德标升降式止回阀 |
产品型号： |
H41H、H41W |
|
公称通径： |
DN50～DN300 |
结构形式： |
升降式 |
|
公称压力： |
PN16～PN25～PN40 |
连接方式： |
焊接、法兰 |
|
适用温度： |
-29ºC～+550ºC |
驱动方式： |
介质推动 |
|
阀体材质： |
铸钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI、日标JIS |
|
适用介质： |
水、油、蒸汽 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
H41H、H41W德标升降式止回阀广泛适用于公称压力PN16-PN40，工作温度-29～550℃的石油、化工、火力电站等各种工况的管路上，适用介质为：水、油品、蒸汽等。其主要作用是防止介质倒流、防止泵及其驱动电机机反转，以及容器内介质的泄放。
结构特点
1、产品结构合理、密封可靠、性能优良、造型美观；
2、密封面堆焊Co硬质合金、耐磨、耐腐、抗磨擦性能好、使用寿命长；
3、阀杆调质及表面氮化处理，有良好的抗腐和抗磨擦性能；
4、双重密封，性能更可靠；
5、阀杆升降位置指示更直观；
6、零件材料，法兰和对焊尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。
引用标准
|
设计和制造标准按照: |
DIN3356、EN 13709; |
|
结构长度按照: |
DIN3202、EN 558-1; |
|
法兰连接尺寸按照: |
DIN2543-2545、EN 1092-1; |
|
检验和测试按照: |
DIN3230、EN 12266; |
主要技术参数
|
压力等级 |
常温试验压力 （Mpa) |
|
壳体 |
密封 |
低气压密封 |
|
公称压力 (Mpa) |
1.6 |
2.4 |
1.76 |
0.6 |
|
2.5 |
3.75 |
2.75 |
0.6 |
|
4.0 |
6.0 |
4.4 |
0.6 |
|
适用温度 |
-29~425℃ |
|
适用介质 |
水、蒸汽、热油、油品等。 |
主要零件材质
|
序号NO. |
名称 |
材质 |
|
1 |
阀体 |
GS-C25、CF8、CF3 |
|
2 |
阀瓣 |
2CR13、F304、F316 |
|
3 |
金属垫片 |
石棉+不锈钢 |
|
4 |
阀盖 |
GS-C25、CF8、CF3 |
|
5 |
六角螺母 |
ASTMA1932H、A193-8、A193-8M |
|
6 |
双头螺栓 |
ASTMA193B7、A193-B8、A193-B8M |
外形结构图
主要外形尺寸PN16
|
口径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
|
H |
70 |
70 |
80 |
80 |
85 |
95 |
110 |
130 |
155 |
165 |
215 |
285 |
325 |
365 |
|
Kv |
5.7 |
7.8 |
11.8 |
17.9 |
27.9 |
48.5 |
77.6 |
109 |
168 |
251 |
389 |
664 |
1017 |
1446 |
|
重量(kg) |
2.4 |
3.0 |
3.8 |
5.7 |
7.4 |
10.3 |
15.2 |
20.4 |
31 |
49 |
69 |
132 |
198 |
278 |
主要外形尺寸PN25
|
口径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
|
H |
70 |
70 |
80 |
80 |
85 |
95 |
110 |
130 |
155 |
165 |
215 |
285 |
325 |
365 |
|
Kv |
5.7 |
7.8 |
11.8 |
17.9 |
27.9 |
48.5 |
77.6 |
109 |
168 |
251 |
389 |
664 |
1017 |
1446 |
|
重量(kg) |
2.4 |
3.0 |
3.8 |
6 |
8 |
11 |
16 |
21 |
32 |
51 |
70 |
136 |
318 |
330 |
主要外形尺寸PN40
|
口径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
|
H |
70 |
70 |
80 |
80 |
85 |
95 |
110 |
130 |
155 |
165 |
215 |
285 |
325 |
365 |
|
Kv |
5.7 |
7.8 |
11.8 |
17.9 |
27.9 |
48.5 |
77.6 |
109 |
168 |
251 |
389 |
664 |
1017 |
1446 |
|
重量(kg) |
2.4 |
3.0 |
3.8 |
7.1 |
10.4 |
12.7 |
22.5 |
28 |
40 |
64 |
90 |
170 |
240 |
370 |
声明：【H41H,H41W德标升降式止回阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的H41H,H41W德标升降式止回阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
