H41H,H41W铸钢升降式止回阀

您的位置:阀门 - 止回阀 - H41H,H41W铸钢升降式止回阀 更新时间:2024-03-27 09:03:10

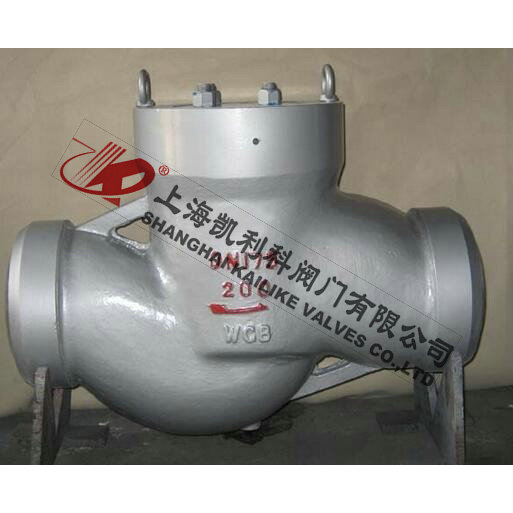

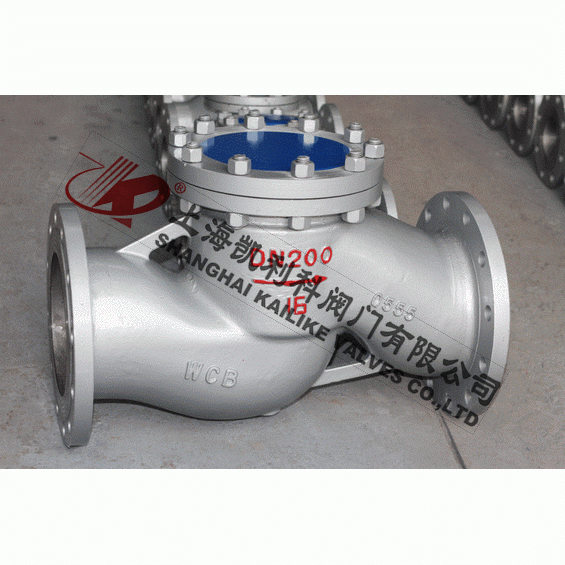

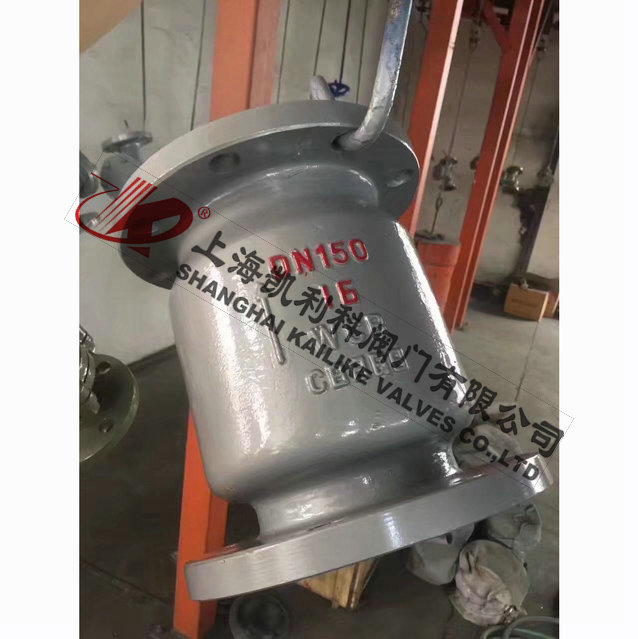

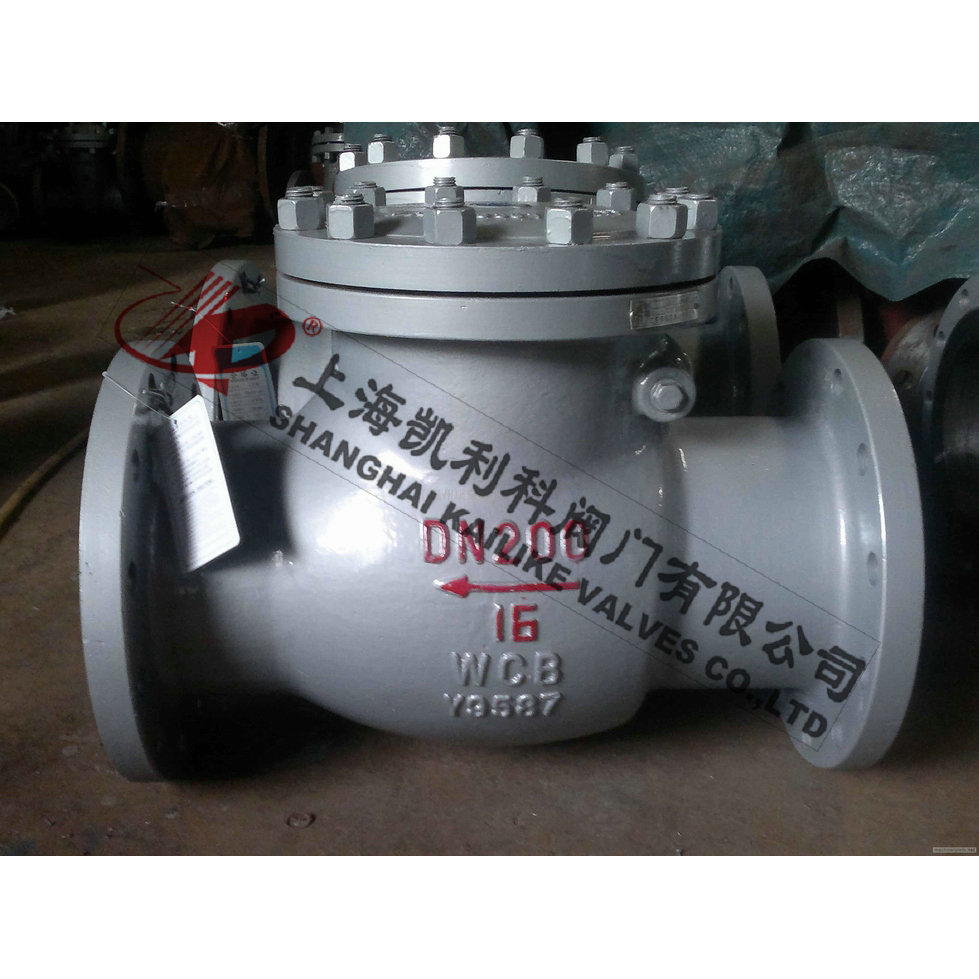

H41H,H41W铸钢升降式止回阀
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:H41H、H41W铸钢升降式止回阀广泛适用于公称压力PN1.6~10.0MPa工作温度-29~550℃的石油、化工、火力电站等各种工况的管路上,适用介质为:水...

    • 产品描述
    • 在线询价
    • 技术咨询
    H41H,H41W铸钢升降式止回阀H41H,H41W铸钢升降式止回阀

    H41H、H41W铸钢升降式止回阀广泛适用于公称压力PN1.6~10.0MPa工作温度-29~550℃的石油、化工、火力电站等各种工况的管路上,适用介质为:水、油品、蒸汽等。其主要作用是防止介质倒流、防止泵及其驱动电机机反转,以及容器内介质的泄放。

    产品名称: 铸钢升降式止回阀 产品型号: H41H、H41W
    公称通径: DN15~DN300 结构形式: 升降式
    公称压力: 1.6MPa~10.0MPa 连接方式: 焊接、法兰
    适用温度: -29ºC~+550ºC 驱动方式: 介质推动
    阀体材质: 铸钢、不锈钢 标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油、蒸汽 生产厂家: 上海凯利科阀门有限公司

    产品说明

    H41H、H41W铸钢升降式止回阀广泛适用于公称压力PN1.6~10.0MPa,工作温度-29~550℃的石油、化工、火力电站等各种工况的管路上,适用介质为:水、油品、蒸汽等。其主要作用是防止介质倒流、防止泵及其驱动电机机反转,以及容器内介质的泄放。

    结构特点

    1、产品结构紧凑合理、密封可靠、性能优良。
    2、体积小、重量轻。
    3、适用范围广。
    4、阀瓣关闭快速、动作灵敏。
    5、关闭冲击力小、不易产生水锤现象。
    6、流道通畅、流体阻力小。

    零件材料

    零件名称 材料牌名
    阀体 WCB ZGCr5Mo ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
    阀盖 WCB ZGCr5Mo ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
    阀瓣 WCB ZGCr5Mo ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti
    垫片 石墨缠绕垫片 石墨缠绕垫片 聚四氟乙稀缠绕垫片 聚四氟乙稀缠绕垫片

    技术参数

    公称压力 壳体材料 试验压力(Mpa)
    PN(MPa) WCB ZGCr5Mo(C5) ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti 强度试验 液体密封
    1.6 H41H-16C H41Y-16I H41W-16P H41W-16R 2.4 1.8
    2.5 H41H-25 H41Y-25I H41W-25P H41W-25R 3.8 2.8
    4.0 H41H-40 H41Y-40I H41W-40P H41W-40R 6.0 4.4
    6.4 H41H-64 H41Y-64I H41W-64P H41W-64R 9.6 7.1
    10.0 H41H-100 H41Y-100I H41W-100P H41W-100R 15.0 11.0
    适用温度 -29-425℃ ≤550℃ -40-200℃ -40-200℃ 超出温度范围,请订货时注明
    适用介质 水蒸气、油品等 硝酸等 醋酸等

    外形结构图



    主要外形尺寸

    型号 公称通径 尺寸(mm)
    DN(mm) L D D1 D2 D6 b Z-φd H
    H41H-16C 15 130 95 65 45   14 4-14 77
    20 150 105 75 55   14 4-14 80
    25 160 115 85 65   14 4-14 85
    32 180 135 100 75   16 4-18 95
    40 200 145 110 85   16 4-18 105
    50 230 160 125 100   16 4-18 120
    65 290 180 145 120   18 8-18 130
    80 310 195 160 135   20 8-18 140
    100 350 215 180 155   20 8-18 155
    125 400 245 210 185   22 8-18 180
    150 480 280 240 210   24 8-23 215
    200 600 335 295 265   26 12-23 260
    250 730 405 355 320   30 12-25 315
    H41H-25 15 130 95 65 45   16 4-14 100
    20 150 105 75 55   16 4-14 105
    25 160 115 85 65   16 4-14 120
    32 180 135 100 78   18 4-18 130
    40 200 145 110 85   18 4-18 135
    50 230 160 125 100   20 4-18 149
    65 290 180 145 120   22 8-18 160
    80 310 195 160 135   22 8-18 170
    100 350 230 190 160   24 8-23 194
    125 400 270 220 188   28 8-25 222
    150 480 300 250 218   30 8-25 255
    200 600 360 310 278   34 12-25 312
    H41H-40 15 130 95 65 45 40 16 4-14 80
    20 150 105 75 55 51 16 4-14 100
    25 160 115 85 65 58 16 4-14 110
    32 180 135 100 78 66 18 4-18 120
    40 200 145 110 85 76 18 4-18 140
    50 230 160 125 100 88 20 4-18 145
    65 290 180 145 120 110 22 8-18 160
    80 310 195 160 135 121 22 8-18 170
    100 350 230 190 160 150 24 8-23 195
    125 400 270 220 188 176 28 8-25 225
    150 480 300 250 218 204 30 8-23 255
    200 600 375 320 282 260 38 12-30 318
    H41H-64 15 170 105 75 55 40 20 4-14 75
    20 190 125 90 68 51 22 4-18 110
    25 210 135 100 78 58 24 4-18 125
    32 230 150 110 82 66 24 4-23 152
    40 260 165 125 95 76 24 4-23 168
    50 300 175 135 105 88 26 4-23 170
    65 340 200 160 130 110 28 8-23 188
    80 380 210 170 140 121 30 8-23 205
    100 430 250 200 168 150 32 8-25 230
    H41H-100 15 170 105 75 55 40 20 4-14 100
    20 190 125 90 68 51 22 4-18 110
    25 210 135 100 78 58 24 4-18 125
    32 230 150 110 82 66 24 4-23 140
    40 260 165 125 95 76 26 4-23 170
    50 300 195 145 112 88 38 8-25 185
    65 340 220 170 138 110 32 8-25 200
    80 380 230 180 148 121 34 8-25 235

    安装维护

    1、本阀门通路两端须堵塞,存在干燥通风的室内。如长期存放,应经常检查防锈蚀。
    2、安装前应将阀门清洗干净,并消除在运输过程中造成的缺陷。
    3、安装时必须仔细核对阀门上的标志和铭牌是否符合使用要求。
    4、升降式垂直瓣止回阀应安装在垂直管道上。
    5、升降式水平瓣止回阀应安装在水平管道上。
    6、在管线中不要使止回阀承受重量,大型的止回阀应独立支撑,使之不受管系产生的压力的影响。
    7、安装止回阀时,应特别注意介质流动方向,应使介质正常流动方向与阀体上指示的箭头方向相一致,否则就会截断介质的正常流动。底阀应安装在水泵吸水管路的底端。
    8、通式升降式止回阀应安装于水平管路上,立式升降式止回阀和底阀一般安装在垂直管路上,并且介质自下而上流动。
    9、止回阀关闭时,会在管路中产生水锤压力,严重时会导致阀门、管路或设备的损坏,尤其对于大口管路或高压管路,故应引起止回阀选用者的高度注意。


    声明:【H41H,H41W铸钢升降式止回阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的H41H,H41W铸钢升降式止回阀产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
