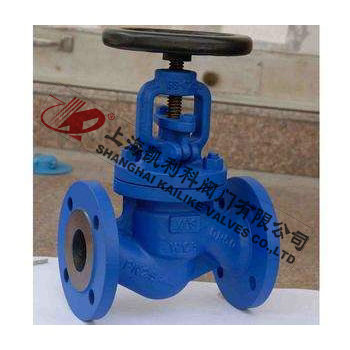

WJ41H国标波纹管截止阀

WJ41H国标波纹管截止阀是引进国外先进技术、采用国外金属波纹管密封技术制造、高性能的弹性金属波纹管、伸缩疲劳寿命特别长；完全消除了普通阀门阀杆填料密封老化快易泄露的缺点，国标波纹管截止阀不但提高了使用能源效率、增加生产设备安全性、减少了维修费用及频繁的维修保养，还提供了清洁安全的工作环境。

产品名称：	国标波纹管截止阀	产品型号：	WJ41H
公称通径：	DN15～DN300	结构形式：	截止式
公称压力：	1.6MPa～4.0MPa	连接方式：	法兰、焊接、内螺纹
适用温度：	-40ºC～+425ºC	驱动方式：	手动
阀体材质：	铸铁、铸钢、不锈钢	标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽、氨气、氯气、气体、液体	生产厂家：	上海凯利科阀门有限公司

产品说明

WJ41H国标波纹管截止阀是引进国外先进技术、采用国外金属波纹管密封技术制造、高性能的弹性金属波纹管、伸缩疲劳寿命特别长；完全消除了普通阀门阀杆填料密封老化快易泄露的缺点，国标波纹管截止阀不但提高了使用能源效率、增加生产设备安全性、减少了维修费用及频繁的维修保养，还提供了清洁安全的工作环境。国标波纹管截止阀适用于石油、化工、制药、化肥、电力等行业的各种工况管路上，用于切断或接通管路介质。

结构特点

1.双重的密封设计（波纹管+填料）若波纹管失效，阀杆填料也会避免。
2.结构合理、密封可靠、性能优良、造型美观。
3.没有流体损失，降低能源损失，提高工厂设备安全。
4.密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长，减少维修次数，降低经营成本。
5.坚固耐用的波纹管密封设计，保证阀杆的零泄漏，提供无需维护的条件。
6.截止阀阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；
7.阀杆升降位置指示更直观。

制造标准

设计标准	GB12235
结构长度	GB12221
连接法兰	GB9113、JB/T79、HG20596
试验和检验	JB/T9092、GB/T13927

压力试验

压力检验（表）
公称压力	1.6Mpa	2.5Mpa	4.0Mpa
密封试验	1.8MPa	2.8MPa	4.4MPa
壳体强度	2.4MPa	3.6MPa	6.0MPa
适用温度	425℃

产品特点

双层波纹管	维修方便
波纹管密封阀杆	双重密封
位置指示	无升降手轮

产品用途

工业	电站
废气净化厂	天然气
真空装置	氨
热水	冷冻系统
加热设备	蒸汽系统

主要零部件材质

序号	名称	材质
1	阀体	WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M
2	阀瓣	25、1Cr13、2Cr131Cr18Ni9Ti、0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV
3	轴销	25、1Cr13、2Cr131Cr18Ni9Ti、0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV
4	阀杆	25、1Cr13、2Cr131Cr18Ni9Ti、0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV
5	波纹管组件	1Cr18Ni9Ti、304、316、304L、316L
6	垫片	柔性石墨+不锈钢、PTFE
7	阀盖	WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M
8	双头螺栓	0Cr18Ni9Ti、0Cr18Ni12Mo2Ti、35CrMoV、25Cr2MoV
9	六角螺母	0Cr18Ni9Ti、0Cr18Ni12Mo2Ti、35CrMoV、25Cr2MoV
10	填料	柔性石墨
11	填料压盖	WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M
12	阀杆螺母	铜合金
13	手轮	WCB、QT400-18

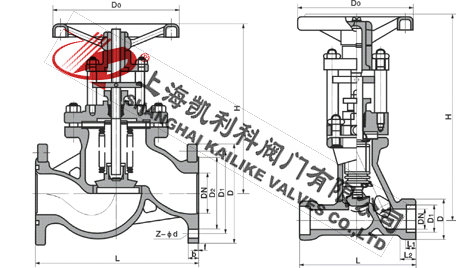

外形结构图

主要外形尺寸1.6MPa

DN	L	D	D1	D2	b	f	Do	H	N-ΦZ
15	130	95	65	46	14	2	100	236	4-14
20	150	105	75	56	16	2	100	242	4-14
25	160	115	85	65	16	3	125	286	4-14
32	180	140	100	76	18	3	125	295	4-18
40	200	150	110	84	18	3	150	330	4-18
50	230	165	125	99	20	3	150	350	4-48
65	290	185	145	118	20	3	200	400	4-18
80	310	200	160	132	20	3	200	430	8-18
100	350	220	180	156	22	3	250	465	8-18
125	400	250	210	184	22	3	250	505	8-18
150	480	285	240	211	24	3	300	613	8-22
200	600	340	295	266	24	3	420	714	12-22
250	730	405	355	319	26	3	500	810	12-26
300	850	460	410	370	28	4	670	910	12-26

主要外形尺寸2.5MPa

DN	L	D	D1	D2	D3	b	f	F1	Do	H	N-ΦZ
15	130	95	65	46	/	14	2	/	100	236	4-14
20	150	105	75	56	/	16	2	/	100	242	4-14
25	160	115	85	65	/	16	3	/	125	286	4-14
32	180	140	100	76	/	18	3	/	125	295	4-18
40	200	150	110	84	/	18	3	/	150	330	4-18
50	230	165	125	99	/	210	3	/	150	350	4-18
65	290	185	145	118	/	22	3	/	200	400	8-18
80	310	200	160	132	/	24	3	/	200	430	8-18
100	350	235	190	156	/	24	3	/	250	465	8-22
125	400	270	200	184	/	26	3	/	250	505	8-26
150	480	300	250	211	/	28	3	/	300	613	8-26
200	600	360	310	274	/	30	3	/	420	714	12-26
250	730	425	370	330	/	32	3	/	500	810	12-30
300	850	485	430	389	/	34	4	/	670	910	12-30

主要外形尺寸4.0MPa

DN	L	D	D1	D2	D3	b	f	F1	Do	H	N-ΦZ
15	130	95	65	45	40	16	2	4	100	236	4-14
20	150	105	75	55	51	16	2	4	100	242	4-14
25	160	115	85	65	58	16	2	4	125	286	4-14
32	180	135	100	78	66	18	3	4	125	295	4-18
40	200	140	110	85	78	18	3	4	150	330	4-18
50	230	160	125	100	88	20	3	4	150	350	4-18
65	290	180	145	120	110	22	3	4	200	400	8-18
80	310	195	160	135	121	22	3	4	200	430	8-18
100	350	230	190	160	150	24	3	4.5	250	465	8-23
125	400	270	220	188	176	28	3	4.5	250	505	8-25
150	480	300	250	218	204	30	3	4.5	300	613	8-25
200	600	375	320	282	260	38	3	4.5	420	714	12-30
250	730	445	385	345	313	42	3	4.5	500	810	12-34
300	850	510	450	408	364	46	4	4.5	670	910	16-34
