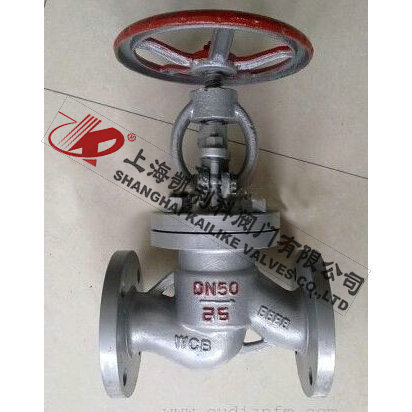

J41N液化气专用截止阀
J41N液化气专用截止阀采用弹性成型聚四氟乙烯为填料，填料密封性能随介质压力上升而增强，并具备倒密封功能，适用于高中压燃气输送管路。
|
产品名称： |
液化气专用截止阀 |
产品型号： |
J41N |
|
公称通径： |
DN15～DN300 |
结构形式： |
截止式 |
|
公称压力： |
2.5MPa～4.0MPa |
连接方式： |
法兰 |
|
适用温度： |
-29ºC～+570ºC |
驱动方式： |
手轮、伞齿轮 |
|
阀体材质： |
WCB、铸钢、碳钢、不锈钢 |
标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
天然气、液化气、气体 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
J41N液化气专用截止阀采用弹性成型聚四氟乙烯为填料，填料密封性能随介质压力上升而增强，并具备倒密封功能，适用于高中压燃气输送管路。
主要零件
|
阀体 |
阀杆、阀瓣 |
密封面 |
填料 |
|
碳钢 |
不锈钢 |
不锈钢 |
聚四氟乙烯 |
|
尼龙 |
性能规范
|
公称压力PN |
JIS10K |
JIS20K |
MPa |
|
1.6 |
2.5 |
4.0 |
|
壳体试验压力PN |
2.4 |
3.75 |
6.0 |
|
高压密封试验压力 |
1.76 |
2.75 |
4.4 |
|
适用介质 |
液化气、天然气等 |
|
适用温度 |
-40∽+80℃ |
|
法兰连接标准 |
JB/T 79-94 |
外形结构图
主要外形尺寸
|
PN |
DN |
L |
H |
D |
D1 |
D2 |
b |
f |
Z-φd |
D0 |
|
|
15 |
130 |
207 |
95 |
65 |
45 |
16 |
2 |
4-14 |
120 |
|
|
20 |
150 |
217 |
105 |
75 |
55 |
16 |
2 |
4-14 |
140 |
|
|
25 |
160 |
219 |
115 |
85 |
65 |
16 |
2 |
4-14 |
160 |
|
|
32 |
190 |
280 |
135 |
100 |
78 |
18 |
2 |
4-18 |
180 |
|
2.5MPa |
40 |
200 |
330 |
145 |
110 |
85 |
18 |
3 |
4-18 |
200 |
|
4.0MPa |
50 |
230 |
350 |
160 |
125 |
100 |
20 |
3 |
4-18 |
240 |
|
10K |
65 |
290 |
400 |
180 |
145 |
120 |
22 |
3 |
8-18 |
280 |
|
20K |
80 |
310 |
430 |
195 |
160 |
135 |
22 |
3 |
8-18 |
320 |
|
|
100 |
350 |
465 |
230 |
190 |
160 |
24 |
3 |
8-23 |
360 |
|
|
125 |
400 |
502 |
270 |
220 |
188 |
28 |
3 |
8-25 |
400 |
|
|
150 |
480 |
560 |
300 |
250 |
218 |
30 |
3 |
8-25 |
440 |
|
|
200 |
600 |
580 |
360 |
310 |
278 |
34 |
4 |
12-25 |
480 |
声明：【J41N液化气专用截止阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的J41N液化气专用截止阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
