J14B内螺纹角式氨用截止阀具有密封性能稳定、使用安全可靠、耐腐蚀性强、无介质内、外漏以及操作轻便等特点，成功解决了化工管道用普通阀门耐腐蚀性能差、壳体易穿孔以及密封性能差、易泄露的难题，特别适用于化工行业氨气，燃气管道的传送，并满足长期可靠使用的要求，其密封性、可维修性、安全性等。
| 产品名称： | 内螺纹角式氨用截止阀 | 产品型号： | J14B |
| 公称通径： | DN10～DN32 | 结构形式： | 截止式 |
| 公称压力： | 2.5MPa～16.0MPa | 连接方式： | 内螺纹 |
| 适用温度： | -40ºC～+200ºC | 驱动方式： | 手轮 |
| 阀体材质： | 铸铁、铸钢、不锈钢 | 标准： | 国标GB、德国DIN、美国API、ANSI |
| 适用介质： | 氨气、气体、液体 | 生产厂家： | 上海凯利科阀门有限公司 |
| 零件名称 | 阀体、阀盖 | 密封圈 | 填料 | 填料压盖 | 阀杆 | 垫片 |
| J14B-25Z | 灰铸铁 | 巴氏合金 | 聚四氟乙烯 | 碳 钢 | 聚四氟乙烯 | |
| J14F-25Z | 灰铸铁 | 聚四氟乙烯 | ||||
| 序号 | 氨阀名称 | 型号规格 |
公称通径 （mm） |
公称压力 （MPa） |
适用介质 | 适用温度 |
| 1 | 氨直角式截止通阀 | J14B-25Z-DN10 | 10 | 2.5 | 氨 | -40~+150℃ |
| 2 | 氨直角式截止通阀 | J14B-25Z-DN15 | 15 | 2.5 | 氨 | -40~+150℃ |
| 3 | 氨直角式截止通阀 | J14B-25Z-DN20 | 20 | 2.5 | 氨 | -40~+150℃ |
| 4 | 氨直角式截止通阀 | J14B-25Z-DN25 | 25 | 2.5 | 氨 | -40~+150℃ |
| 5 | 氨直角式截止通阀 | J14B-25Z-DN32 | 32 | 2.5 | 氨 | -40~+150℃ |
|
公称压力 PN（MPA） |
实验压力 PS（MPa） |
适用介质 | 适用温度（℃） | ||||
| 2.5 | 3.8 |
氨气、 氨液等 NH3 |
巴氏合金 -40℃ +150℃ |
四氟 -40℃ +200℃ |
|||
|

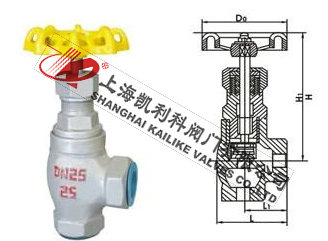

外 形 尺 寸 |
名 称 | 总长(L) | 阀体长（L） | 全开（H） | 全关（H1） | 手轮直径（D0） | 连接方式 |
| DN10 | 63 | - | - | 110 | 80 | 3/3管柱螺纹 | |
| DN15 | 73 | 50 | 165 | 138 | 100 | 1/2管柱螺纹 | |
| DN20 | 86 | 55 | 170 | 142 | 100 | 3/4管柱螺纹 | |
| DN25 | - | 58 | 160 | 120 | 1管柱螺纹 | ||
| DN32 | - | 77 | 185 | 140 | 11/4管柱螺纹 | ||
声明：【J14B内螺纹角式氨用截止阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的J14B内螺纹角式氨用截止阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
