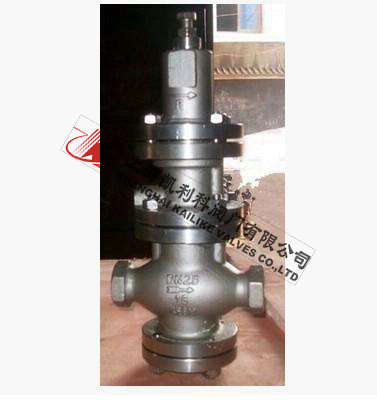

Y13H内螺纹活塞式蒸汽减压阀
Y13H内螺纹活塞式蒸汽减压阀本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
|
产品名称： |
内螺纹活塞式蒸汽减压阀 |
产品型号： |
Y13H |
|
公称通径： |
DN15～DN50 |
结构形式： |
活塞式、先导式 |
|
工作压力： |
1.0MPa～6.4.0MPa～16.0MPa |
连接方式： |
法兰、内螺纹 |
|
适用温度： |
-20ºC～+425ºC |
功能作用： |
减压后稳压 |
|
阀体材质： |
铸铁、铸钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、油、蒸汽等 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
Y13H内螺纹活塞式蒸汽减压阀本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力、利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。
性能范围
|
公称压力（MPa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
壳化试验压力（Mpa） |
2.4 |
3.75 |
6.0 |
9.6 |
15.0 |
24 |
|
密封试验压力（Mpa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
最高进口压力（Mpa） |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
16.0 |
|
出口压力范围（Mpa） |
1.0-1.0 |
0.1-1.6 |
0.1-2.5 |
0.5-3.5 |
0.5-35 |
0.5-45 |
|
压力特性偏差（Mpa）△P2P |
GB12246-1989 |
|
流量特性偏差（Mpa）△P2G |
GB12246-1989 |
|
最小压差（Mpa） |
0.15 |
0.15 |
0.2 |
0.4 |
0.8 |
1.0 |
|
渗漏量 |
GB12245-1989 |
|
标准 |
其他非标定制 |
减压阀流量系数(Cv)
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
主要零件材料
|
零件名称 |
零件材料 |
|
阀体 阀盖 底盖 |
WCB |
|
阀座 阀盘 |
2Cr13 |
|
缸套 |
2Cr13/25（镀硬铬） |
|
活塞 |
2Cr13/铜合金 |
|
活塞环 |
合金铸铁 |
|
导阀座 导阀杆 |
2Cr13 |
|
膜片 |
1Cr18Ni9Ti |
|
主阀弹簧 |
50CrVA |
|
导阀主弹簧 |
50CrVA |
|
调节弹簧 |
60Si2Mn |
外形结构图
主要外形尺寸
|
公称通径DN |
G |
L |
H |
Hl |
|
15 |
1/2" |
140 |
295 |
90 |
|
20 |
3-4" |
140 |
330 |
98 |
|
25 |
1" |
160 |
330 |
110 |
|
32 |
1-1/4" |
180 |
330 |
110 |
|
40 |
1-1/4" |
200 |
345 |
125 |
|
50 |
2" |
230 |
345 |
125 |
安装说明
①为了操作和维护方便，该蒸汽减压阀一般直立安装在水平管道上，横向安装须特别说明。
②安装时应注意使管路中介质的流向与蒸汽减压阀休上所示箭头的方向一致。
③为了防止蒸汽后压力超压，应在离阀出口不少于4M处安装一个安全阀。
声明：【Y13H内螺纹活塞式蒸汽减压阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的Y13H内螺纹活塞式蒸汽减压阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
