GL11H不锈钢内螺纹Y型过滤器

GL11H不锈钢内螺纹Y型过滤器
    • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
    • 价格合理:高效内部成本控制,减少了开支,让利于客户!
    • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
      上海剑阀阀门竭诚为您提供安全可靠的GL11H不锈钢内螺纹Y型过滤器成套技术方案,以及售前选型报价,售后技术指导、安装、调试服务!

    • 产品描述
    • 相关产品
    • 服务流程
    本文地址:http://www.fm058.com/html/3214.html

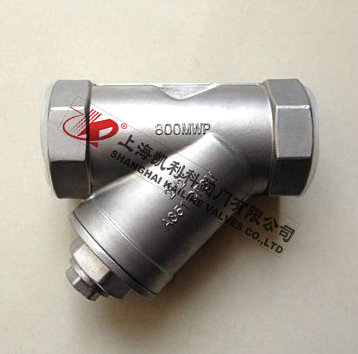

    GL11H不锈钢内螺纹Y型过滤器GL11H不锈钢内螺纹Y型过滤器

    GL11H不锈钢内螺纹Y型过滤器主要应用于口径较小的管道设备,连接拆卸方便,排污性能可靠,经济适用。是输送介质的管道系统不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀等水力控制阀或其它设备的进口端,用来清除介质中颗粒性杂质,免受因管道内杂质、铁锈、焊屑等带来的堵塞和损坏,从而避免了维修费用和生产损失,保护阀门等设备的正常使用。主要用于水、蒸气等介质。

    产品名称: 不锈钢内螺纹Y型过滤器 产品型号: GL11H
    公称通径: DN15~DN50 结构形式: Y型
    工作压力: 1.6MPa~16.0MPa 连接方式: 法兰、内螺纹
    适用温度: -20ºC~+450ºC 功能作用: 过滤管道中的杂质
    阀体材质: 铸铁、铸钢、不锈钢、黄铜 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油品、蒸汽、液体、气体等 生产厂家: 上海剑阀阀门有限公司

    产品说明

    GL11H不锈钢内螺纹Y型过滤器主要应用于口径较小的管道设备,连接拆卸方便,排污性能可靠,经济适用。是输送介质的管道系统不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀等水力控制阀或其它设备的进口端,用来清除介质中颗粒性杂质,免受因管道内杂质、铁锈、焊屑等带来的堵塞和损坏,从而避免了维修费用和生产损失,保护阀门等设备的正常使用。主要用于水、蒸气等介质。

    结构特点

    1、采用不锈钢双层网结构,坚固耐用,
    2、具有结构先进、流阻小、排污方便、纳污量大等等特点,
    3、使用维护极为方便。可根据用户需要设置过滤网的目数。

    滤网目数

    目数 孔径mm 粒度μm 目数 孔径mm 粒度μm 目数 孔径mm 粒度μm
    4 4.75 4750 50 0.3 297 650 0.021 21
    5 4 3900 60 0.25 250 800 0.019 19
    6 3.35 3350 70 0.212   1000 0.015 15
    7 2.8 2800 80 0.18 178 1100 0.013 13
    8 2.36 2360 100 0.15 150 1300 0.011 11
    10 2 2000 120 0.125 124 1600 0.01 10
    12 1.7 1700 140 0.106 104 1800 0.008 8
    14 1.4 1400 170 0.09 89 2000 0.0065 6.5
    16 1.18 1180 200 0.074 74 2500   5.5
    18 1 880 230 0.063 61 3000   5
    20 0.85 840 270 0.053 53 3500   4.5
    25 0.71 710 300 0.04 48 4000   3.4
    30 0.6 590 325 0.045 44 5000   2.7
    35 0.5 500 400 0.038 38 6000   2.5
    40 0.425 420 460 0.03 30 7000   1.25
    45 0.355 350 540 0.026 26

    外形结构图



    主要外形尺寸

    DN L H CV
    15 78 50 3.5
    20 93 60 6.5
    25 108 70 10
    32 128 82 19
    40 143 92 26
    50 173 118 45

    使用说明

    本过滤器由壳体、排污盖、滤芯、滤网等组成。网眼总面积是入口管首截面积的3-4倍。
    用于管道清除输送介质:热水、冷水、蒸汽、压缩空气各种机械杂质,特别是锅炉房循环水泵前均需安此产品,为了清除系统中的机械杂质,使设备和管道免受堵塞和磨损,在额定流速下压损为0.05-0.1米水柱。
    用于各种用汽设备,如:蒸汽仪表、疏水阀,压缩空气和各类用汽设备前均需安装。在额定流速下压损为0.05-0.2米水柱。
    油过滤器该主品滤眼密度有多种。例如:64孔、200孔、300孔/Cm2。用于各种输油管道上一切设备。例如:油泵、油锅炉前均需安装,在额定流速下压损为0.05-0.1米水柱。

    声明:【GL11H不锈钢内螺纹Y型过滤器】规格型号、结构尺寸由上海剑阀阀门有限公司提供,如何选择适用的GL11H不锈钢内螺纹Y型过滤器产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
