BJ41W夹套保温截止阀

您的位置：阀门 - 截止阀 - BJ41W夹套保温截止阀 更新时间：2024-11-01 08:11:41
BJ41W夹套保温截止阀
    • 质量安全：压力、材质、密封等全方位检测确保质量过关！
    • 价格比较：在相同品质的情况下，厂里直销，更具有优势！
    • 交货快捷：常规产品现货供应，生产加工销售一条龙服务！
      导读：BJ41W夹套保温截止阀的保温夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有保温夹套的两个连接口。直流保温截止阀特别适用于化工...

    • 产品描述
    • 在线询价
    • 技术咨询

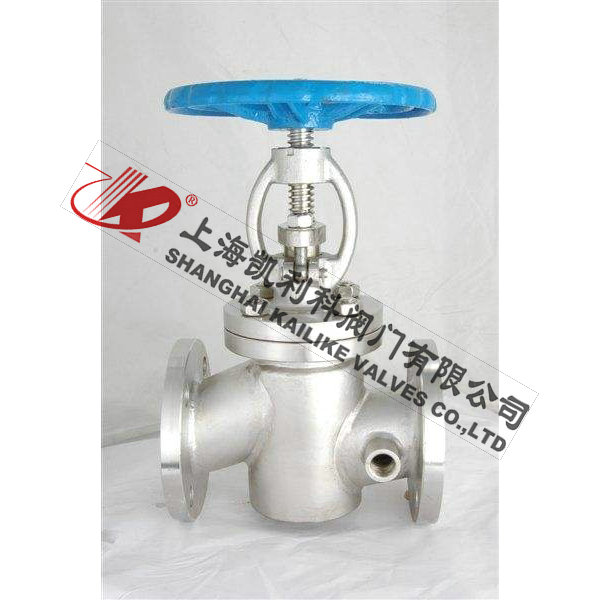

    BJ41W夹套保温截止阀BJ41W夹套保温截止阀

    BJ41W夹套保温截止阀的保温夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有保温夹套的两个连接口。直流保温截止阀特别适用于化工、化肥行业的管路上，夹套内涵入蒸汽能防止介质结晶。广泛应用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。

    产品名称： 夹套保温截止阀 产品型号： BJ41W
    公称通径： DN15～DN200 结构形式： 截止式
    公称压力： 2.5MPa～4.0MPa 连接方式： 法兰
    适用温度： 29ºC～+550ºC 驱动方式： 手轮、伞齿轮
    阀体材质： WCB、铸钢、碳钢、不锈钢304/316/316L 制造标准： 国标GB、德国DIN、美国API、ANSI
    适用介质： 易结晶液体 生产厂家： 上海凯利科阀门有限公司

    产品说明

    BJ41W夹套保温截止阀的保温夹套焊装于阀门的两法兰之间，阀门的侧面、底部设置有保温夹套的两个连接口。直流保温截止阀特别适用于化工、化肥行业的管路上，夹套内涵入蒸汽能防止介质结晶。广泛应用于石油、化工、冶金、制药等各类系统中，以输送常温下会凝固的高粘度介质。

    标准规范

    设计与制造：BS1873BS5160GB12233/2
    法兰尺寸：ANSIB16.5JB/T79GB9113
    压力温度：ANSIB16.34
    结构长度：ANSIB16.10BS1873GB12221
    对焊连接尺寸：ANSIB16.25
    检验与实验：BS6755GB/T13927

    性能参数

    型号 公称压力
    PN（MPa）    		 试验压力PS（MPa） 适用温度
    （℃）    		 适用介质 保温套压力
    （MPa）
    壳体 密封
    BJ41W-16P.R.C 1.6 2.4 1.8 ≤350 硝酸类 ≤1.3
    BJ41W-25P.R.C 2.5 3.8 2.8 ≤350 硝酸类 ≤1.3
    BJ41W-40P.R.C 4.0 6.0 4.4 ≤350 硝酸类 ≤1.3
    BJ41W-64P.R.C 6.4 9.0 6.6 ≤350 硝酸类 ≤1.3

    主要零件材料

    零件名称 ZG1CR18NI9TI系列 ZGOOCR18NI10系列 ZG1Cr18Ni12MO2Ti系列 ZGOOCR17NI14MO2系列 WCB系列
    阀体/阀盖世 ZG1CR18NI9TI ZGOOCR18NI10 ZG1Cr18Ni12MO2Ti ZGOOCR17NI14MO2 WCB
    闸板 ZG1CR18NI9TI ZGOOCR18NI10 ZG1Cr18Ni12MO2Ti ZGOOCR17NI14MO2 1Cr13
    阀杆 1CR18NI9TI 00cr18ni10 1CR18NI12MOTI OOCR17NI14MO 1Cr13
    填料 PTFE纺织 PTFE纺织 PTFE纺织 PTFE纺织 石墨
    垫片 304L+PTFE 304L+PTFE 316L+PTFE 316L+PTFE 石墨+304
    压盖 ZG1CR18NI9TI ZG00CR18ni10 ZG1Cr18Ni12MO2Ti ZGOOCR17NI14MO2 WCB
    填料压环 1CR18NI9TI 00CR18NI10 1Cr18NI12MOTI OOCR17NI14MO 1Cr13
    螺栓 1cr17ni2 1CR17NI2 1Cr17NI2 1Cr17Ni2 35CrMoA
    螺母 1cr18ni9ti 1CR18NI9TI 1Cr18NI9ti 1Cr18NI9ti 45

    外形结构图

    BJ41W-16P/R/C主要外形尺寸

    型号 公称通径
    DN（/）    		 尺寸（?）
    L D D1 D2 B-f Z-φ H D0
    BJ41W/H-16P/R/C 15 130 95 65 45 16-2 4-14 170 120
    20 150 105 75 55 16-2 4-14 190 140
    25 160 115 85 65 16-2 4-14 205 160
    32 180 135 100 78 18-2 4-18 270 180
    40 200 145 110 85 18-3 4-18 310 200
    50 230 160 125 100 18-3 4-18 358 240
    65 290 180 145 120 18-3 4-18 373 280
    80 310 195 160 135 20-3 8-18 435 320
    100 350 215 180 155 20-3 8-18 500 360
    125 400 245 210 185 22-3 8-18 614 400
    150 480 280 240 210 24-3 8-23 674 400
    200 600 335 295 265 26-3 12-23 818 450
    250 730 405 355 320 30-3 12-25 969 550

    BJ41W-25P/R/C主要外形尺寸

    型号 公称通径
    DN（/）    		 尺寸（?）
    L D D1 D2 B-f Z-φ H D0
    BJ41WH-25PRC 15 130 95 65 45 16-2 4-14 233 120
    20 150 105 75 55 16-2 4-14 275 140
    25 160 115 85 65 16-2 4-14 285 160
    32 180 135 100 78 18-2 4-18 302 180
    40 200 145 110 85 18-3 4-18 355 200
    50 230 160 125 100 20-3 4-18 362 240
    65 290 180 145 120 22-3 8-18 400 280
    80 310 195 160 135 22-3 8-18 430 320
    100 350 230 190 160 24-3 8-23 465 360
    125 400 270 220 188 28-3 8-25 550 400
    150 480 300 250 218 30-3 8-25 700 400
    200 600 360 310 278 343 12-25 780 450
    250 730 425 370 335 36-3 12-30 900 550

    BJ41W-40/64P/R/C主要外形尺寸

    型号 公称通径
    DN（?）    		 尺寸（?）
    L D D1 D2 B-f Z-φ H
    BJ41WH-40PRC 15 130 95 65 45 16-2 4-14 233
    20 150 105 75 55 16-2 4-14 275
    25 160 115 85 65 16-2 4-14 285
    32 180 135 100 78 18-2 4-18 302
    40 200 145 110 85 18-3 4-18 355
    50 230 160 125 100 20-3 4-18 370
    65 290 180 145 120 22-3 8-18 408
    80 310 195 160 135 22-3 8-18 436
    100 350 230 190 160 24-3 8-23 475
    125 400 270 220 188 28-3 8-25 558
    150 480 300 250 218 30-3 8-25 720
    200 600 375 320 282 38-3 12-30 800
    BJ41WH-64PRC 15 170 105 75 55 18-2 4-14 240
    20 190 125 90 68 20-2 4-18 280
    25 210 135 100 78 22-2 4-18 290
    32 230 150 110 82 24-2 4-23 325
    40 260 165 125 95 24-3 4-23 360
    50 300 175 135 105 26-3 4-23 410
    65 340 200 160 130 28-3 8-23 430
    80 380 210 170 140 30-3 8-23 465
    100 430 250 200 168 32-3 8-25 537
    125 500 295 240 202 36-3 8-30 630
    150 550 340 280 240 38-3 8-34 790
    200 650 405 345 300 44-3 12-34 910


    声明：【BJ41W夹套保温截止阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的BJ41W夹套保温截止阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
