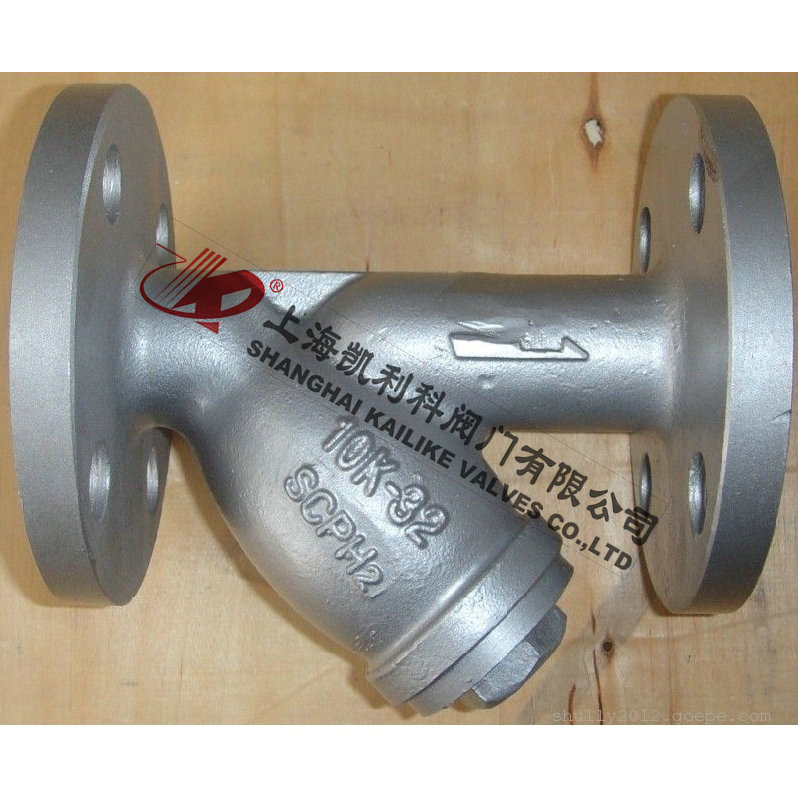

GL41H铸铁日标过滤器
GL41H铸铁日标过滤器是输送介质的管道系列不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。该过滤器具有结构先进，阻力小，排污方便等特点。适用介质可为水，油、气。
|
产品名称： |
铸铁日标过滤器 |
产品型号： |
GL41H |
|
公称通径： |
DN15～DN300 |
滤网材料： |
不锈钢 |
|
工作压力： |
10K～20K～30K |
连接方式： |
法兰 |
|
适用温度： |
-20ºC～+450ºC |
功能作用： |
过滤管道中的杂质 |
|
阀体材质： |
球墨铸铁、铸铁、铸钢、不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、油、蒸汽、气体等 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
GL41H铸铁日标过滤器是输送介质的管道系列不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来消除介质中的杂质，以保护阀门及设备的正常使用。该过滤器具有结构先进，阻力小，排污方便等特点。适用介质可为水，油、气。可按用户要求制作滤网，其外型基本相同（Y型），内部件全部采用不锈钢，坚固耐用。当需要清洗时，只要将可拆卸的滤筒取出，去除滤出的杂质后，重新装入即可，使用维护极为方便。该过滤器体形小、滤眼细、阻力小、效果高、安装检修方便、成本低、并排污时间短，对一般小型号者，只需5-10分钟。一般通水网为18-30目/cm2，通气网为40-100目/cm2，通油网为100-300目/cm2。
标准规范
设计标准 JIS B2074 B2081
法兰标准 JIS B2212 B2214
结构标准JIS B2072 B2084
试验标准JIS B2003
零部件材料
|
1 |
阀体 |
灰铸铁、球墨铸铁、A216/WCB/铸钢、A361/CF8/ A351/CF8M/CF3M不锈钢 |
|
2 |
堵头 |
灰铸铁、球墨铸铁、A216/WCB/铸钢、A361/CF8/ A351/CF8M/CF3M不锈钢 |
|
3 |
滤网 |
不锈钢 |
|
4 |
螺栓 |
A193 B7、A193 B8、A307 B |
|
5 |
螺母 |
A194 2H、A194 B |
|
6 |
垫片 |
304+石墨 |
压力试验
|
试验项目 |
壳体试验 |
密封试验 |
上密封试验 |
气密封试验 |
|
介质 |
水 |
气 |
|
单位 |
MPa |
MPa |
MPa |
MPa |
|
公称压力 |
10K |
2.4 |
1.5 |
1.5 |
0.5-0.7 |
|
20K |
5.8 |
4.0 |
4.0 |
外形结构图
主要外形尺寸
|
DN |
In |
L |
H |
D |
D1 |
|
DN15 |
1/2 |
120 |
70 |
- |
- |
|
DN20 |
3/4 |
125 |
77 |
- |
- |
|
DN25 |
1 |
155 |
82 |
- |
- |
|
DN32 |
1 1/4 |
170 |
95 |
- |
- |
|
DN40 |
1 1/2 |
182 |
102 |
- |
- |
|
DN50 |
2 |
268 |
140 |
- |
- |
|
DN65 |
2 1/2 |
285 |
165 |
175 |
140 |
|
DN80 |
3 |
302 |
200 |
185 |
150 |
|
DN100 |
4 |
377 |
215 |
210 |
175 |
|
DN125 |
5 |
392 |
257 |
250 |
210 |
|
DN150 |
6 |
442 |
305 |
280 |
240 |
|
DN200 |
8 |
540 |
410 |
330 |
290 |
|
DN250 |
10 |
668 |
490 |
400 |
365 |
|
DN300 |
12 |
762 |
580 |
450 |
400 |
