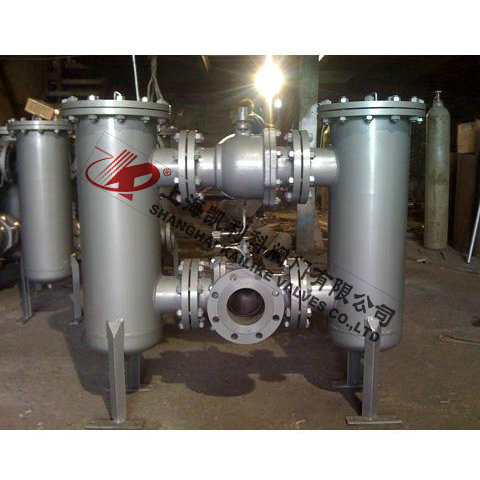

GHG双筒切换过滤器

产品名称：	双筒切换过滤器	产品型号：	GHG
公称通径：	DN50～DN200	结构形式：	双过滤联动
工作压力：	1.6MPa～4.0	连接方式：	法兰
适用温度：	-20ºC～+450ºC	功能作用：	过滤管道中的杂质
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、污水、给排水等	生产厂家：	上海凯利科阀门有限公司

产品说明

GHG双筒切换过滤器采用两个三通球阀，将两个单筒过滤器组装在一个共同机座上，相互切换使用，清洗过滤器不必停车，保证连续生产。双筒切换过滤器的过滤元件，除采用不锈钢泄芯外，亦可采有优质蜂房式脱脂纤维棉，可滤掉粒径1μ以上的颗粒，本过滤器亦可单筒使用，此时只需去掉共同机座，其余尺寸不变。

创新设计

为了双筒切换过滤器更加实用性，在总体结构设计上做了很大的改进，在过滤、排污、清洗、安装、使用等领域得到更大技术突破。凯利科阀门克服了传统过滤器的纳污量小、过滤时容易受污物堵塞、滤芯在清洗拆卸慢等诸多缺点。在制造时将双筒切换过滤器的滤体加大有有效解决纳污量小的问题，采用流体从上往下流向结构设计有效解决双筒切换过滤器在过滤的时候再也不会出现堵塞的现象问题，内部结构滤网才用提蓝式结构、滤体封口上的螺栓采用吊环式可手动或手摇臂式快速装卸装置，可有效解决清洗拆卸慢的问题。

结构特点

1、过滤处理量大、体积美观、容污量大、排污和清洗快捷。
2、基于过滤系统的工作原理和结构，更换时方便快捷，而且过滤机免清洗，省工省时。
3、测漏机率小，有力的保证了过滤品质。
4、过滤可承载更大的工作压力，压损小，运行费用低，节能效果明显。
5、过滤精度不断提高，目前已已经达到0.5ｕｍ。
6、过滤应用范围广，使用灵活，安装方式多样。

性能规范

壳体材质	碳钢	不锈钢
滤框滤网材质	不锈钢
密封件材质	耐油石棉、丁腈橡胶、聚四氟乙牺
工作温度（℃）	-40~380	-80~450
公称压力（MPa）	0.6~10.0(150Lb~600Lb)
过滤精度（目/in）	10~300

外形结构图



主要外形尺寸

DN	D	L	L1	H1	H2	H3	H
65	140	650	510	320	440	160	950
80	159	750	530	340	450	160	1000
100	219	850	700	350	490	160	1040
150	273	1060	880	430	570	200	1430
200	325	1350	1040	500	680	250	1720

声明：【GHG双筒切换过滤器】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的GHG双筒切换过滤器产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
