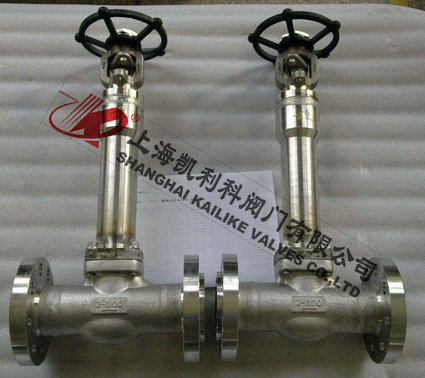

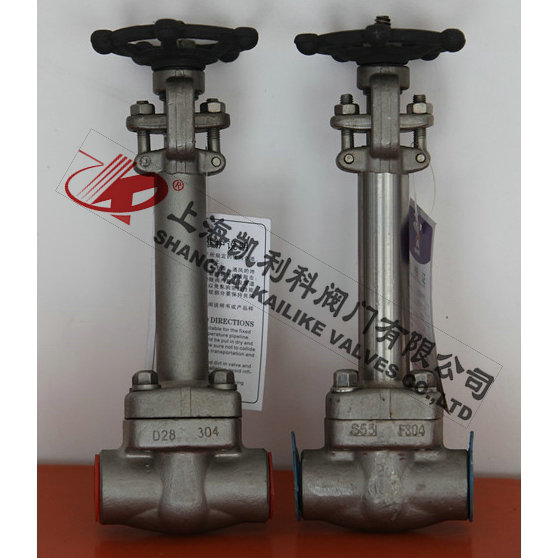

DJ61Y低温高压截止阀
DJ61Y低温高压截止阀适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。
|
产品名称： |
低温高压截止阀 |
产品型号： |
DJ61Y |
|
公称通径： |
DN15～DN300 |
结构形式： |
截止式 |
|
公称压力： |
1.6MPa～32.0MPa |
连接方式： |
法兰、焊接、螺纹 |
|
适用温度： |
-29ºC～-196ºC |
驱动方式： |
手轮、伞齿轮 |
|
阀体材质： |
LCB碳钢、LC3不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
液化天然气、液氮、液氨、乙烯、丙烯、甲烷 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
DJ61Y低温高压截止阀适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。
设计形式
DJ61Y低温高压截止阀有二种阀盖设计形式。第一种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片 (31 6夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用全焊逶连接。闸闸、截止阀、球阀都可设计成低温阀。为了能在-196℃(320oF)的低温下使用，一般将阀门设计成加长式阀盖。
产品特点
1、产品设计制造按ANSIB16.34、E101标准，可与进口设备配备使用。
2、阀门中腔采用压力自紧式密封结构，内腔压力越高密封性能越好。
3、阀瓣和阀座的密封面采用司太立（stellite）钴基硬质合金堆焊而成。
4、阀盖填料函深度合理，填料加缓蚀剂，密封可靠，开关平稳。
5、阀门具有上密封结构，保证阀门开启运行时不经阀杆外漏。
主要零件材质
|
序号 |
零件名称 |
AStoASTM |
SStoASTM |
|
A350 LF2 |
A350 LF3 |
A182 F304 |
A182 F316(L) |
|
1 |
阀体 |
A350 LF2 |
A350 LF3 |
A182 F304(L) |
A182 F316(L) |
|
2 |
阀瓣 |
A276 410 |
A276 304(L) |
A276 304(L) |
A276 316(L) |
|
3 |
阀盖 |
A350 LF2 |
A350 LF3 |
A182 F304(L) |
A182 F316(L) |
|
4 |
垫片 |
316夹柔性石墨 |
316夹PTFE |
|
5 |
螺栓螺母 |
A193 B7 |
A193 B7 |
A193 B8 |
A193 B8M |
|
6 |
阀杆 |
A182 F6 |
A182 F6 |
A182 F304(L) |
A182 F316(L) |
|
7 |
填料 |
柔性石墨 |
PTFE |
|
8 |
填料压套 |
A276 420 |
A182 F304 |
|
9 |
销钉 |
A276 420 |
A182 F304 |
|
10 |
活节螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
11 |
填料压板 |
WCB |
A351 CF8 |
|
12 |
螺母 |
A194 2H |
A19 44 |
A194 8 |
A194 8M |
|
13 |
阀杆螺母 |
A276 410 |
|
14 |
手轮 |
A197 |
|
15 |
铭牌 |
SS |
|
16 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
17 |
适用温度 |
≥-40℃ |
≥-101℃ |
≥-196℃ |
外形结构图
主要外形尺寸
|
NPS |
3/8" |
1/2" |
3/4" |
1" |
1 1/4" |
1 1/2" |
2" |
|
L |
79 |
92 |
111 |
120 |
120 |
172 |
200 |
|
H(开) |
330 |
337 |
370 |
480 |
410 |
474 |
546 |
|
W |
100 |
100 |
125 |
160 |
160 |
180 |
200 |
|
重量 |
螺栓式 |
5.2 |
7.2 |
10.9 |
13.5 |
15.2 |
19.8 |
29.0 |
|
焊接式 |
4.8 |
6.5 |
9.5 |
11.5 |
13.1 |
17.5 |
26.8 |
声明：【DJ61Y低温高压截止阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的DJ61Y低温高压截止阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
