SV2平底锥形临时过滤器

您的位置:阀门 - 过滤器 - SV2平底锥形临时过滤器 更新时间:2024-03-27 09:03:48
SV2平底锥形临时过滤器
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:SV2平底锥形临时过滤器是安装在管道上能除去流体中的较大固体杂质,使机器设备(包括压缩机、泵等)、仪表能正常工作和运转,达到稳...

    • 产品描述
    • 在线询价
    • 技术咨询

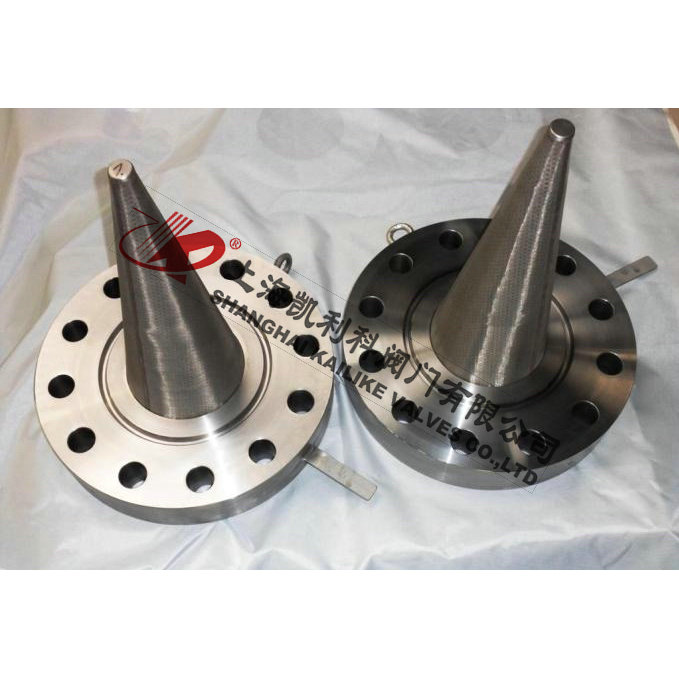

    SV2平底锥形临时过滤器SV2平底锥形临时过滤器

    SV2平底锥形临时过滤器是安装在管道上能除去流体中的较大固体杂质,使机器设备(包括压缩机、泵等)、仪表能正常工作和运转,达到稳定工艺过程,保障安全生产的作用。顾名思义就是临时使用且更容易、更方便拆卸的一款新型过滤器,其具有体积小、重量轻的特点,被广泛用于蒸汽、空气、水、油品等系统管道中。保护各种计量器、泵机、阀门、疏水器等设备。

    产品名称: 平底锥形临时过滤器 产品型号: SV1、SV2、SV3
    公称通径: DN25~DN600 滤网材料: 不锈钢
    工作压力: 1.6MPa~6.4MPa 连接方式: 法兰、对夹式
    适用温度: -20ºC~+550ºC 功能作用: 过滤管道中的杂质
    阀体材质: 铸钢、不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油、蒸汽、气体、液体等 生产厂家: 上海凯利科阀门有限公司

    产品说明

    SV2平底锥形临时过滤器是安装在管道上能除去流体中的较大固体杂质,使机器设备(包括压缩机、泵等)、仪表能正常工作和运转,达到稳定工艺过程,保障安全生产的作用。顾名思义就是临时使用且更容易、更方便拆卸的一款新型过滤器,其具有体积小、重量轻的特点,被广泛用于蒸汽、空气、水、油品等系统管道中。保护各种计量器、泵机、阀门、疏水器等设备。

    产品类型

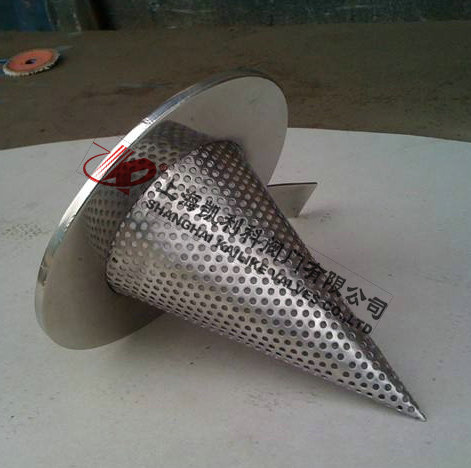

    1、尖底平底锥形临时过滤器(锥型过滤器) (SV1型)

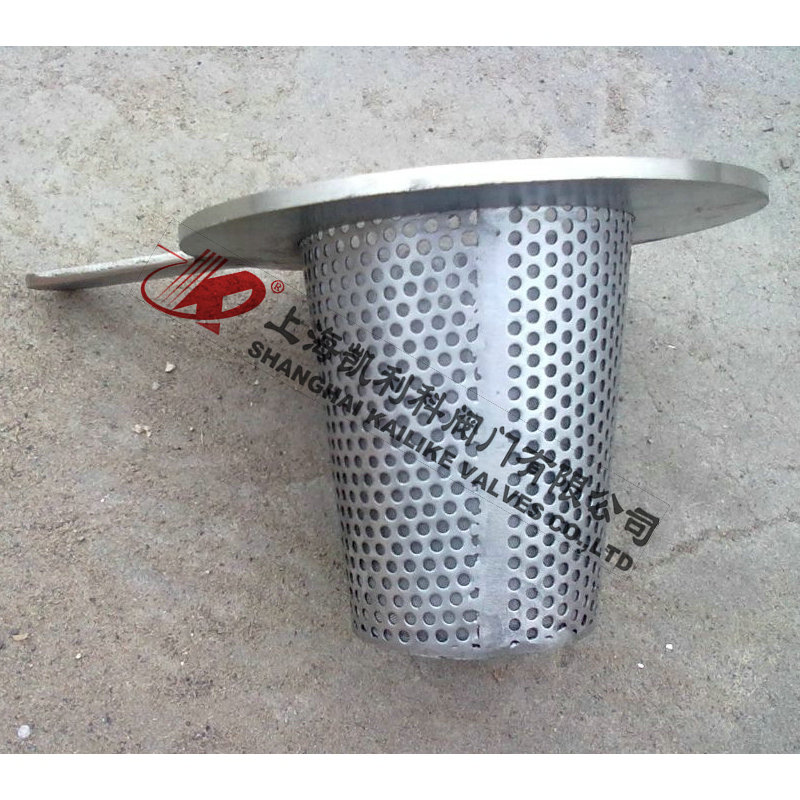

    2、平底平底锥形临时过滤器(锥型过滤器) (SV2型)
    3、平板平底锥形临时过滤器(锥型过滤器) (SV3型)

    适用范围

    1、化工,石油化工生产中的弱腐蚀性物料,如:水、氨、油品、烃类等。
    2、化工生产中的腐蚀性物料,如:烧碱,浓稀硫酸,碳酸,醋酸,酸等。
    3、制冷中的低温物料,如:液甲烷,液氨,液氧和各种冷剂。
    4、轻工食品,制药生产中有卫生要求的物料,如:啤酒,饮料,乳制品,粮浆医药用品等。

    工作原理

    平底锥形临时过滤器的原理为流体进入滤筒后,其杂质被阻拦,而清洁的流体流出出口,当需要清洗时,只需卸下锥形滤筒,清洗后装入即可。平底锥形临时过滤器的特点主要用于管线开车之前,安装在管道两法兰之间,设备简单、可靠、方便、适用广泛。 平底锥形临时过滤器主要分为尖底锥形过滤器和平底锥形过滤器。

    外形结构图

    主要外形连接尺寸(SV1型)

    DN d i h t
    25 1 70 46 90 5
    32 1-1/4 80 61 100 5
    40 1-1/2 90 66 120 5
    50 2 105 81 130 5
    65 2-1/2 125 91 140 5
    80 3 142 111 150 5
    100 4 162 141 160 5
    125 5 192 172 190 10
    150 6 218 202 210 10
    200 8 272 262 240 10
    250 10 326 322 270 10
    300 12 382 362 300 10

    外形结构图



    主要外形尺寸(SV2型)

    公称直径 DN Φ L h t
    PN0.6 PN1.0 PN2.5
    25 62 70 70 26 90 2
    32 72 80 80 34 100 2
    40 84 90 90 41 120 2
    50 94 105 105 55 130 2
    65 114 125 125 77 140 2
    80 132 142 142 92 150 2
    100 152 162 162 113 160 2
    125 182 192 192 143 190 2
    150 206 218 218 172 210 2
    200 262 272 282 242 240 2
    250 316 326 340 302 270 3
    300 370 382 395 363 300 3
    350 420 438 454 425 340 6
    400 470 492 510 479 365 6
    500 575 590 616 600 430 6
    600 676 690 726 714 490 6

    外形结构图



    主要外形尺寸(SV3型)

    公称直径 DN Φ  L h t
    PN0.6 PN1.0 PN2.5
    25 62 70 70 46 90 2
    32 72 80 80 61 100 2
    40 84 90 90 66 120 2
    50 94 105 105 81 130 2
    65 114 125 125 91 140 2
    80 132 142 142 111 150 2
    100 152 162 162 141 160 2
    125 182 192 192 172 190 2
    150 206 218 218 202 210 2
    200 262 272 282 262 240 2
    250 316 326 340 322 270 3
    300 370 382 395 362 300 3
    350 420 438 454 404 340 6
    400 470 492 510 464 365 6
    500 575 590 616 564 430 6
    600 676 690 726 684 490 6

    声明:【SV2平底锥形临时过滤器】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的SV2平底锥形临时过滤器产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
