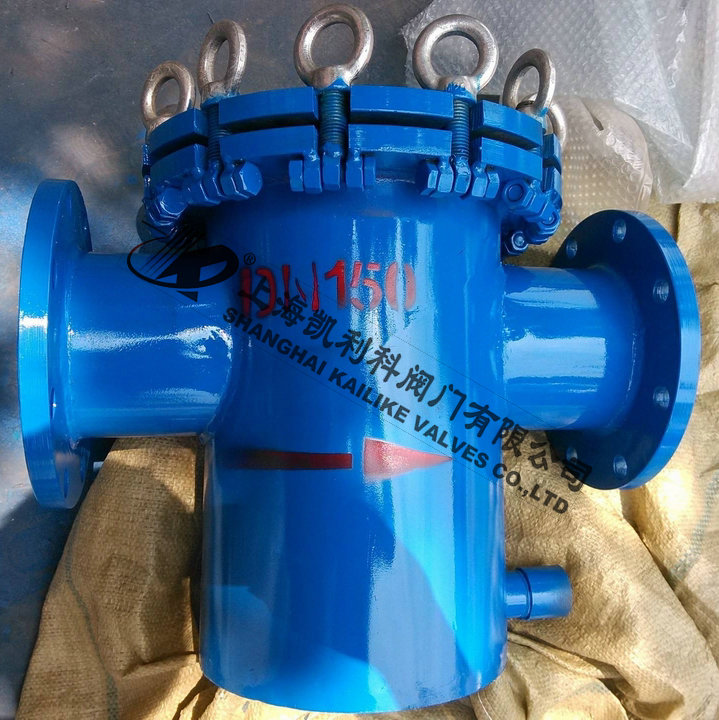

SRB,SBL快开篮式过滤器

SRB、SBL快开篮式过滤器是工业生产中不可缺少的管道附件，安装在管道上能滤除流体中的固体杂质，保证管线设备系统正常地运行，可使流体更加纯净，获得理想的工业产品；使用一段时间后打开上盖取出象提蓝子式的过滤网，一经洗刷即可以恢复如新。因此，在石油、化工、制药、食品等行业中得到了广泛的应用，深受用户的青睐。

产品名称：	快开篮式过滤器	产品型号：	SRB、SBL
公称通径：	DN25～DN300	滤网材料：	不锈钢
工作压力：	1.6MPa～6.4MPa	连接方式：	法兰
适用温度：	-20ºC～+380ºC	功能作用：	过滤管道中的杂质
阀体材质：	铸钢、不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽、气体、液体等	生产厂家：	上海凯利科阀门有限公司

产品说明

SRB、SBL快开篮式过滤器是工业生产中不可缺少的管道附件，安装在管道上能滤除流体中的固体杂质，保证管线设备系统正常地运行，可使流体更加纯净，获得理想的工业产品；使用一段时间后打开上盖取出象提蓝子式的过滤网，一经洗刷即可以恢复如新。因此，在石油、化工、制药、食品等行业中得到了广泛的应用，深受用户的青睐。

产品特点

1、过滤精度高，可根据客户需求配置过滤网的精细度。
2、工作原理简单、结构也不复杂，容易安装、拆卸和维护。
3、设备易损件少，无耗材，运行维护费用低，操作管理简单。
4、稳定生产工艺流程，保护仪器仪表和机械设备，维护生产的安全和稳定。
5、过滤器的核心部位是过滤器芯件，过滤芯由过滤器框和不锈钢钢丝网组成。

结构分析图

零部件材料

壳体材质	铸铁、碳钢	不锈钢
滤框滤网材质	不锈钢
密封件材质	耐油石棉、柔性石墨、聚四氟乙烯
工作温度(℃)	-30～+380	-80～+450
公称压力(MPa)	0.6～6.4 (150Lb～300Lb)
过滤精度（目/in）	10-300
连接方式	法兰、对焊

外形结构图

主要外形尺寸（直通蓝式）

公称直径DN	主要尺寸					排放□“B”	参考重量（kg）
公称直径DN	φ	L	H1	H2	H（拆卸滤网距离）	排放□“B”	参考重量（kg）
25	76	220	160	260	480	R1/2"	12
32	76	220	165	270	495		16
40	114	280	180	300	550		23
50	114	280	180	300	550		28
65	140	330	220	350	650		48
80	168	340	260	400	740		65
100	219	420	310	470	880	R3/4"	126
150	273	500	430	620	1175		248
200	325	560	530	780	1875		292
250	426	660	640	930	2170		415
300	478	750	840	1200	2690		596

主要外形尺寸（高低蓝式）

公称直径DN	主要尺寸						排放□“B”	参考重量（kg）
公称直径DN	φ	L	H1	H2	H3	H（拆卸滤网距离）	排放□“B”	参考重量（kg）
25	76	220	110	70	280	520	R1/2"	15
32	76	220	110	70	285	525		19
40	114	280	120	100	340	630		24
50	114	280	120	100	340	630		29
65	140	330	160	110	400	750		40
80	168	340	180	140	460	860		55
100	219	420	220	170	550	1040	R3/4"	103
150	273	500	310	220	720	1375		181
200	325	560	390	280	900	2005		303
250	426	660	480	320	1070	2320		439
300	478	750	640	400	1360	2870		625

拆卸滤网说明

声明：【SRB,SBL快开篮式过滤器】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的SRB,SBL快开篮式过滤器产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
