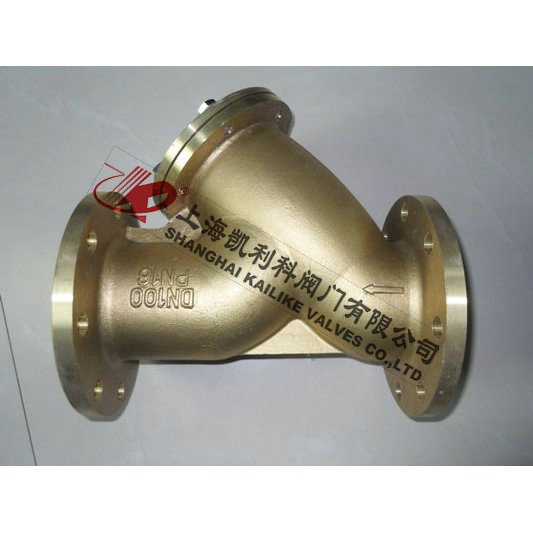

GL41H黄铜法兰过滤器
GL41H黄铜法兰过滤器主要应用于口径较小的管道设备，连接拆卸方便，排污性能可靠，经济适用。是输送介质的管道系统不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀等水力控制阀或其它设备的进口端，用来清除介质中颗粒性杂质，免受因管道内杂质、铁锈、焊屑等带来的堵塞和损坏，从而避免了维修费用和生产损失，保护阀门等设备的正常使用。主要用于水、蒸气等介质。
|
产品名称： |
黄铜法兰过滤器 |
产品型号： |
GL41H |
|
公称通径： |
DN10～DN150 |
结构形式： |
Y型 |
|
工作压力： |
1.6MPa |
连接方式： |
法兰、内螺纹 |
|
适用温度： |
-20ºC～+150ºC |
功能作用： |
过滤管道中的杂质 |
|
阀体材质： |
不锈钢 |
制造标准： |
国标GB、德国DIN、美国API、ANSI |
|
适用介质： |
水、油品、蒸汽、液体、气体等 |
生产厂家： |
上海凯利科阀门有限公司 |
产品说明
GL41H黄铜法兰过滤器主要应用于口径较小的管道设备，连接拆卸方便，排污性能可靠，经济适用。是输送介质的管道系统不可缺少的一种装置，通常安装在减压阀、泄压阀、定水位阀等水力控制阀或其它设备的进口端，用来清除介质中颗粒性杂质，免受因管道内杂质、铁锈、焊屑等带来的堵塞和损坏，从而避免了维修费用和生产损失，保护阀门等设备的正常使用。主要用于水、蒸气等介质。
结构特点
1、采用不锈钢双层网结构，坚固耐用，
2、具有结构先进、流阻小、排污方便、纳污量大等等特点，
3、使用维护极为方便。可根据用户需要设置过滤网的目数。
技术参数
1、公称压力：1.6MPa
2、工作介质：水、油、气
3、工作温度：-20ºC～+150ºC
4、管螺纹符合：ISO228标准
5、法兰标准：GB9113标准
外形结构图
主要外形尺寸
|
DN |
L |
H |
D |
B |
n-Φd |
|
32 |
152 |
90 |
100 |
30 |
4-18 |
|
40 |
178 |
100 |
110 |
33 |
4-18 |
|
50 |
208 |
110 |
125 |
42 |
4-18 |
|
65 |
243 |
150 |
145 |
53 |
4-18 |
|
80 |
273 |
160 |
160 |
72 |
8-18 |
|
100 |
310 |
200 |
180 |
83 |
8-18 |
|
125 |
336 |
225 |
210 |
110 |
8-18 |
|
150 |
395 |
250 |
240 |
123 |
8-23 |
声明：【GL41H黄铜法兰过滤器】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的GL41H黄铜法兰过滤器产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
