HGS07三通法兰视镜

HGS07三通法兰视镜
    • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
    • 价格合理:高效内部成本控制,减少了开支,让利于客户!
    • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
      上海剑阀阀门竭诚为您提供安全可靠的HGS07三通法兰视镜成套技术方案,以及售前选型报价,售后技术指导、安装、调试服务!

    • 产品描述
    • 相关产品
    • 服务流程
    本文地址:http://www.fm058.com/html/3120.html

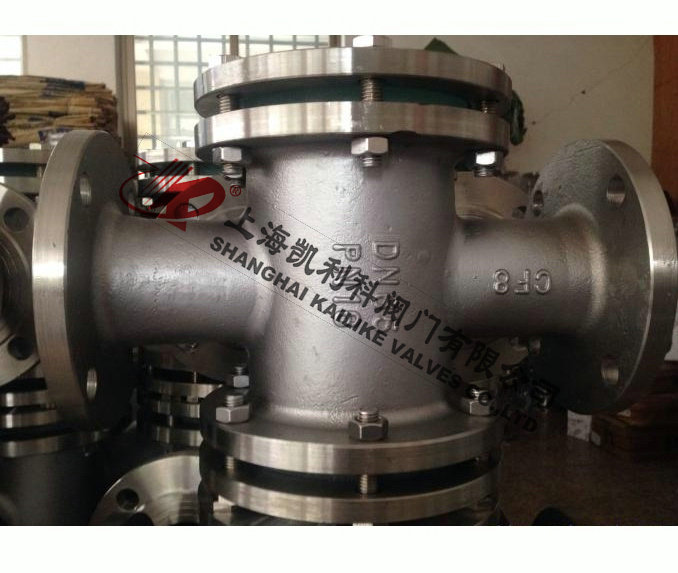

    HGS07三通法兰视镜HGS07三通法兰视镜

    HGS07三通法兰视镜是工业管道装置上主要附件之一,在石油、化工、医药、食品等工业生产装置的管道中,三通法兰视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况,起到监视生产、避免生产过程中事故发生的作用。

    产品名称: 三通法兰视镜 产品型号: HGS07
    公称通径: DN25~DN100 结构形式: 三通
    工作压力: 0.6MPa 连接方式: 法兰、焊接、卡箍、螺纹
    适用温度: -0ºC~+180ºC 功能作用: 观察管道中的流体
    阀体材质: 不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油品、蒸汽、液体、气体等 生产厂家: 上海剑阀阀门有限公司

    产品说明

    HGS07三通法兰视镜是工业管道装置上主要附件之一,在石油、化工、医药、食品等工业生产装置的管道中,三通法兰视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况,起到监视生产、避免生产过程中事故发生的作用。

    结构特点

    HGS07三通法兰视镜具有超高的耐腐蚀性,并且加工容易,外表美观,同时三通法兰视镜采用钢化硼硅玻璃,聚乙烯四氟垫片,使三通法兰视镜适用于大部分恶劣的工作环境中,并且使用寿命较长。是工业管道装置上主要附件之一,在石油、化工、医药、食品等工业生产装置的管道中,视盅能随时观察管道中液体、气体、蒸汽等介质流动及反应情况,起到监视生产、避免生产过程中事故发生的作用。由于结构紧凑,它安装简单,使用方便,非常容易清洗与维修,是目前最常用的一种三通法兰视镜。

    技术参数

    壳体材质 钢化硼硅玻璃、石英玻璃
    法兰、紧固件 不锈钢304 不锈钢316
    工作温度(℃) 0℃~180℃ 0℃~180℃
    公称压力(MPa) <0.6 0.6 MPa
    密封件材质 丁腈橡胶、聚四氟乙烯
    连接形式 螺纹连接、法兰连接、快装、焊接
    允许急变温度(℃) <60

    外形结构图



    主要外形尺寸

    PN0.25 Mpa PN0.6Mpa
    公称直径DN 外形尺寸 公称直径DN 外形尺寸
    I II III H L I II III H L
    25 40 40 260 226 25 40 50 320 266
    25 50 50 320 266 40 50 65 360 300
    25 65 65 50 65 80
    40 80 80 360 300 50 80 100
    40 100 100
    40 100 100


    声明:【HGS07三通法兰视镜】规格型号、结构尺寸由上海剑阀阀门有限公司提供,如何选择适用的HGS07三通法兰视镜产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
