HGS07三通管道视镜

您的位置:阀门 - 视镜 - HGS07三通管道视镜 更新时间:2024-03-27 09:03:42
HGS07三通管道视镜
    • 质量安全:压力、材质、密封等全方位检测确保质量过关!
    • 价格比较:在相同品质的情况下,厂里直销,更具有优势!
    • 交货快捷:常规产品现货供应,生产加工销售一条龙服务!
      导读:HGS07三通管道视镜是工业管道装置上主要附件之一,在石油、化工、医药、食品等工业生产装置的管道中,三通管道视镜能随时观察管道中液...

    • 产品描述
    • 在线询价
    • 技术咨询
    HGS07三通管道视镜HGS07三通管道视镜

    HGS07三通管道视镜是工业管道装置上主要附件之一,在石油、化工、医药、食品等工业生产装置的管道中,三通管道视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况,起到监视生产、避免生产过程中事故发生的作用。

    产品名称: 三通管道视镜 产品型号: HGS07
    公称通径: DN25~DN100 结构形式: 三通
    工作压力: 0.6MPa 连接方式: 法兰、焊接、卡箍、螺纹
    适用温度: -0ºC~+180ºC 功能作用: 观察管道中的流体
    阀体材质: 不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油品、蒸汽、液体、气体等 生产厂家: 上海凯利科阀门有限公司

    产品说明

    HGS07三通管道视镜是工业管道装置上主要附件之一,在石油、化工、医药、食品等工业生产装置的管道中,三通管道视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况,起到监视生产、避免生产过程中事故发生的作用。

    结构特点

    HGS07三通管道视镜具有超高的耐腐蚀性,并且加工容易,外表美观,同时三通管道视镜采用钢化硼硅玻璃,聚乙烯四氟垫片,使三通管道视镜适用于大部分恶劣的工作环境中,并且使用寿命较长。是工业管道装置上主要附件之一,在石油、化工、医药、食品等工业生产装置的管道中,视盅能随时观察管道中液体、气体、蒸汽等介质流动及反应情况,起到监视生产、避免生产过程中事故发生的作用。由于结构紧凑,它安装简单,使用方便,非常容易清洗与维修,是目前最常用的一种三通管道视镜。

    技术参数

    壳体材质 钢化硼硅玻璃、石英玻璃
    法兰、紧固件 不锈钢304 不锈钢316
    工作温度(℃) 0℃~180℃ 0℃~180℃
    公称压力(MPa) <0.6 0.6 MPa
    密封件材质 丁腈橡胶、聚四氟乙烯
    连接形式 螺纹连接、法兰连接、快装、焊接
    允许急变温度(℃) <60

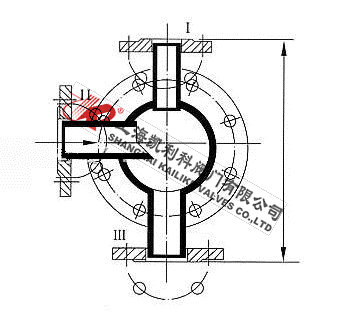

    外形结构图



    主要外形尺寸

    PN0.25 Mpa PN0.6Mpa
    公称直径DN 外形尺寸 公称直径DN 外形尺寸
    I II III H L I II III H L
    25 40 40 260 226 25 40 50 320 266
    25 50 50 320 266 40 50 65 360 300
    25 65 65 50 65 80
    40 80 80 360 300 50 80 100
    40 100 100
    40 100 100


    声明:【HGS07三通管道视镜】规格型号、结构尺寸由上海凯利科阀门有限公司提供,如何选择适用的HGS07三通管道视镜产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
