HGS07衬氟视盅

HGS07衬氟视盅
    • 质量稳定:实行全过程质量监控,细致入微,全方位检测!
    • 价格合理:高效内部成本控制,减少了开支,让利于客户!
    • 交货快捷:先进生产流水线,充足的备货,缩短了交货期!
      上海剑阀阀门竭诚为您提供安全可靠的HGS07衬氟视盅成套技术方案,以及售前选型报价,售后技术指导、安装、调试服务!

    • 产品描述
    • 相关产品
    • 服务流程
    本文地址:http://www.fm058.com/html/3117.html

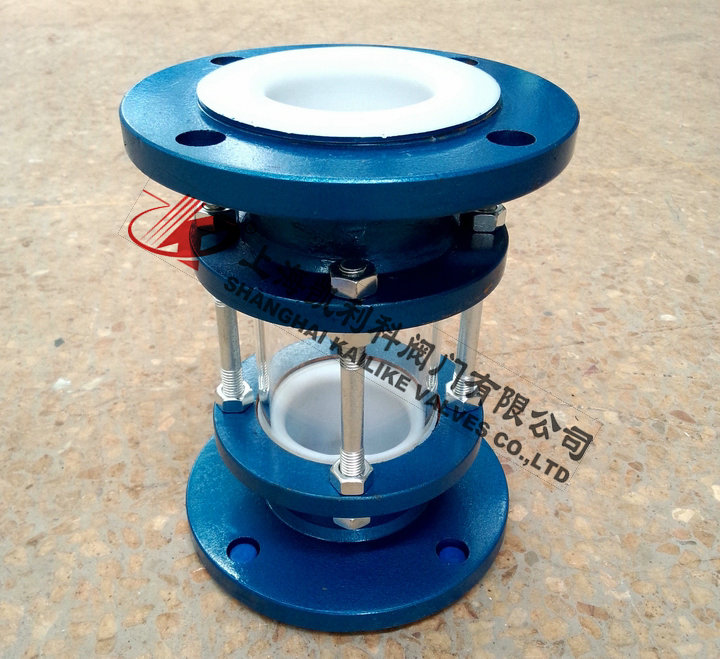

    HGS07衬氟视盅HGS07衬氟视盅

    HGS07衬氟视盅是工业管道装置上主要附件之一,在石油、化工、医药、食品等工业生产装置的管道中,衬氟视盅能随时观察管道中液体、气体、蒸汽等介质流动及反应情况,起到监视生产、避免生产过程中事故发生的作用。

    产品名称: 衬氟视盅 产品型号: HGS07
    公称通径: DN15~DN150 结构形式: 直通
    工作压力: 0.6MPa~1.0MPa~1.6MPa 连接方式: 法兰、焊接、卡箍、螺纹
    适用温度: -0ºC~+180ºC 功能作用: 观察管道中的流体
    阀体材质: 不锈钢 制造标准: 国标GB、德国DIN、美国API、ANSI
    适用介质: 水、油品、蒸汽、液体、气体等 生产厂家: 上海剑阀阀门有限公司

    产品说明

    HGS07衬氟视盅是工业管道装置上主要附件之一,在石油、化工、医药、食品等工业生产装置的管道中,衬氟视盅能随时观察管道中液体、气体、蒸汽等介质流动及反应情况,起到监视生产、避免生产过程中事故发生的作用。

    结构特点

    HGS07衬氟视盅具有超高的耐腐蚀性,并且加工容易,外表美观,同时衬氟视盅采用钢化硼硅玻璃,聚乙烯四氟垫片,使衬氟视盅适用于大部分恶劣的工作环境中,并且使用寿命较长。是工业管道装置上主要附件之一,在石油、化工、医药、食品等工业生产装置的管道中,衬氟视盅能随时观察管道中液体、气体、蒸汽等介质流动及反应情况,起到监视生产、避免生产过程中事故发生的作用。由于结构紧凑,它安装简单,使用方便,非常容易清洗与维修,是目前最常用的一种衬氟视盅。

    技术参数

    壳体材质 钢化硼硅玻璃、石英玻璃
    法兰、紧固件 不锈钢304 不锈钢316
    工作温度(℃) 0℃~180℃ 0℃~180℃
    公称压力(MPa) <0.6 0.6 MPa ~1.6MPa
    密封件材质 丁腈橡胶、聚四氟乙烯
    连接形式 螺纹连接、法兰连接、快装、焊接
    允许急变温度(℃) <60

    外形结构图



    主要外形尺寸

    G DN L D D1 D2 N-φd
    1/2 DN15 250 95 65 46 4-φ14
    3/4 DN20 250 105 75 55 4-φ14
    1 DN25 250 115 85 65 4-φ14
    1 1/4 DN32 250 135 100 78 4-φ18
    1 1/2 DN40 250 145 110 85 4-φ18
    2 DN50 250 160 125 100 4-φ18
    2 1/2 DN65 250 180 145 120 4-φ18
    3 DN80 250 195 160 135 4-φ18
    4 DN100 250 215 180 155 8-φ18
    5 DN125 250 245 210 185 8-φ18
    6 DN150 250 280 240 210 8-φ23

    声明:【HGS07衬氟视盅】规格型号、结构尺寸由上海剑阀阀门有限公司提供,如何选择适用的HGS07衬氟视盅产品,使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门,我们将在最短的时间内为您解答!
