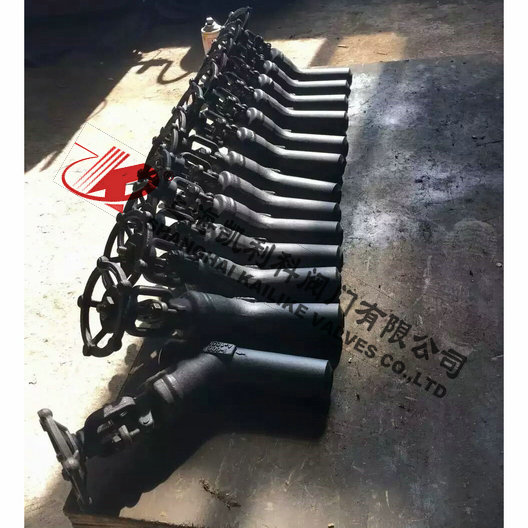

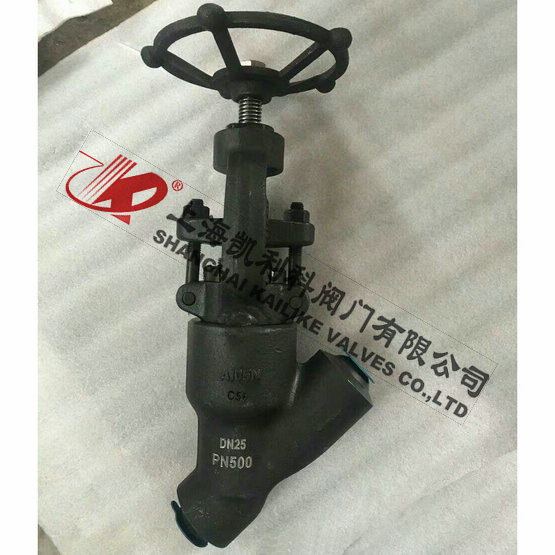

J65Y-Y型自密封截止阀

产品名称：	Y型自密封截止阀	产品型号：	J65Y
公称通径：	DN15～DN300	结构形式：	截止式
公称压力：	1500LB～2500LB	连接方式：	焊接、法兰
适用温度：	-29ºC～+550ºC	驱动方式：	手轮、伞齿轮、电动
阀体材质：	锻钢A105、A182、F304、F316	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油、蒸汽、气体	生产厂家：	上海凯利科阀门有限公司

产品说明

J65Y-Y型自密封截止阀的阀体阀盖为整体锻制而成，强度高，造型美观，材质可靠。中腔采用自紧密封结构，压力越高，密封性越好。独特的不锈钢自密封圈，拆装方便，密封可靠。阀杆表面经超强致密耐磨处理，耐磨耐蚀，启闭磨擦小，确保产品无外漏之虞。

三种阀体盖连接设计形式

一、体盖螺栓连接锻钢截止阀，按这种连接形式设计的阀门，其的阀体与阀盖用螺栓连接，采用缠绕式垫片密封，优点是方便在使用中的维护；
二、体盖焊接连接锻钢截止阀，按这种连接形式设计的阀门，其阀体与阀盖全焊密封，优点是无外泄漏；
三、是压力自紧式阀盖锻钢截止阀，按这种连接形式设计的阀门，其阀体与阀盖用螺蚊连接，内压自密封环密封，优点是内部压力越大，其密封性能越好。您可以根据实际情况合理选用我们的锻钢阀门。

设计与应用规范

1、设计制造：按ANSIB16.34； API602;BS5352
2、连接端尺寸：
（1）、承插孔尺寸按ANSIB16.11；JIS B2306
（2）、螺纹端尺寸按ANSIB1.20.1 BS21;ISO’/,;JIS BO203
3、阀门检测和试验;按API598
4、材料：按AISI/ASTM的规定
5、主要材料：AI05;F11;F22;304;304L;316;316L;LF2。。。
6、标记按MSS-SP-25

标准材质

序 号	零件名称	CS to ASTM	AS to ASTM	SS to ASTM
		Type A105N	Type F22	Type F304(L)	Type F316(L)
1	阀 体	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	阀 瓣	A182 F430	A182 F304	A182 F304(L)	A182 F316(L)
3	阀 杆	A182 F6a	A182 F22	A182 F304(L)	A182 F316(L)
4	垫 片	304夹柔性石墨		316夹PTFE
5	阀 盖	A105N	A182 F22	A182 F304(L)	A182 F316(L)
6	阀盖螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
7	圆柱销	A276 420		A182F304
8	填料压套	A276 410		A182 F304(L)	A182 F316(L)
9	活节螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
10	填料压板	A105	A182 F11	A182 F304(L)	A182 F316(L)
11．13	螺 母	A276 420
12	阀杆螺母	A194 2H	A194 4	A194 8	A194 8M
14	铭 牌	SS
15	手 轮	A197
16	填 料	柔性石墨+碳素纤维PTFE
适 用 介 质		水、蒸汽、油品等	水、蒸汽、油品等	硝酸、醋酸等
适 用 温 度		-29℃～425℃	-29℃～550℃	-29℃～200℃

注意：客户需求的其他材质也可采用。密封圈材料配对由客户指定内件代号决定。　CS＝碳钢;AS＝合金钢;SS＝不锈钢

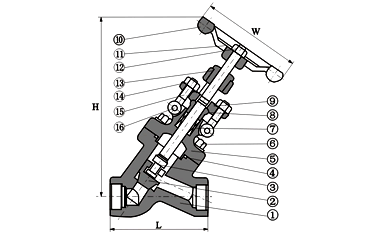

外形结构图

主要外形尺寸

NPS		1/2″	3/4″	1″	11/4″	11/2″	2″
L	900-150Lb	140	140	140	178	178	216
	2500Lb	186	186	186	232	232	279
H（开）		333	333	332	408	406	524
W		125	125	160	160	180	200
重量	900Lb-1500Lb	11.2	10.5	10.1	21.0	19.6	40.4
	2500Lb	12.3	11.6	10.8	28.0	26.4	43.8

声明：【J65Y-Y型自密封截止阀】规格型号、结构尺寸由上海凯利科阀门有限公司提供，如何选择适用的J65Y-Y型自密封截止阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
